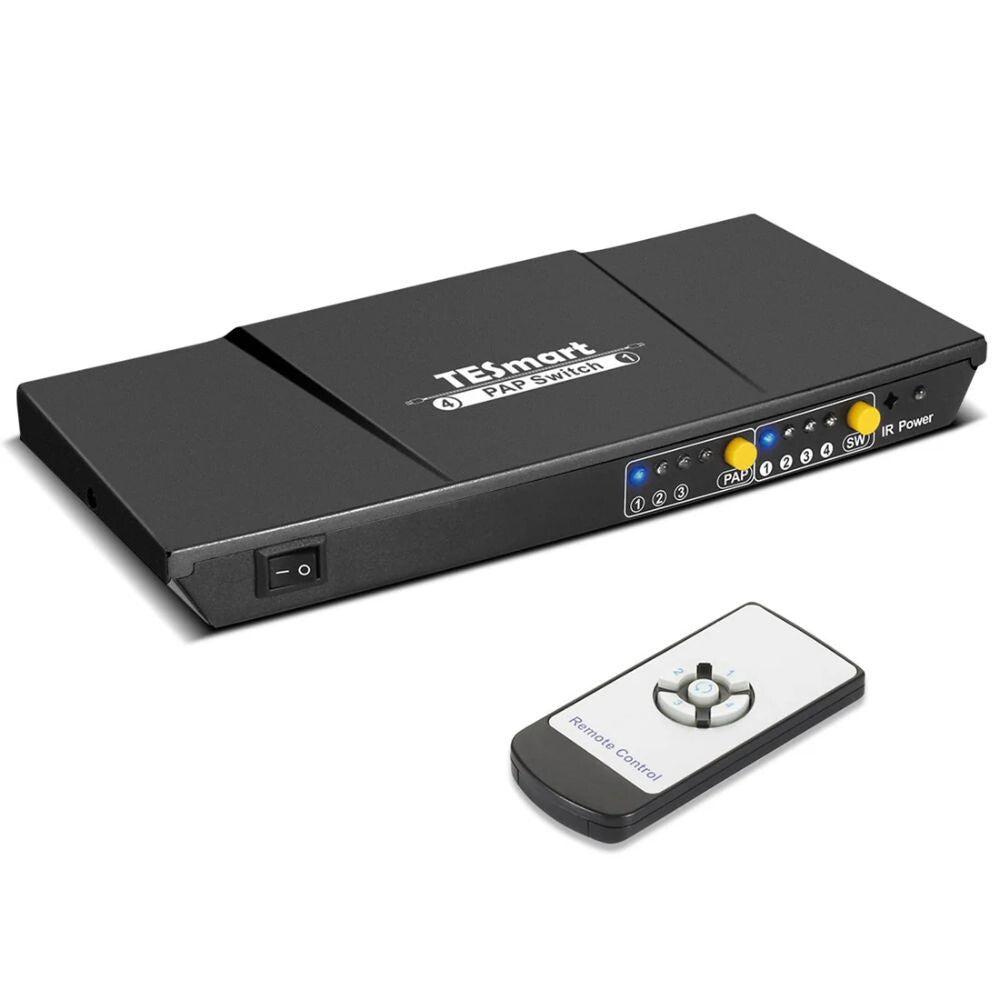

1. Účel produktu

Toto zariadenie je 4×1 HDMI PAP Switch, teda HDMI prepínač, ku ktorému možno pripojiť najviac 4 zdrojové zariadenia HDMI a ich obraz zobraziť na 1 displeji .

Zariadenie neslúži iba na jednoduché prepínanie vstupov, ale podporuje aj režimy multi-view , takže obraz z viacerých zdrojov možno zobraziť súčasne na tej istej obrazovke.

Možno ho používať napríklad s týmito zariadeniami:

· PC

· prehrávač médií

· set-top box

· PS3 / PS4

· ďalšie zariadenia s výstupom HDMI

2. Hlavné vlastnosti

· kompatibilita s HDCP 1.3 · plynulé prepínanie kanálov

· ovládanie

infračerveným diaľkovým ovládačom a tlačidlami na prednom paneli · podporované zvukové formáty:

o LPCM 7.1

o Dolby TrueHD

o DTS-HD Master Audio

· podporované rozlíšenie:

1080p pri 60 Hz 1080p @ 60 Hz

· podpora zobrazenia Deep Color s farebnou hĺbkou 15 bitov / 36 bitov · 5 rôznych režimov multi-view

3. Obsah balenia

Balenie obsahuje:

· 1 ks

12 V sieťový adaptér 4×1 HDMI PAP Switch

12 V sieťový adaptér infračervený diaľkový ovládač

12 V sieťový adaptér používateľská príručka

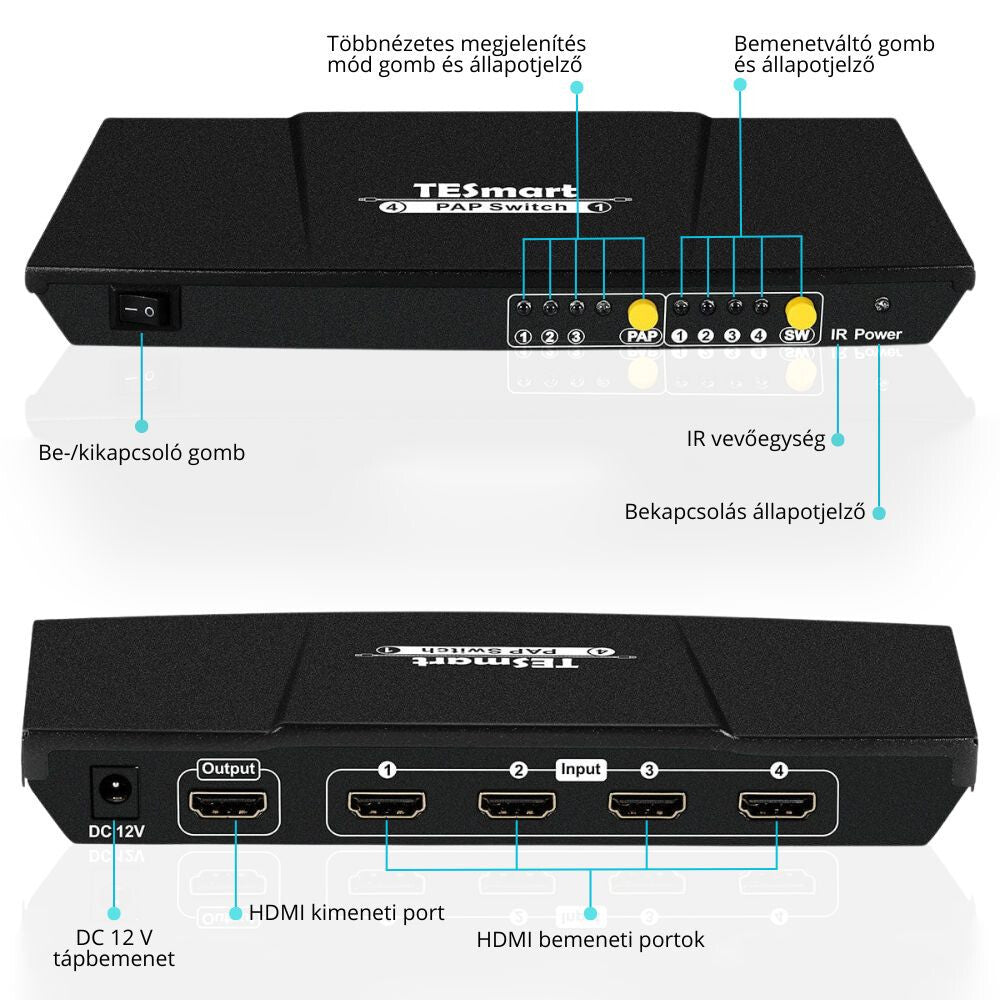

12 V sieťový adaptér 4. Časti a konektory zariadenia

Podľa číslovania uvedeného v príručke:

1. DC 12V

Napájací vstup zariadenia.
Sem pripojte pribalený

12 V sieťový adaptér 2. HDMI Output.

Výstup HDMI.
Sem pripojte displej, napríklad:

· televízor

· monitor

· projektor

3. HDMI Inputs

Vstupy HDMI.
Sem možno pripojiť zdrojové zariadenia, napríklad:

· herná konzola

· počítač

· prehrávač médií

· set-top box

4. Tlačidlo a indikátor stavu Multi-View Mode

· Pomocou tlačidla možno prepínať medzi rôznymi

režimami zobrazenia . · Kontrolka signalizuje aktuálne vybraný režim obrazovky.

5. IR Receiver

Infračervený prijímač.
Prijíma signály diaľkového ovládača.

6. Power Switch

Tlačidlo zapnutia a vypnutia.
Slúži na zapnutie alebo vypnutie zariadenia.

7. Tlačidlo a indikátor stavu Switch

Toto tlačidlo má v závislosti od funkcie viacero úloh:

· v režime jednej obrazovky:

prepínanie vstupov · v režime multi-view:

výber hlavného vstupu / zdroja zvuku Kontrolka signalizuje aktuálne vybraný zdroj signálu.

8. Power Status

LED indikátor napájania.

5. Pripojenie

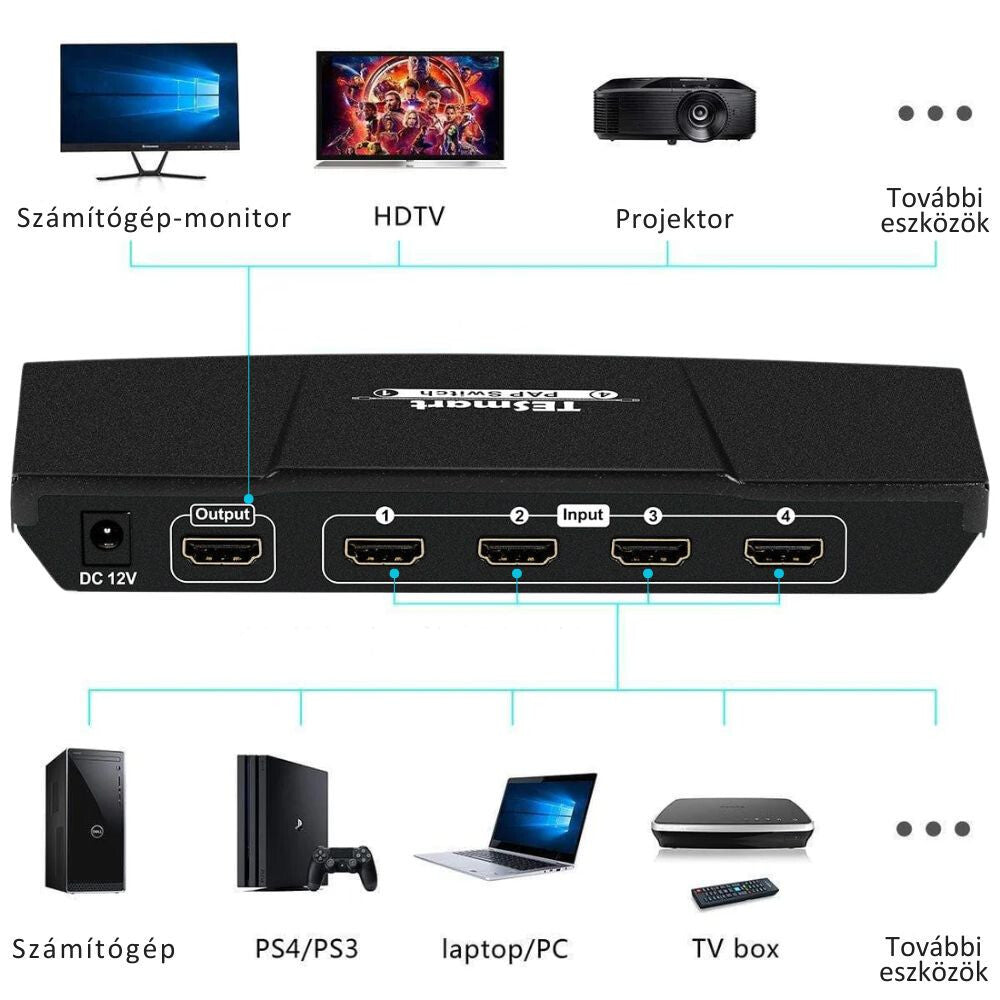

5.1. Postup zapojenia krok za krokom

1. Pripojte displej

Prepojte televízor alebo monitor s konektorom zariadenia

HDMI Output . 2. Pripojte zdrojové zariadenia

Pripojte požadované zariadenia HDMI k portom

HDMI Input . Príklad:

· Input 1 → PS3 / PS4

· Input 2 → HD set-top box

· Input 3 → HD prehrávač médií

· Input 4 → PC

3. Pripojte napájací zdroj

Zapojte pribalený

12 V adaptér do vstupu DC 12V . 4. Zapnite zariadenie

Pomocou tlačidla

Power Switch zapnite zariadenie. 5. Zapnite displej a zdrojové zariadenia

Nastavte televízor alebo monitor na príslušný vstup HDMI.

6. Používanie

6. Használat

6.1. Jednoduché prepínanie vstupu

V štandardnom režime s jednou obrazovkou sa na displeji zobrazuje obraz jedného vybraného zdroja.

Medzi vstupmi môžete prepínať:

· tlačidlom na prednom paneli Switch / SW · alebo pomocou diaľkového ovládača

· vagy a távirányító segítségével

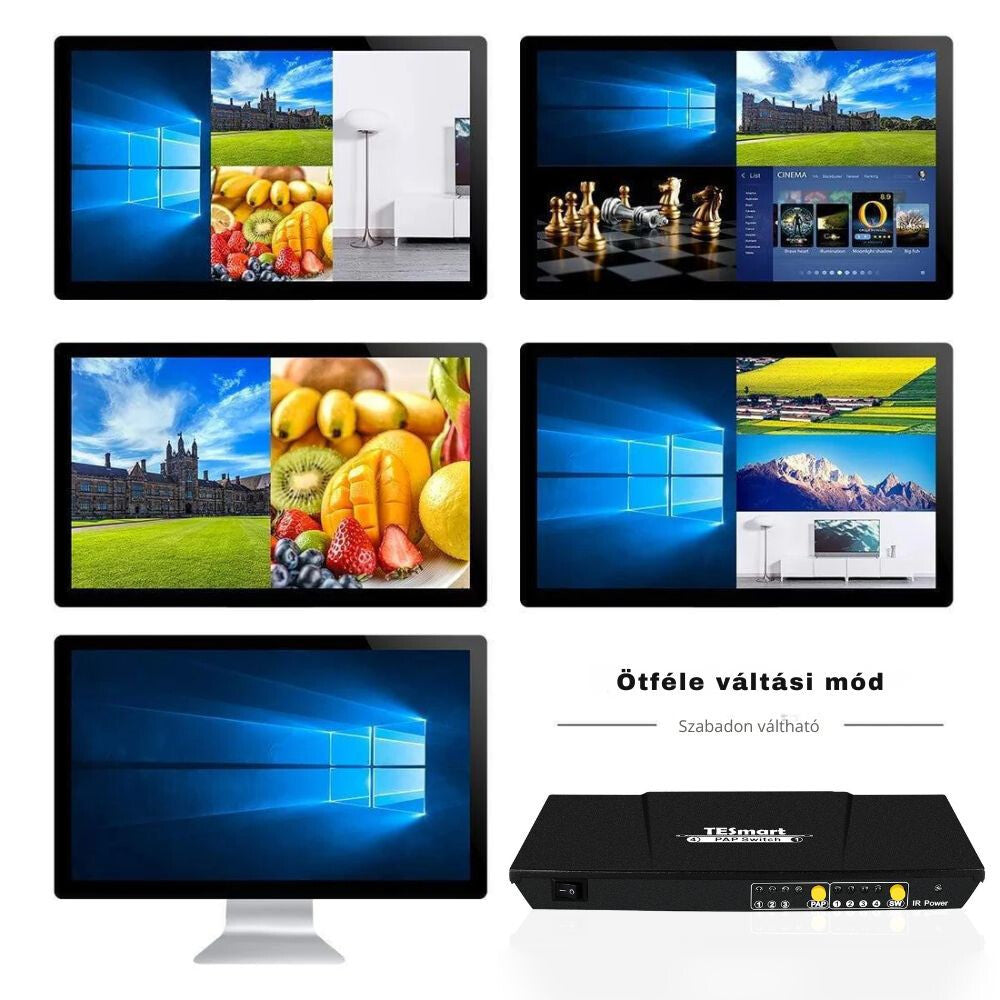

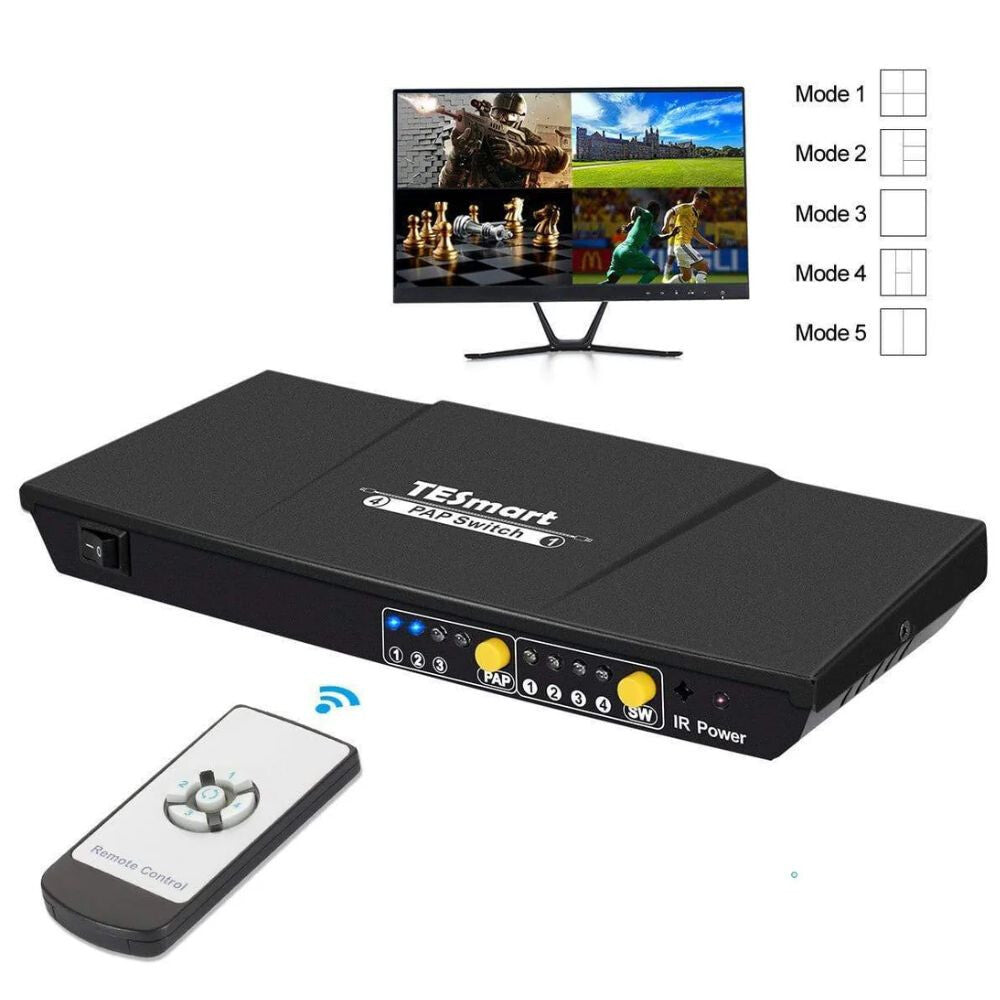

6.2. Režimy Multi-view

Zariadenie podporuje 5 rôznych režimov Multi-view. támogat.

Podľa príručky:

· tlačidlom PAP môžete vyberať medzi rôznymi režimami obrazovky

· tlačidlom SW možno meniť hlavný vstup / hlavnú obrazovku / zdroj zvuku

Režim 1

Jeden zdroj na celej obrazovke

· zobrazuje sa jeden zdroj obrazu

· zobrazenie na celej obrazovke

Režim 2

Štvordielna rozdelená obrazovka

· všetky 4 zdroje sú viditeľné súčasne

· v rozložení rozdelenom na štyri rovnaké časti

Režim 3

Zvýraznené hlavné okno + menšie vedľajšie okná

· jeden zdroj sa zobrazuje vo väčšej veľkosti

· ostatné sú viditeľné v menších oknách

Režim 4

Iné rozloženie s viacerými oknami

· tiež sa zobrazuje hlavný obraz a niekoľko menších obrazov

· rozloženie sa líši od režimu 3

Režim 5

Rozdelené zobrazenie na dve časti

· súčasne sa zobrazujú dva zdroje

· vedľa seba

Dôležité

Výber hlavného vstupu v režime Multi-view sa zvyčajne týka zvýrazneného obrazu a zvuku. 7. Diaľkový ovládač Súčasťou balenia je infračervený diaľkový ovládač, ktorý možno použiť na ovládanie zariadenia.

Pomocou diaľkového ovládača sú zvyčajne dostupné:

· prepínanie vstupov

· prepínanie režimu obrazovky

· ovládanie bez použitia tlačidiel na prednom paneli

Používanie

· Namierte diaľkový ovládač na

IR prijímač zariadenia

· Dbajte na to, aby medzi diaľkovým ovládačom a zariadením nebola žiadna prekážka 8. Dôležité informácie

· Zariadenie podporuje najviac

rozlíšenie.

· Tento model nie je vhodný pre signál 4K. 1080p @ 60 Hz · Na správnu prevádzku sa odporúča používať kvalitné káble HDMI.

· Zariadenie používajte iba s dodaným

12 V adaptérom.

· Zariadenie používajte na suchom a bezprašnom mieste. · Počas prevádzky zariadenie nezakrývajte. · Chráňte ho pred vodou a vlhkosťou.

9. Riešenie problémov

Žiadny obraz

Skontrolujte, či:

· je napájací zdroj správne pripojený

· svieti indikátor napájania LED

· je displej nastavený na správny vstup HDMI

· sú káble HDMI správne pripojené

· je zdrojové zariadenie zapnuté

Žiadny zvuk

· Skontrolujte nastavenia zvuku displeja alebo zosilňovača

· Znova vyberte hlavný vstup

· Skúste použiť iný kábel HDMI

Diaľkový ovládač nefunguje

· Skontrolujte batériu

· Namierte ho priamo na IR prijímač

· Pred zariadením nesmie byť žiadna prekážka

Nezobrazujú sa všetky okná Multi-view

· Skontrolujte, či sú všetky požadované zdrojové zariadenia zapnuté

· Uistite sa, že každý zdroj skutočne poskytuje signál

10. Stručné zhrnutie

Tento HDMI PAP Switch 4×1 umožňuje:

· pripojiť 4 rôzne zariadenia HDMI

· zobraziť ich na 1 displeji

· prepínať medzi zdrojmi jednotlivo

· alebo súčasne zobraziť viac zdrojov v režime rozdelenej obrazovky

· 1 kijelzőn jelenítse meg őket

· egyenként váltson a források között

· vagy több forrást egyszerre jelenítsen meg osztott képernyős nézetben
