1. Význam výrobku

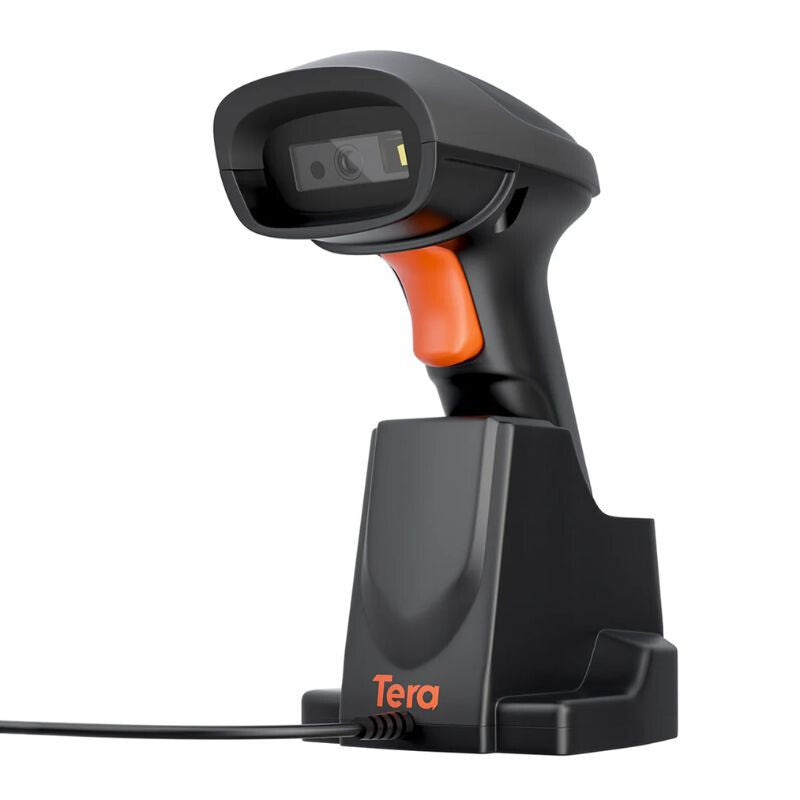

Bezdrôtová čítačka čiarových kódov Tera je určená na rýchle snímanie 1D a 2D čiarových kódov. Možno ju používať s počítačmi, pokladničnými systémami alebo systémami na správu zásob, ako aj s kompatibilnými zariadeniami Bluetooth.

Zariadenie prenáša nasnímané údaje prostredníctvom bezdrôtového pripojenia a v prípade potreby dokáže čiarové kódy ukladať aj do internej pamäte.

2. Hlavné vlastnosti

· Snímanie 1D a 2D čiarových kódov

· Snímač CMOS s rozlíšením 1280 × 800 pixelov

· Osvetlenie bielou LED

· Červené LED zameriavacie svetlo

· Bezdrôtový prenos údajov

· Bezdrôtové pripojenie 433 MHz

· Podpora pripojenia Bluetooth HID

· Zabudovaná batéria s kapacitou 900 mAh

· Režim okamžitého odosielania údajov a režim internej pamäte

· Možnosť manuálneho, nepretržitého a snímania pomocou senzora

· Nastaviteľný zvukový signál a vibrácie

· Nastaviteľný čas automatického pohotovostného režimu

· Podpora viacerých rozložení klávesnice

· Možnosť pridať predponu a príponu

3. Pred prvým použitím

Pred prvým použitím sa odporúča zariadenie úplne nabiť.

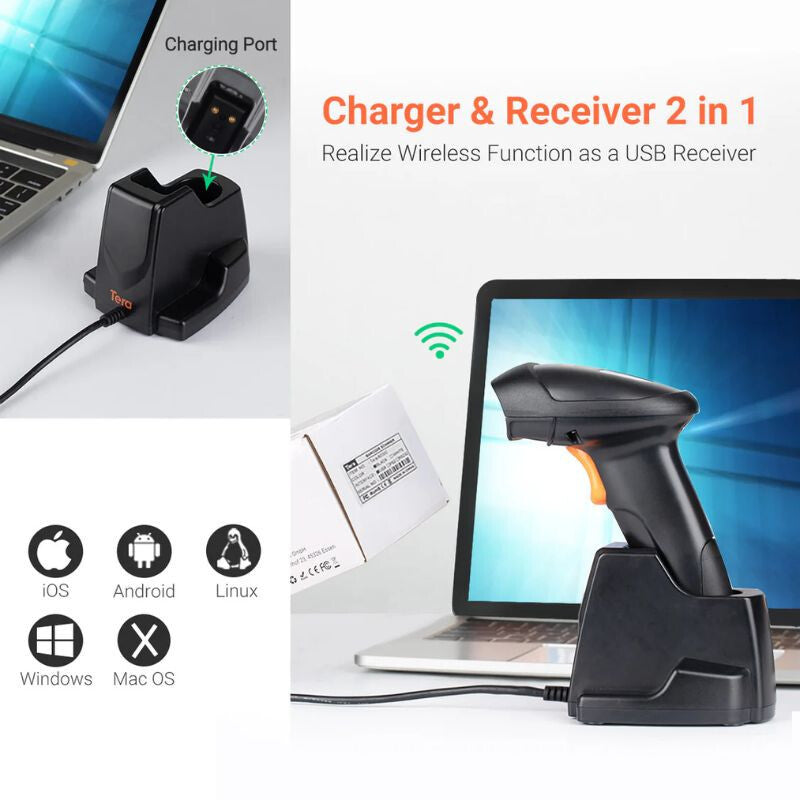

Pripojte prijímač/dokovaciu stanicu k príslušnému portu USB počítača. Dokovacia stanica slúži ako prijímač bezdrôtového dátového pripojenia a zároveň na nabíjanie zariadenia.

Po zapnutí počkajte, kým zariadenie prejde do pohotovostného režimu.

Dôležité: Konfiguračné čiarové kódy uvedené v originálnom návode snímajte iba vtedy, ak chcete skutočne zmeniť príslušné nastavenie. Nasnímanie konfiguračného čiarového kódu môže okamžite zmeniť fungovanie zariadenia.

4. Snímanie čiarového kódu

1. Namierte čítačku čiarových kódov na čiarový kód, ktorý chcete nasnímať.

2. Stlačte tlačidlo snímania.

3. Držte zariadenie tak, aby zameriavacie svetlo správne pokrývalo čiarový kód.

4. Po úspešnom nasnímaní zariadenie vydá zvukový a/alebo svetelný signál.

5. V závislosti od aktuálne zvoleného prevádzkového režimu sa údaje okamžite odošlú alebo uložia do pamäte zariadenia.

Ak je napríklad v počítači aktívny textový editor, Excel, poznámkový blok alebo iné vstupné pole, nasnímaný kód sa zvyčajne zobrazí rovnako, ako keby bol zadaný pomocou klávesnice.

5. Bezdrôtové pripojenie 433 MHz

Za bežných okolností sú čítačka čiarových kódov a príslušný prijímač/dokovacia stanica z výroby spárované.

1. Pripojte dokovaciu stanicu k portu USB počítača.

2. Zapnite čítačku čiarových kódov.

3. Počkajte približne 15 sekúnd.

4. Úspešné pripojenie môže zariadenie signalizovať zvukovým signálom.

5. Otvorte textové vstupné pole a na kontrolu pripojenia nasnímajte čiarový kód.

Ak sa nasnímané údaje zobrazia v počítači, pripojenie funguje správne.

6. Ak sa čítačka čiarových kódov nepripojí k prijímaču

Ak sa zariadenie nepripojí automaticky:

· skontrolujte, či je prijímač správne pripojený k portu USB;

· skúste iný port USB;

· reštartujte skener čiarových kódov;

· v prípade potreby znova vykonajte párovanie pomocou konfiguračného kódu „Match“ z výrobnej príručky.

Ak zariadenie v dôsledku predchádzajúcich nastavení nefunguje správne, problém môže vyriešiť aj obnovenie výrobných nastavení.

7. Párovanie cez Bluetooth

Skener čiarových kódov možno v režime Bluetooth HID používať aj s kompatibilnými zariadeniami Bluetooth.

Ak chcete používať Bluetooth, najprv prepnite zariadenie do režimu Bluetooth/BLE-HID pomocou príslušného konfiguračného kódu z výrobnej príručky.

Potom:

1. Zapnite funkciu Bluetooth na počítači, telefóne alebo tablete.

2. Prepnite skener čiarových kódov do režimu párovania Bluetooth.

3. V niektorých režimoch je potrebné na tento účel podržať tlačidlo zariadenia približne 8 sekúnd.

4. Stav párovania môže signalizovať blikajúca svetelná kontrolka.

5. Vyhľadajte skener čiarových kódov v zozname zariadení Bluetooth.

6. Vyberte ho a vykonajte párovanie.

7. Otvorte textové vstupné pole a naskenujte čiarový kód na overenie funkčnosti.

8. Režim okamžitého odosielania údajov

„Instant Upload Mode“ je základný prevádzkový režim.

V tomto režime sa každý úspešne naskenovaný čiarový kód okamžite odošle do pripojeného zariadenia.

Ak sa bezdrôtové pripojenie preruší, zariadenie môže vydať varovný zvukový signál a odoslanie príslušných údajov môže zlyhať.

Tento režim sa odporúča používať vtedy, keď je skener čiarových kódov neustále pripojený k počítaču alebo inému prijímajúcemu zariadeniu.

9. Režim pamäte / ukladania

Pomocou „Storage Mode“ možno skenovať čiarové kódy aj vtedy, keď sa skener čiarových kódov nachádza mimo dosahu bezdrôtového pripojenia.

V tomto režime:

· každý úspešne naskenovaný čiarový kód sa uloží do internej pamäte zariadenia;

· uložené čiarové kódy možno neskôr naraz nahrať do počítača;

· možno zistiť počet čiarových kódov uložených v pamäti;

· po nahratí možno uložené údaje vymazať.

10. Nahrávanie uložených údajov

Pred nahratím uložených čiarových kódov:

1. Znova vytvorte bezdrôtové pripojenie s prijímačom.

2. Otvorte textový editor, tabuľkový procesor alebo iné vhodné vstupné pole.

3. Aktivujte funkciu „Upload Data“ podľa výrobnej konfiguračnej príručky.

4. Počkajte, kým sa prenesú všetky uložené údaje.

Počas nahrávania skener čiarových kódov nevypínajte a neprerušujte bezdrôtové pripojenie.

Údaje uložené v pamäti vymažte až po overení, že prenos údajov sa úspešne dokončil.

11. Režimy skenovania

Zariadenie podporuje viacero režimov skenovania.

Manuálny režim:
Pri každom skenovaní čiarového kódu je potrebné stlačiť tlačidlo skenera.

Nepretržité skenovanie po stlačení tlačidla:
Počas držania tlačidla zariadenie nepretržite skúša rozpoznávať čiarové kódy.

Režim nepretržitého skenovania:
Čítačka čiarových kódov automaticky a opakovane vyhľadáva čiarové kódy bez stlačenia tlačidla.

Režim snímača:
Zariadenie rozpozná zmenu okolitého svetla alebo predmet umiestnený pred ním a automaticky spustí skenovanie.

Na bežné všeobecné použitie sa odporúča manuálny režim.

12. Rozpoznávanie opakovaných čiarových kódov

V režime nepretržitého skenovania možno nastaviť časový interval, počas ktorého zariadenie ten istý čiarový kód znova nenačíta.

Je to užitočné najmä vtedy, keď čiarový kód zostáva pred čítačkou dlhší čas.

Predvolené výrobné nastavenie je približne 500 ms. Nastavenie možno zmeniť pomocou výrobných konfiguračných kódov.

13. Nastavenie citlivosti

V režime snímača sú k dispozícii tri úrovne citlivosti:

· vysoká citlivosť;

· stredná citlivosť;

· nízka citlivosť.

Predvolené výrobné nastavenie je vysoká citlivosť.

Ak sa zariadenie príliš ľahko aktivuje pri zmene okolitého svetla, odporúča sa zvoliť nižšiu citlivosť.

14. Zvuková signalizácia a vibrácie

Spätnú väzbu čítačky čiarových kódov možno nastavovať samostatne.

Pomocou výrobnej konfiguračnej príručky možno upraviť:

· zapnutie alebo vypnutie zvukovej signalizácie;

· hlasitosť zvukovej signalizácie;

· zapnutie alebo vypnutie vibrácií.

Hlasitosť možno nastaviť vo viacerých úrovniach.

15. Automatický čas prechodu do pohotovostného režimu

Z dôvodu úspory energie môže čítačka čiarových kódov po uplynutí nastaveného času prejsť do režimu spánku alebo pohotovostného režimu.

Podľa výrobnej príručky možno zvoliť viacero časových intervalov, napríklad:

· 30 sekúnd;

· 2 minúty;

· 5 minút;

· 20 minút;

· alebo možno automatický režim spánku vypnúť.

Predvolené výrobné nastavenie je 5 minút.

16. Nastavenie jazyka klávesnice

Na správne zobrazenie znakov sa rozloženie klávesnice čítačky čiarových kódov musí zhodovať s rozložením klávesnice používaným v počítači.

Zariadenie podporuje okrem iného anglické, francúzske, nemecké, talianske, belgické, holandské, írske, luxemburské, grécke, španielske, portugalské, dánske, japonské, kórejské a čínske rozloženie.

Ak sa naskenované špeciálne znaky zobrazujú nesprávne, skontrolujte nastavenia klávesnice čítačky čiarových kódov a počítača.

17. Formát údajov a znaky

Zariadenie poskytuje aj pokročilé možnosti konfigurácie, napríklad:

· pridanie predpony;

· pridanie prípony;

· odstránenie predpony alebo prípony;

· odstránenie určených znakov;

· zmena malých a veľkých písmen;

· zmena ukončovacieho znaku čiarového kódu;

· zmena formátu odosielania údajov;

· použitie znakov ASCII a hexadecimálnych znakov.

Tieto funkcie sa odporúča meniť iba vtedy, ak to používaný softvér alebo systém výslovne vyžaduje.

18. Podporované typy čiarových kódov

Zariadenie dokáže načítať mnohé bežne používané 1D a 2D kódy.

Medzi podporované formáty môžu okrem iného patriť:

· UPC

· EAN

· Code 128

· GS1-128

· ISBT-128

· Code 39

· Code 93

· Codabar

· Plessey

· MSI

· GS1 DataBar

· PDF417

· Aztec

· MaxiCode

· Micro QR

· QR kód

Niektoré typy čiarových kódov možno samostatne povoliť alebo zakázať pomocou konfiguračných kódov.

19. Obnovenie výrobných nastavení

Ak zariadenie nefunguje správne v dôsledku chybného alebo náhodne zmeneného nastavenia, možno ho obnoviť do stavu s výrobnými nastaveniami.

Na tento účel je potrebné naskenovať konfiguračný kód „Factory Reset“ uvedený v príručke výrobcu.

Po obnovení môže byť potrebné:

· opätovne vytvoriť bezdrôtové pripojenie;

· opätovne spárovať pripojenie Bluetooth;

· znova nastaviť požadované rozloženie klávesnice.

Obnovenie výrobných nastavení vykonávajte len v prípade potreby.

20. Technické údaje

· Snímač: 1280 × 800 CMOS

· Osvetlenie: biela LED

· Zameriavacie svetlo: červená LED

· Vstavaná batéria: 900 mAh

· Bezdrôtový štandard: 433 MHz ISM

· Prevádzková teplota: od -20 °C do +50 °C

· Teplota skladovania: od -40 °C do +70 °C

· Prevádzková vlhkosť: 5–95%

· Tolerancia okolitého svetla: 0–100 000 luxov

· Pohotovostný čas: až niekoľko mesiacov v závislosti od podmienok používania

· Čas nepretržitej prevádzky: závisí od intenzity používania a bezdrôtového pripojenia

21. Čistenie a údržba

· Pred čistením zariadenie vypnite.

· Kryt utrite mäkkou suchou alebo mierne navlhčenou handričkou.

· Skenovacie okienko udržiavajte čisté, pretože nečistoty môžu znížiť presnosť skenovania.

· Na optickom povrchu nepoužívajte agresívne chemikálie, alkohol ani abrazívne čistiace prostriedky.

· Zariadenie neponárajte do vody.

· Chráňte ho pred silnými nárazmi a pádom.

22. Riešenie problémov

Zariadenie nenačíta čiarový kód:
Skontrolujte, či čiarový kód nie je poškodený, či je vzdialenosť a uhol správny a či je daný typ čiarového kódu povolený.

Čiarový kód sa načíta úspešne, ale údaje sa nezobrazia:
Skontrolujte bezdrôtové pripojenie alebo pripojenie Bluetooth a tiež to, či je v počítači aktívne pole na zadávanie textu.

Načítané znaky sa zobrazujú nesprávne:
Skontrolujte rozloženie klávesnice v počítači a čítačke čiarových kódov.

Zariadenie sa nepripojí k prijímaču:
Znova pripojte prijímač, reštartujte čítačku čiarových kódov a v prípade potreby zopakujte párovanie.

Zariadenie správne nereaguje na nastavenia:
Obnovte výrobné nastavenia a potom znova nakonfigurujte iba potrebné funkcie.

23. Bezpečnostné upozornenia

· Nepozerajte sa priamo do svetelného zdroja čítačky.

· Zariadenie nerozoberajte ani neupravujte.

· Nepoužívajte ho s poškodenou batériou ani poškodeným krytom.

· Uchovávajte ho mimo dosahu silných zdrojov tepla, otvoreného ohňa a nadmernej vlhkosti.

· Na nabíjanie a pripojenie používajte vhodné napájanie USB.

· Deti môžu zariadenie používať len pod dohľadom dospelej osoby.

· Skenovanie konfiguračných čiarových kódov zmení fungovanie zariadenia, preto ich neskenujte náhodne.
