Všeobecný návod na používanie

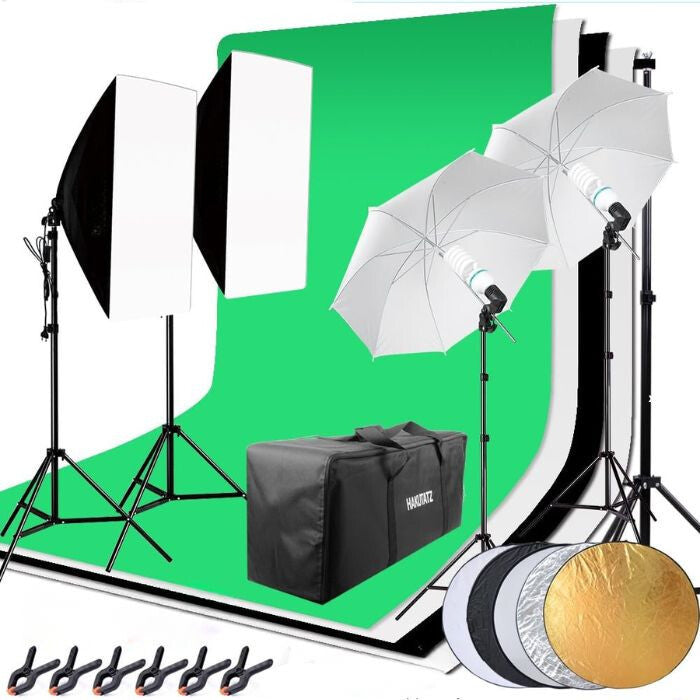

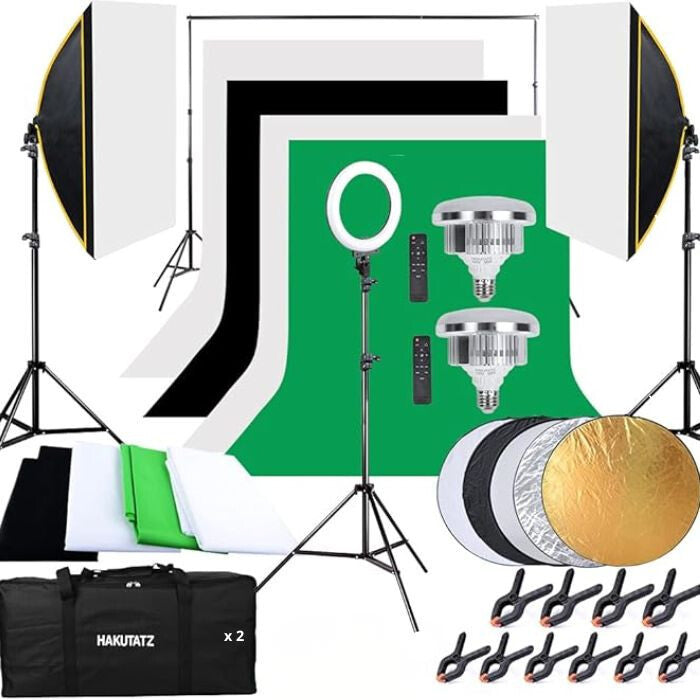

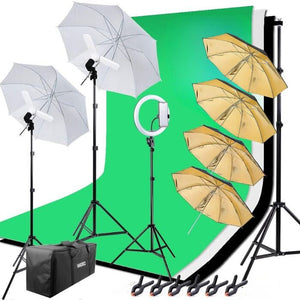

Tento návod možno použiť pre viacero súprav fotografického štúdia Hakutatz. Obsah balenia, ako aj počet a vyhotovenie príslušenstva sa môžu líšiť v závislosti od modelu. Rozhodujúce informácie o presnom obsahu balenia sú vždy uvedené v opise príslušného produktu. Niektoré časti návodu sa vzťahujú iba na varianty, ktoré obsahujú príslušné príslušenstvo.

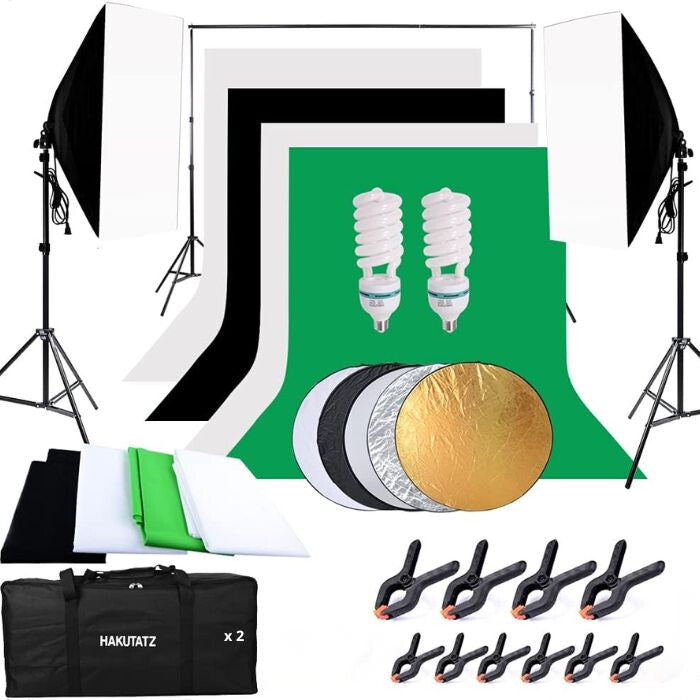

Časti produktu

• Softbox s rozmermi 50 × 70 cm
• Štúdiová žiarovka s päticou E27
• Skrutka na nastavenie uhla naklonenia
• Upevňovacia skrutka držiaka lampy
• Vypínač
• Upevňovacia skrutka na nastavenie výšky
• Zaisťovač nôh statívu
• Napájací kábel
• Nastaviteľný stojan na lampu
• Stojan na držiak pozadia a priečna tyč
• Upevňovacie spony na plátno pozadia

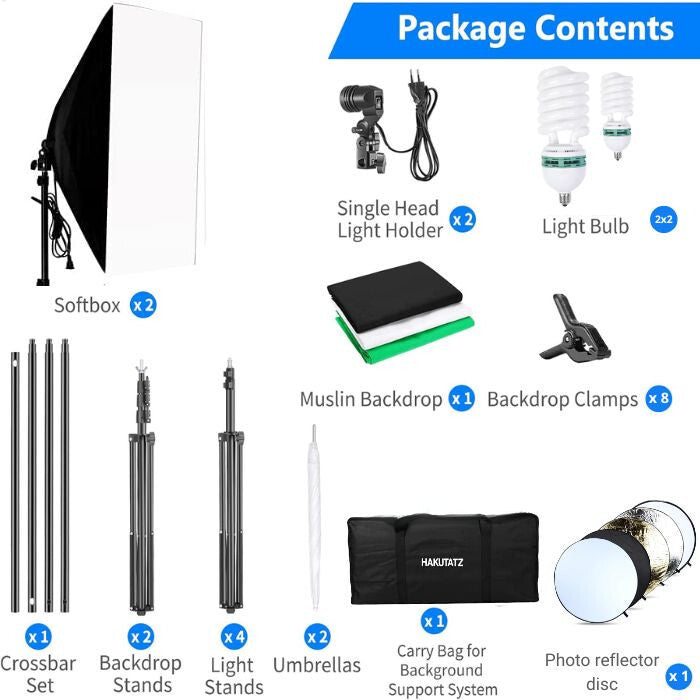

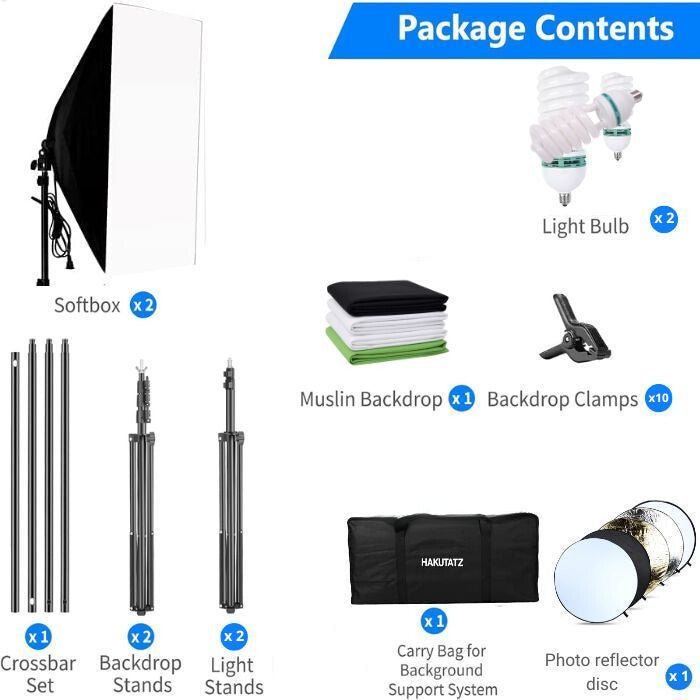

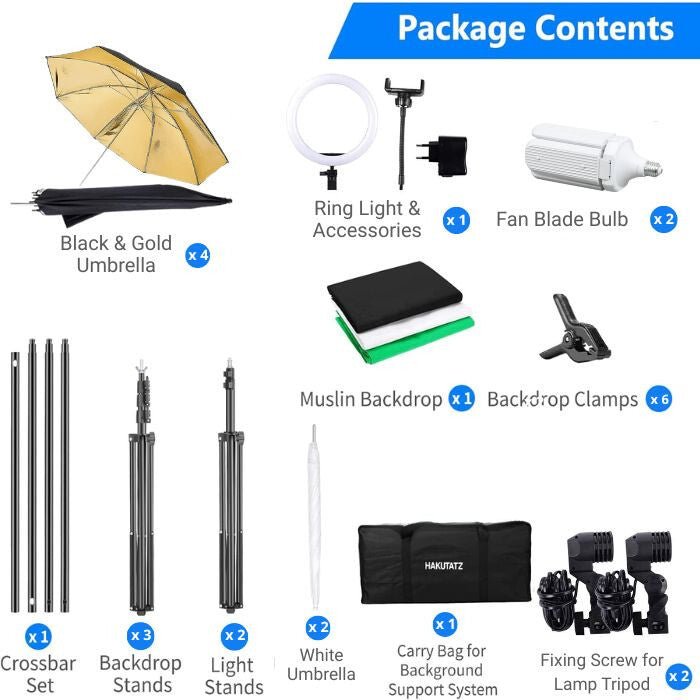

Presný obsah balenia sa môže líšiť v závislosti od zakúpeného variantu. Niektoré súpravy môžu obsahovať aj reflektor, pozadia alebo žiarovku s diaľkovým ovládaním.

Technické údaje

Stojan

• Materiál: hliník a plastové upevňovacie prvky
• Nastaviteľná výška: približne 68–200 cm

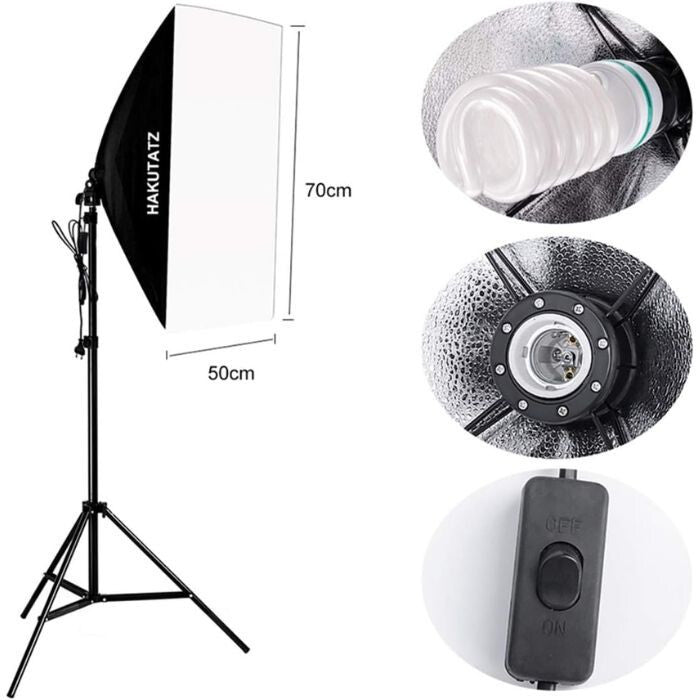

Softbox

• Rozmery: 50 × 70 cm
• Dĺžka kábla: približne 2,2 metra
• Pätica: E27
• Sieťové napätie: 220–240 V, 50/60 Hz
• Teplota farby: 5500 K
• Výkon: 135 W
• Predpokladaná životnosť žiarovky: približne 5000 hodín
• Povolená prevádzková teplota: od –10 do +40 °C
• Farba predného difúzneho plátna: biela

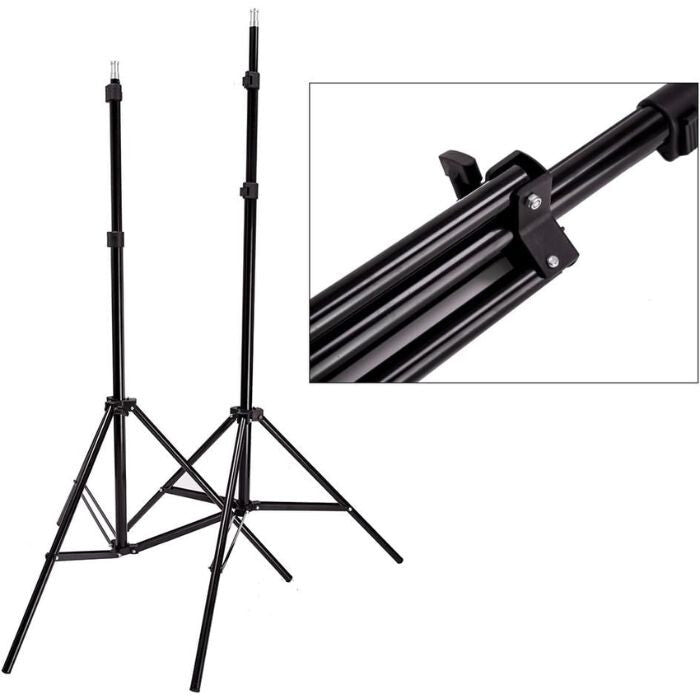

Postavenie stojana na lampu

1. Položte zložený stojan na stabilný, vodorovný povrch.
2. Uvoľnite upevňovaciu skrutku nôh stojana.
3. Úplne roztiahnite nohy stojana.
4. Posuňte stredový upevňovací prvok nadol a potom utiahnite skrutku.
5. Ak chcete nastaviť výšku, uvoľnite upevňovaciu skrutku teleskopickej tyče.
6. Vytiahnite stojan do požadovanej výšky a potom skrutku utiahnite.

Nevysúvajte stojan za značku maximálnej výšky.

Montáž softboxu

1. Uvoľnite upevňovaciu skrutku na držiaku softboxu.
2. Nasaďte držiak softboxu na horný konektor stojana.
3. Utiahnite upevňovaciu skrutku, aby softbox stabilne držal.
4. Roztiahnite softbox.
5. Zatlačte vnútorný výstužný krúžok softboxu smerom k pätici lampy, kým nezapadne na miesto.
6. Skontrolujte, či je softbox úplne otvorený a stabilne upevnený.

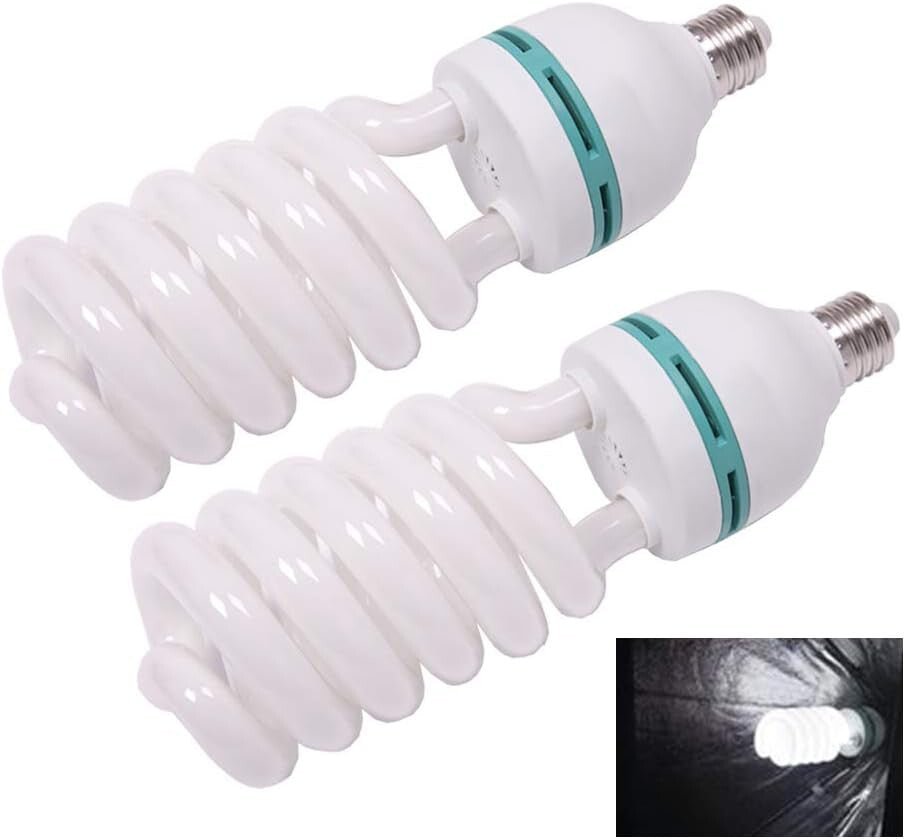

Vloženie žiarovky

1. Pred vykonaním úkonu sa uistite, že napájací kábel nie je pripojený.
2. Opatrne zaskrutkujte žiarovku do pätice E27.
3. Nedotýkajte sa sklenenej ani špirálovej časti žiarovky a netlačte na ňu.
4. Po vložení žiarovky upevnite biele difúzne plátno na prednú stranu softboxu.



Nastavenie uhla osvetlenia

1. Jednou rukou držte softbox.
2. Uvoľnite skrutku na nastavenie uhla naklonenia na jeho boku.
3. Nastavte lampu do požadovaného uhla.
4. Skrutku znova utiahnite.

Pred uvoľnením upevňovacej skrutky vždy držte softbox, aby sa náhle neprevrátil.

Zapnutie a používanie

1. Skontrolujte, či sú žiarovka, softbox a stojan správne upevnené.
2. Pripojte napájací kábel do vhodnej nástennej zásuvky.
3. Zapnite lampu vypínačom na kábli.
4. Po použití lampu vypnite a potom vytiahnite napájaciu zástrčku.
5. Pred zložením počkajte, kým žiarovka úplne vychladne.

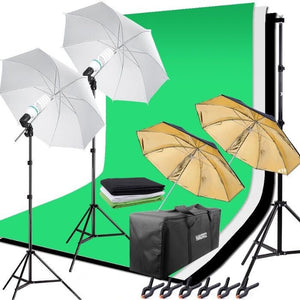

Montáž systému držiaka pozadia

1. Rozložte nohy oboch stojanov držiaka pozadia.
2. Zaistite nohy stojanov upevňovacími skrutkami.
3. Nastavte požadovanú výšku oboch stojanov.
4. Spojte jednotlivé časti priečnej tyče.
5. Umiestnite priečnu tyč na horné držiaky oboch stojanov a zaistite ju.

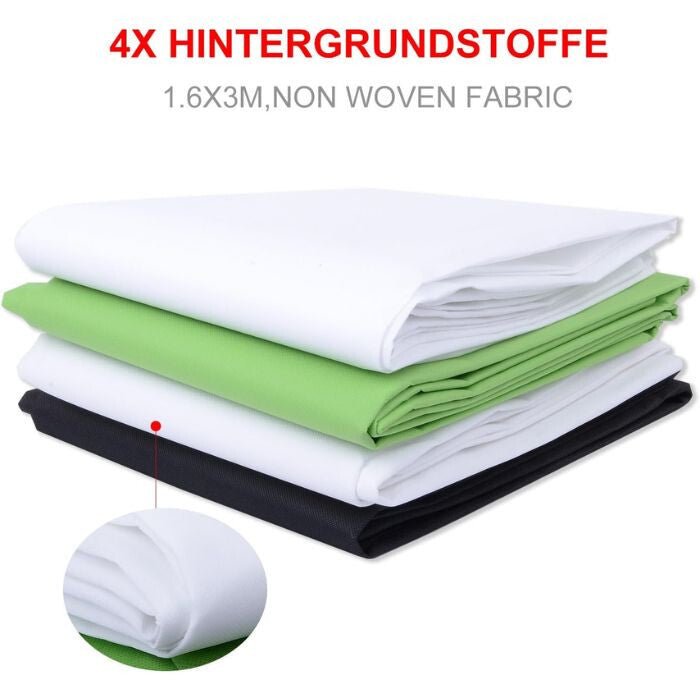

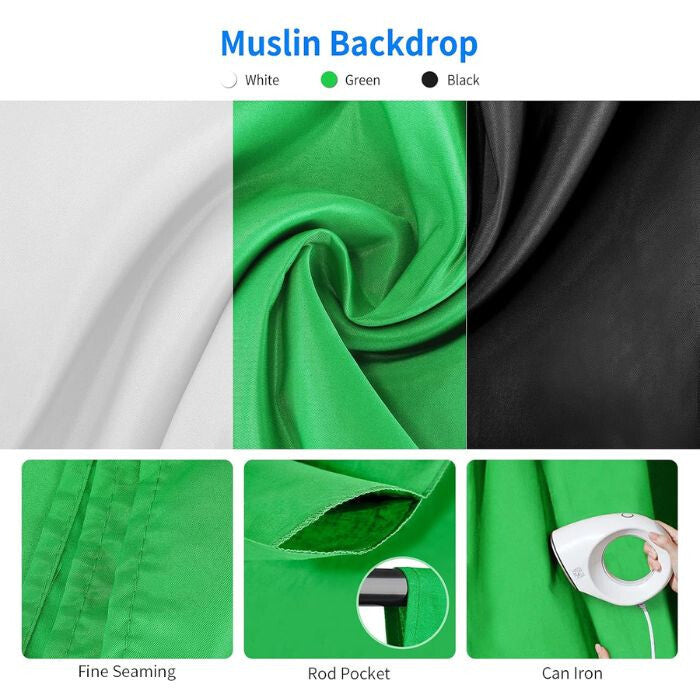

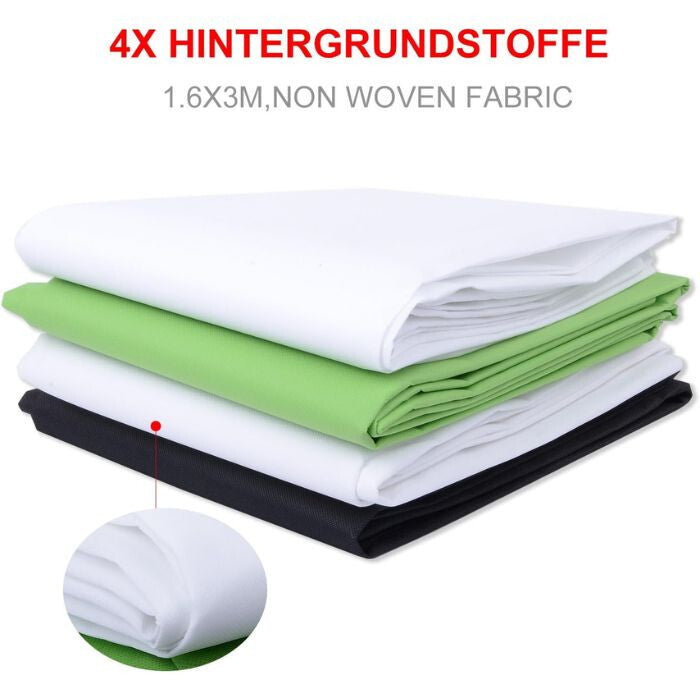

6. Rozprestrite plátno pozadia pred priečnou tyčou.

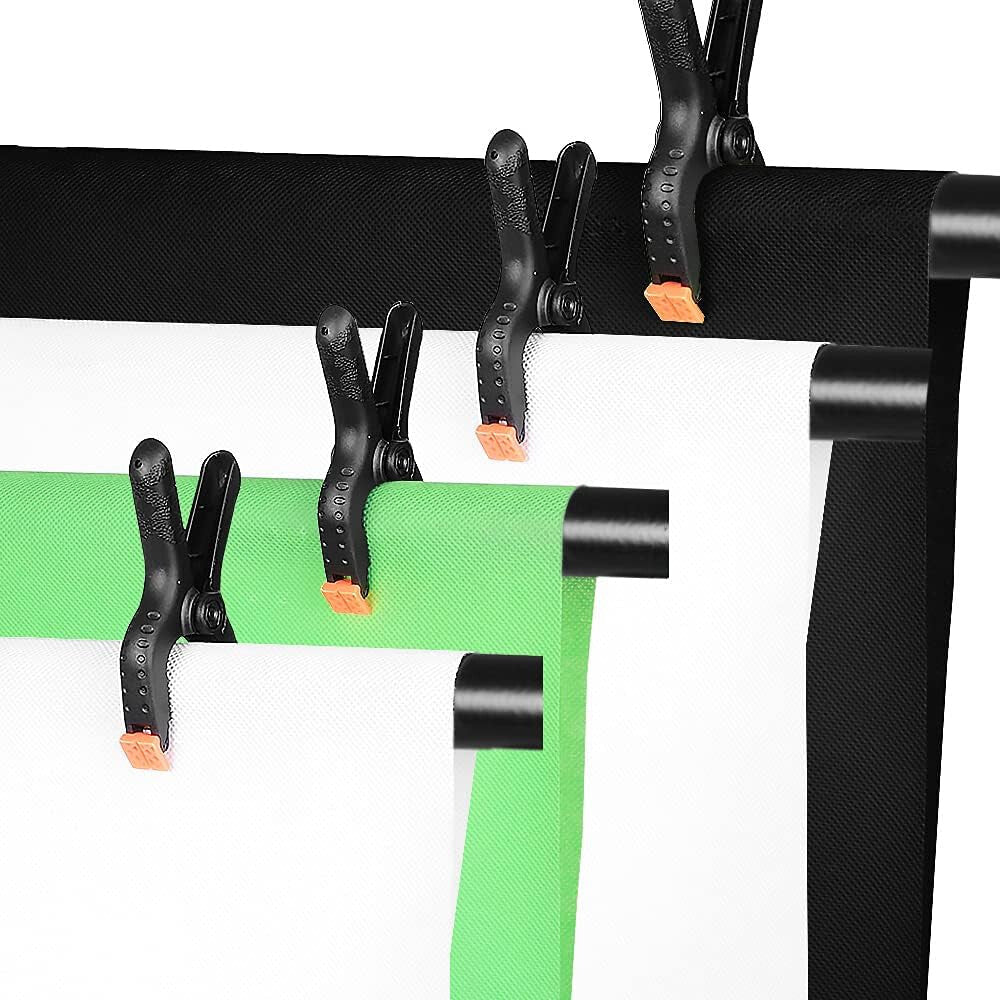

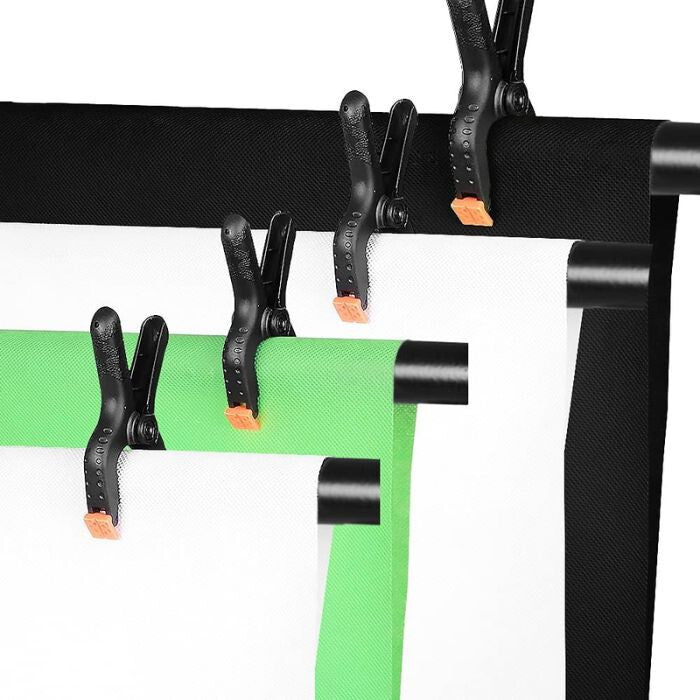

7. Pomocou priložených svoriek pripevnite plátno k priečnej tyči.
8. Vyhlaďte pozadie, aby na záberoch nebolo vidieť záhyby a pokrčenie.

Na priečnu tyč nevešajte ťažké predmety.

Používanie žiarovky s diaľkovým ovládaním

Ak súprava obsahuje žiarovku s diaľkovým ovládaním, sú k dispozícii tieto funkcie:

• ON: zapnutie
• OFF: vypnutie
• Brightness UP: zvýšenie jasu
• Brightness DOWN: zníženie jasu
• Color temperature UP: zvýšenie teploty farieb
• Color temperature DOWN: zníženie teploty farieb
• Night light mode: nočné svetlo, minimálny jas
• Auxiliary light: doplnkové osvetlenie alebo blikajúce svetlo
• Section: prepínanie medzi stupňami teploty farieb

Namierte diaľkové ovládanie na žiarovku. Funkcie sa môžu líšiť v závislosti od typu žiarovky.

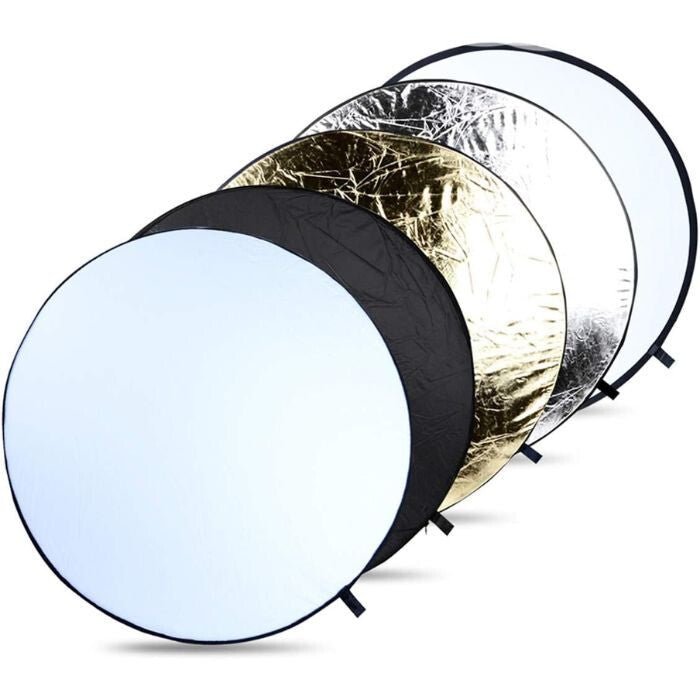

Zloženie reflektora

Ak súprava obsahuje aj reflektor:

1. Uchopte dve protiľahlé strany reflektora.
2. Otáčajte rukami v opačných smeroch.
3. Veďte tri vznikajúce menšie kruhy k sebe.
4. Vložte reflektor do úložnej tašky.

Reflektor má pružinový rám, preto ho pri skladaní držte ďalej od tváre.

Bezpečnostné pokyny

• Zariadenie je určené výhradne na používanie v interiéri.
• Nepoužívajte ho vo vlhkom ani mokrom prostredí.
• Softbox uchovávajte mimo záclon, papiera a iných horľavých materiálov.
• Rozsvietená žiarovka sa môže počas používania zahriať. Nedotýkajte sa jej, kým úplne nevychladne.
• Pred výmenou žiarovky alebo čistením vždy vytiahnite napájaciu zástrčku.
• Výrobok nepoužívajte s poškodeným káblom, objímkou ani žiarovkou.
• Nedovoľte deťom používať zariadenie bez dozoru.
• Stojan umiestnite na stabilný, vodorovný povrch.
• Pri silnejšom prúdení vzduchu umiestnite na nohy stojana vhodné závažie.



Čistenie a skladovanie

• Pred čistením zariadenie vypnite a odpojte od elektrickej siete.
• Stojan a vonkajšiu časť objímky utrite suchou alebo mierne vlhkou mäkkou handričkou.
• Nepoužívajte korozívne ani abrazívne čistiace prostriedky.
• Plátno softboxu možno opatrne čistiť ručne.
• Elektrické časti neponárajte do vody.
• Súpravu skladujte úplne suchú na chladnom a bezprašnom mieste.
