1. Účel výrobku

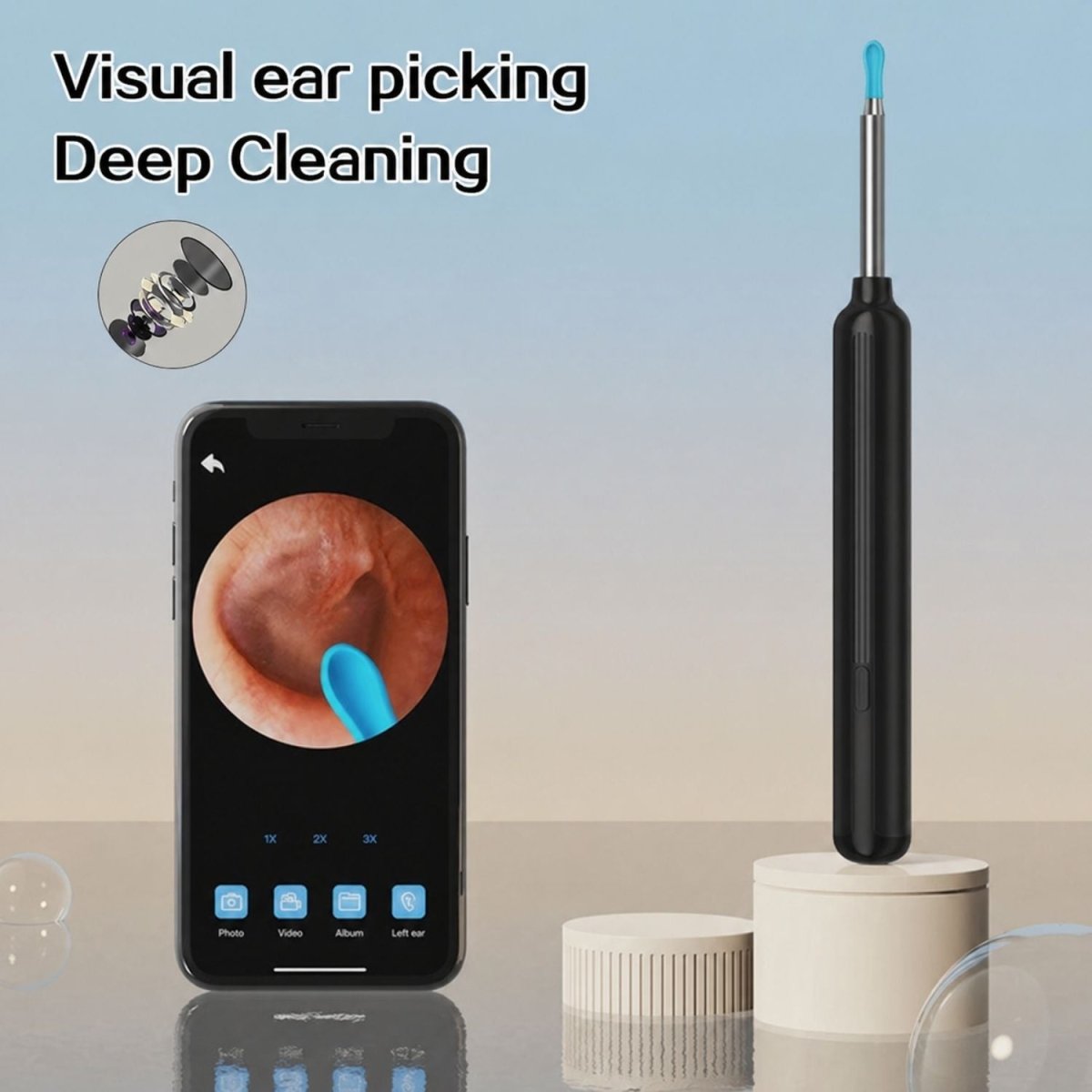

Otoscopická čistička uší YW16 je určená na prehliadku vonkajšieho zvukovodu a opatrné odstránenie viditeľného ušného mazu. Zariadenie vytvára vlastnú sieť Wi‑Fi a obraz zo zabudovanej kamery zobrazuje aplikácia YW Tool spustená v mobilnom telefóne. YW Tool aplikácia

Výrobok je určený na osobnú hygienu. Nenahrádza lekárske vyšetrenie a nesmie sa používať na diagnostiku ani liečbu ochorení.

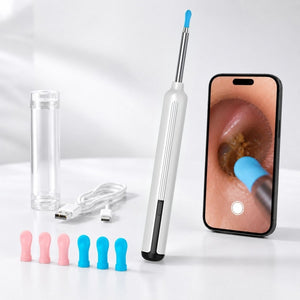

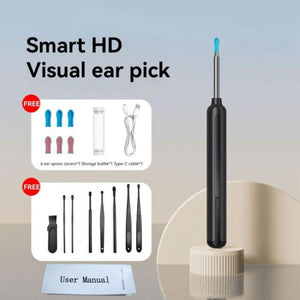

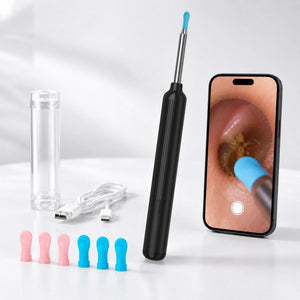

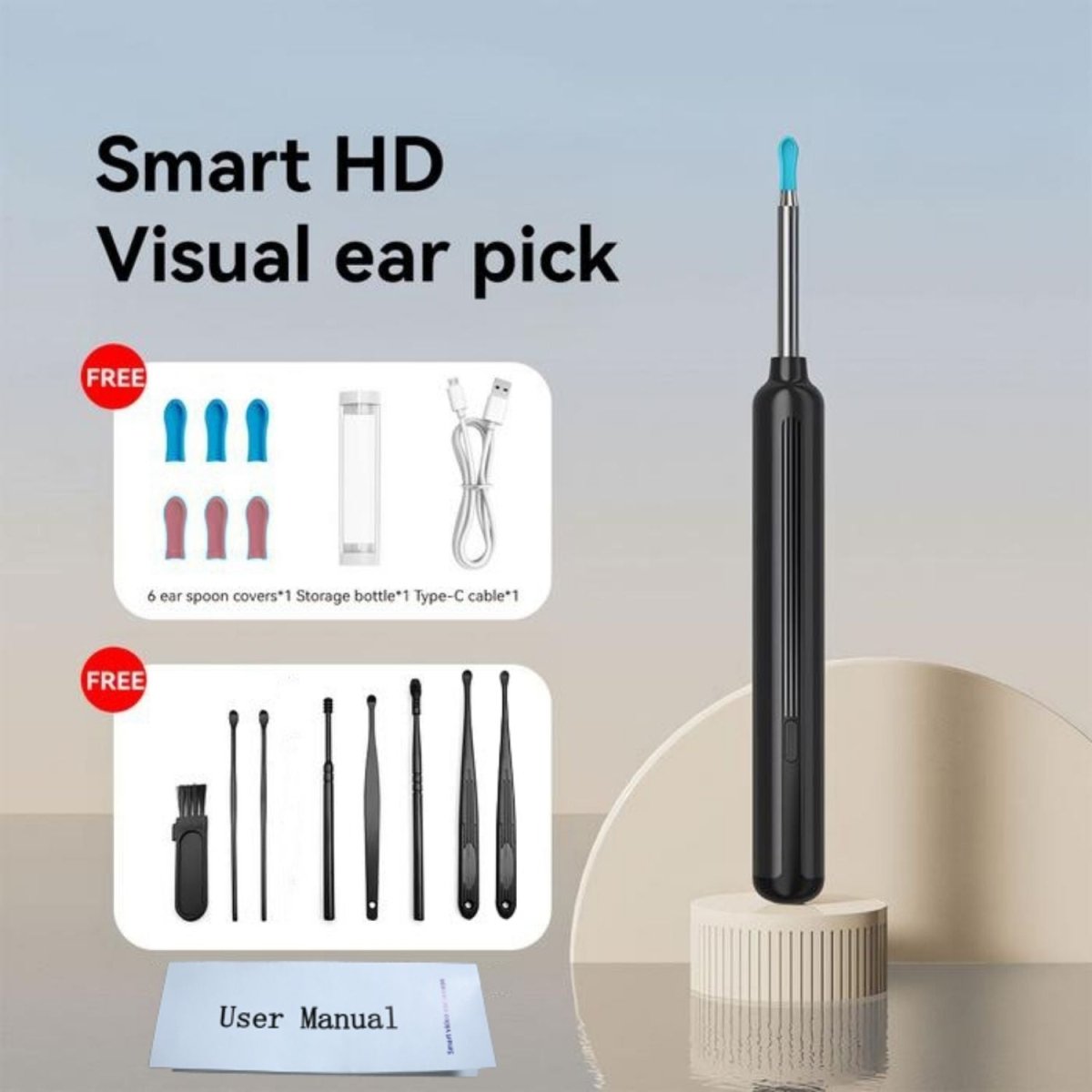

2. Obsah balenia

· 1 ks čističky uší YW16 s Wi‑Fi kamerou

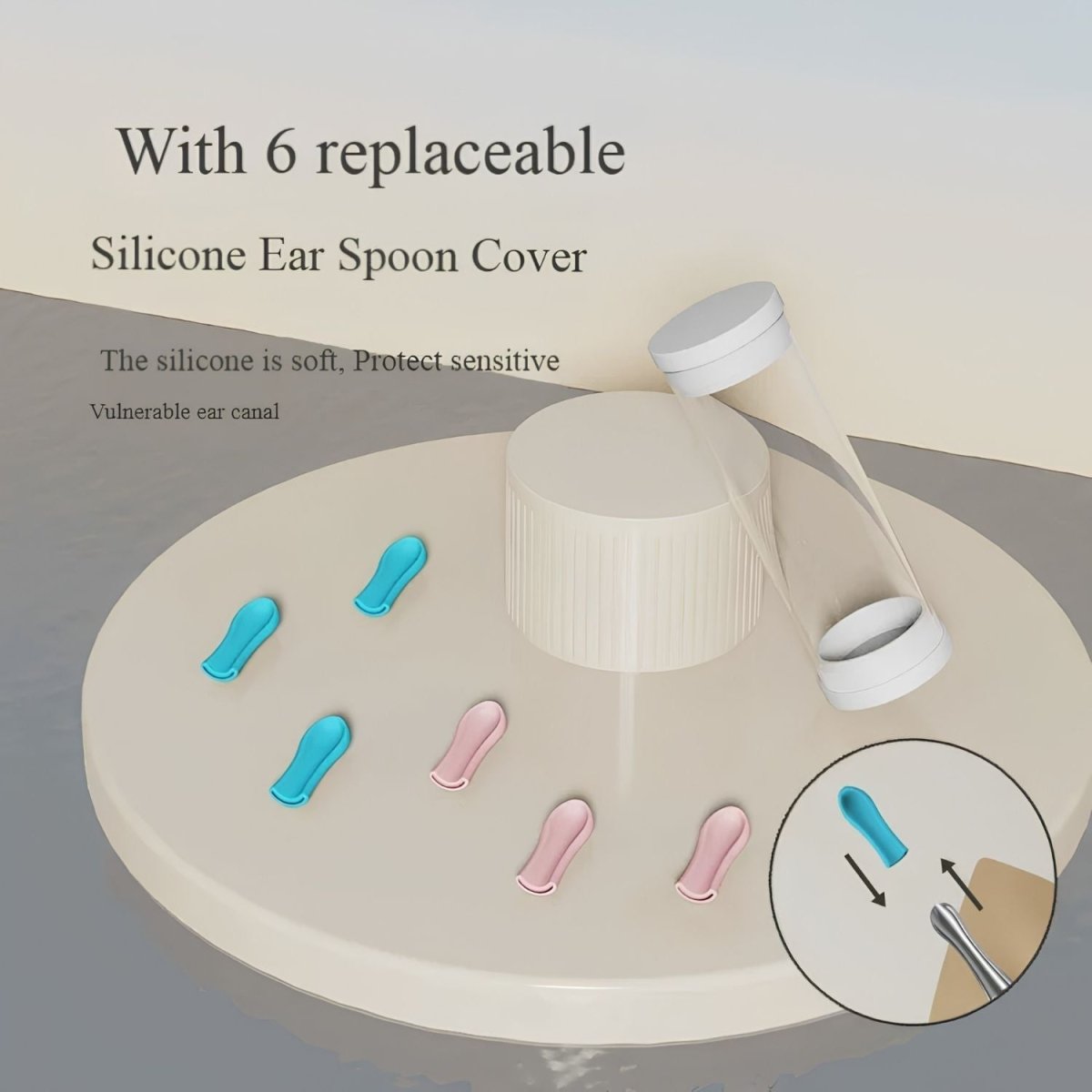

· 6 ks vymeniteľných silikónových nadstavcov

· 1 ks priehľadného úložného stojana

· 1 ks USB nabíjacieho kábla

· 1 ks návodu na použitie

Obsah balenia sa môže v závislosti od variantu výrobku mierne líšiť.

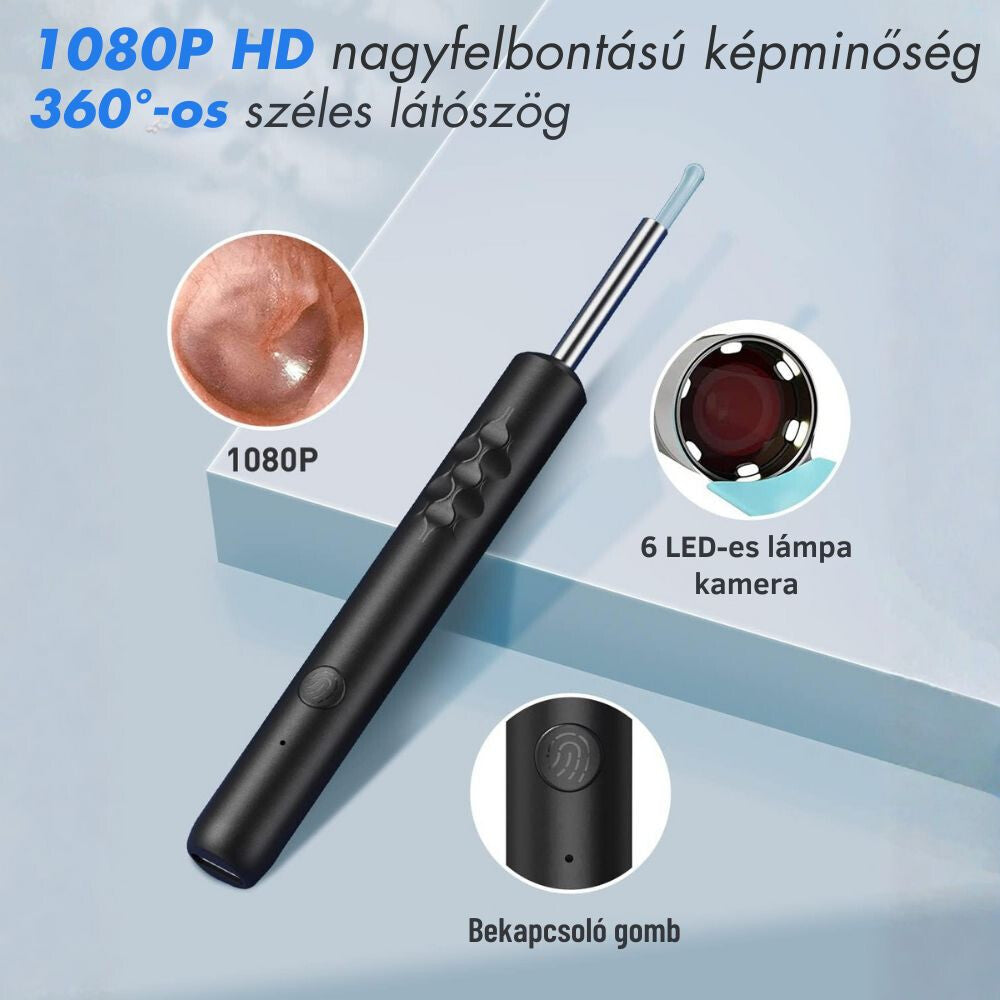

3. Hlavné časti zariadenia

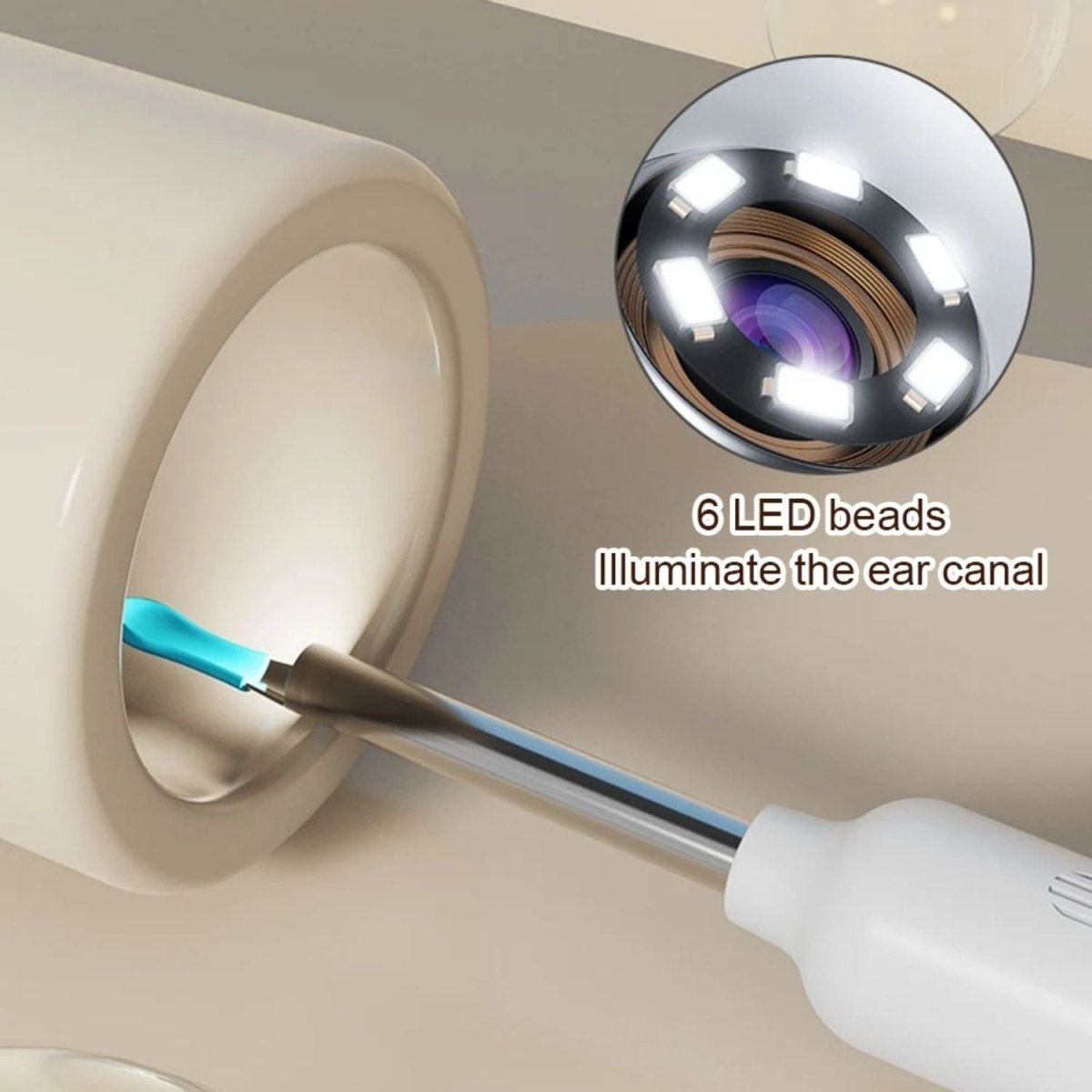

· zabudovaná kamera a osvetlenie;

· vymeniteľný silikónový čistiaci nadstavec;

· tlačidlo zapnutia;

· kontrolka prevádzky;

· USB nabíjací konektor;

· zabudovaná batéria.

4. Pred prvým použitím

1. Vyberte zariadenie a príslušenstvo z obalu.

2. Skontrolujte, či zariadenie ani silikónový nadstavec nie sú poškodené.

3. Pred prvým použitím batériu úplne nabite.

4. Vyberte vhodný silikónový nadstavec.

5. Silikónový nadstavec pevne nasaďte na koniec zariadenia.

6. Skontrolujte, či je nadstavec správne upevnený a či počas používania nemôže spadnúť.

Dôležité: Zariadenie nevkladajte do zvukovodu bez silikónového ochranného nadstavca.

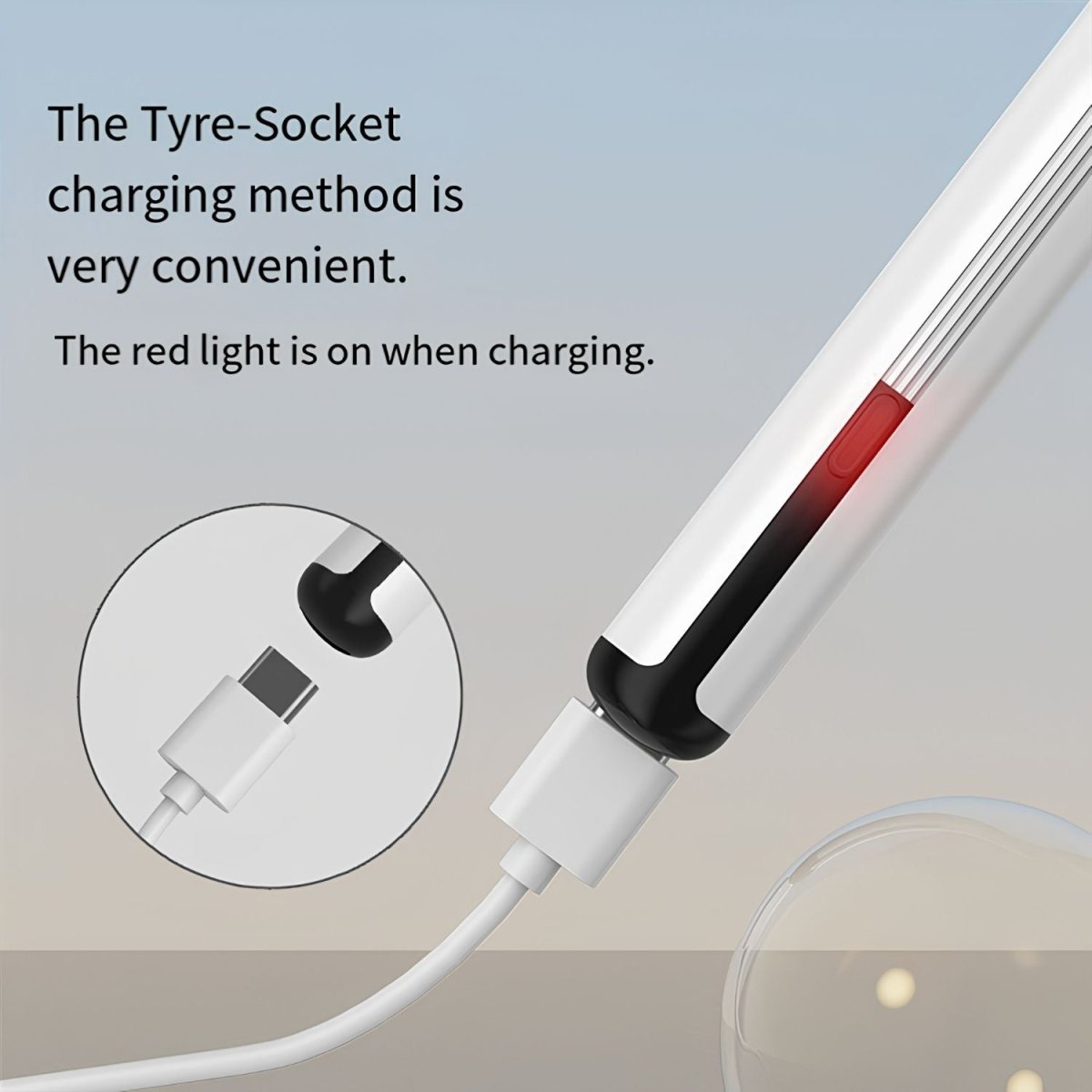

5. Nabíjanie batérie

1. Pripojte priložený USB kábel k zariadeniu.

2. Druhý koniec kábla pripojte k 5 V USB nabíjačke alebo k USB portu počítača.

3. Nechajte zariadenie úplne nabiť.

4. Po nabití odpojte nabíjací kábel.

Nabíjanie zvyčajne trvá približne 40 – 60 minút Zariadenie počas nabíjania nepoužívajte.

6. Inštalácia aplikácie YW Tool

Na používanie zariadenia je potrebné nainštalovať YW Tool aplikáciu.

V telefóne so systémom Android

1. Naskenujte QR kód uvedený v pôvodnom návode na použitie alebo vyhľadajte YW Tool aplikáciu v obchode s aplikáciami.

2. Nainštalujte aplikáciu.

3. Pri prvom spustení povoľte prístupy potrebné na jej fungovanie.

V zariadení iPhone

1. Naskenujte QR kód z pôvodného návodu na použitie alebo vyhľadajte YW Tool aplikáciu v obchode App Store.

2. Nainštalujte aplikáciu a potom ju otvorte.

3. Povoľte prístup k lokálnej sieti a potrebným funkciám.

Vzhľad aplikácie a niektoré požiadavky na povolenia sa môžu líšiť v závislosti od typu telefónu a verzie jeho operačného systému.

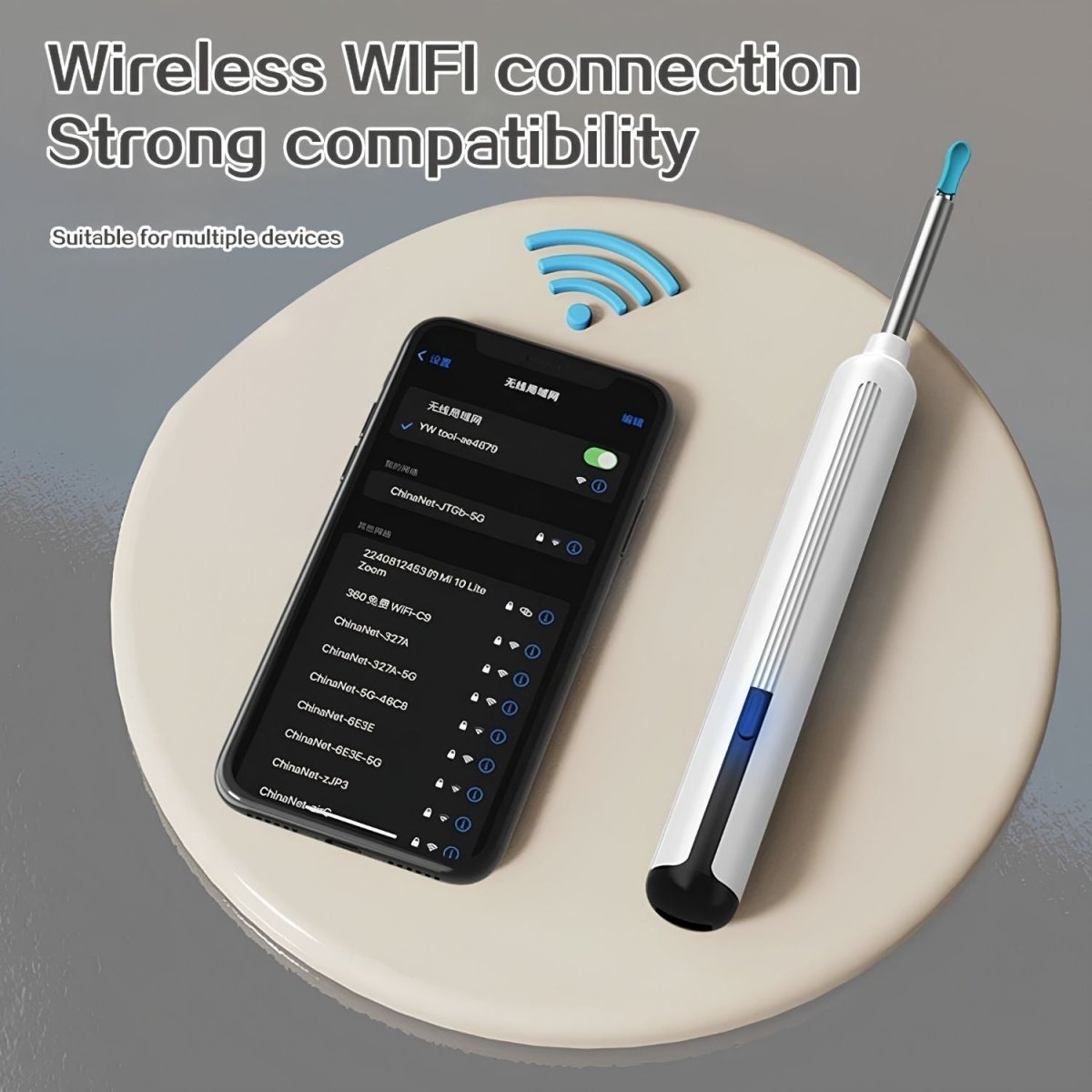

7. Pripojenie k telefónu

1. Podržte tlačidlo zapnutia na zariadení približne 2 sekundy.

2. Počkajte, kým sa rozsvieti kontrolka prevádzky.

3. Otvorte v telefóne ponuku Nastavenia .

4. Prejdite do nastavení WiFi alebo WLAN .

5. Nájdite sieť vytvorenú zariadením. Názov siete sa zvyčajne začína na YW Tool .

6. Pripojte sa k tejto sieti.

7. Telefón môže signalizovať, že sieť WiFi nemá pripojenie na internet. Je to normálne, pretože pripojenie slúži výlučne na prenos obrazu z kamery.

8. Zostaňte pripojení k tejto sieti.

9. Otvorte YW Tool aplikáciu.

10. V aplikácii ťuknite na tlačidlo na spustenie alebo otvorenie živého obrazu.

Po úspešnom pripojení sa na displeji telefónu zobrazí živý obraz z kamery.

8. Používanie

1. Pred použitím vyčistite zvolený silikónový nadstavec.

2. Správne ho upevnite na koniec zariadenia.

3. Zapnite zariadenie a pripojte ho k telefónu.

4. Otvorte živý obraz v aplikácii.

5. Najprv na ruke alebo inom bezpečnom povrchu skontrolujte orientáciu obrazu a pohyb zariadenia.

6. Držte zariadenie stabilne.

7. Silikónový nadstavec pomaly a opatrne veďte k vstupu do vonkajšieho zvukovodu.

8. Sledujúc displej telefónu jemnými pohybmi odstráňte dobre viditeľný ušný maz.

9. Netlačte na zariadenie silou a nevkladajte ho príliš hlboko.

10. Po použití ho opatrne vytiahnite a potom zariadenie vypnite.

Upozornenie: V dôsledku obrazu zobrazeného na displeji telefónu môže byť vzdialenosť klamlivá. Vždy pracujte pomaly a malými pohybmi.

9. Fotografovanie a nahrávanie videí

Aplikácia môže v závislosti od verzie umožňovať:

· fotografovanie;

· nahrávanie videí;

· zobrazovanie predtým vytvorených záznamov.

Na uloženie fotografií a videí môže byť potrebné povoliť prístup k úložisku telefónu alebo k fotografiám.

10. Čistenie a údržba

1. Po každom použití zariadenie vypnite.

2. Odstráňte použitý silikónový nadstavec.

3. Silikónový nadstavec vyčistite vlažnou mydlovou vodou.

4. Opláchnite ho a pred ďalším použitím ho nechajte úplne vyschnúť.

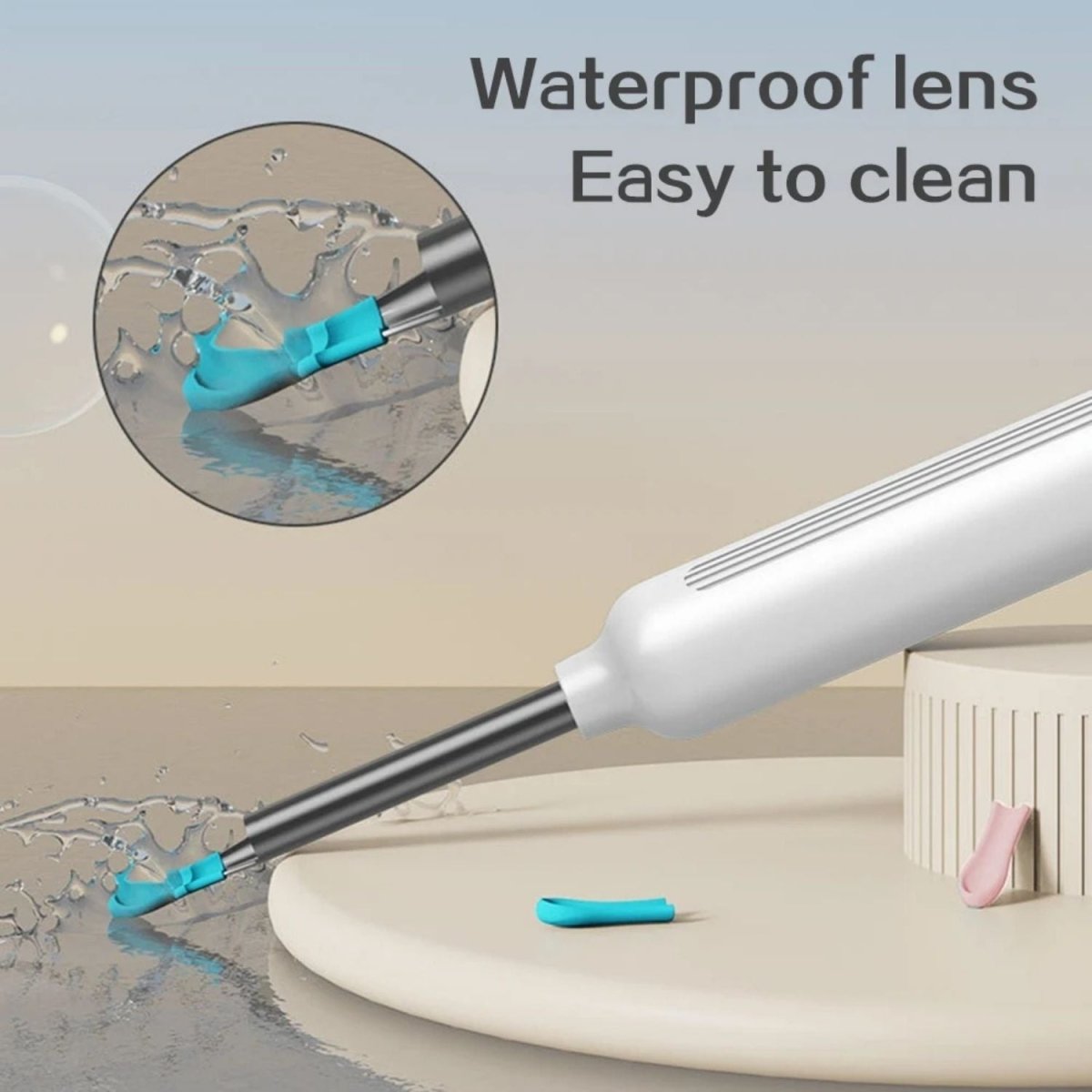

5. Šošovku kamery opatrne utrite mäkkou suchou vatovou tyčinkou do uší alebo čistiacou handričkou mierne navlhčenou alkoholom.

6. Dbajte na to, aby sa do vnútra zariadenia nedostala kvapalina.

7. Kryt zariadenia vyčistite mäkkou, mierne navlhčenou handričkou.

Zariadenie neponárajte do vody, neumývajte ho pod tečúcou vodou a nepoužívajte korozívne ani abrazívne čistiace prostriedky.

11. Dôležité bezpečnostné upozornenia

· Pred použitím vždy skontrolujte, či je silikónový nadstavec správne upevnený.

· Nevkladajte zariadenie príliš hlboko do zvukovodu.

· Nepoužívajte silu ani náhle či rýchle pohyby.

· V prípade bolesti, krvácania, závratov, výtoku alebo nepríjemných pocitov okamžite prestaňte zariadenie používať.

· V prípade zápalu, poranenia, operácie, problémov s ušným bubienkom alebo zavedeného ušného drénu sa pred použitím poraďte s lekárom.

· Výrobok sa neodporúča deťom mladším ako 7 rokov.

· Deti môžu výrobok používať iba pod priamym dohľadom dospelej osoby.

· Počas používania musí používateľ zostať nehybný. Nepoužívajte zariadenie počas chôdze, behu ani iného pohybu.

· Zariadenie nepoužívajte, ak je poškodený jeho kryt, šošovka alebo silikónový nadstavec.

· Nepoužívajte ho v kvapaline ani ho neponárajte do vody.

· Mierne zahrievanie časti s kamerou počas prevádzky môže byť normálne. V prípade nadmerného zahrievania zariadenie vypnite.

· Výrobok nezdieľajte s inou osobou bez riadnej dezinfekcie.

· Uchovávajte mimo dosahu detí.

12. Riešenie problémov

Problém: Zariadenie sa nezapína
Možná príčina: Batéria je vybitá.
Riešenie: Nabíjajte zariadenie najmenej 40–60 minút a potom ho skúste znova zapnúť.

Problém: Telefón nenájde WiFi sieť zariadenia
Možná príčina: Zariadenie nie je zapnuté alebo sa ešte úplne nespustilo.
Riešenie: Vypnite ho a znova zapnite, počkajte niekoľko sekúnd a obnovte zoznam WiFi sietí.

Problém: Telefón hlási, že nie je pripojený k internetu
Možná príčina: WiFi sieť zariadenia neslúži na prístup k internetu.
Riešenie: Zostaňte pripojení k sieti YW Tool a potom otvorte aplikáciu.

Problém: V aplikácii sa nezobrazuje obraz
Možná príčina: Telefón nie je pripojený k WiFi sieti zariadenia alebo aplikácia nemá potrebné povolenia.
Riešenie: Skontrolujte WiFi pripojenie a potom v nastaveniach telefónu povoľte aplikácii prístup k miestnej sieti a ďalšie potrebné povolenia.

Problém: Obraz je rozmazaný
Možná príčina: Šošovka je znečistená alebo je príliš blízko k sledovanému povrchu.
Riešenie: Opatrne očistite šošovku a potom upravte vzdialenosť medzi kamerou a sledovanou oblasťou.

Problém: Obraz sa trhá alebo prerušuje
Možná príčina: Vzdialenosť medzi telefónom a zariadením je príliš veľká alebo spojenie ruší iné bezdrôtové zariadenie.
Riešenie: Držte telefón v blízkosti zariadenia a skúste ho používať ďalej od iných WiFi zariadení.

13. Technické údaje

· Model: YW16

· Obrazový snímač: CMOS

· Bezdrôtové pripojenie: WiFi

· Frekvencia WiFi: 2,4 GHz

· Sieťový štandard: IEEE 802.11 b/g/n

· Aplikácia: YW Tool

· Kompatibilita: Android a iOS

· Kapacita batérie: 130 mAh

· Čas nabíjania: približne 40–60 minút

· Prevádzkový čas: približne 30–60 minút

· Nabíjací vstup: DC 5 V / 300 mA

· Hmotnosť: približne 14 g

· Odporúčaná vzdialenosť snímania: približne 1,2–1,6 cm
