1. Základný účel zariadenia

Pomocou prepínača TESmart 4×1 HDMI možno k jednému televízoru, monitoru alebo projektoru pripojiť najviac štyri zdroje signálu HDMI .

Medzi pripojenými zariadeniami možno prepínať tlačidlom na prednom paneli alebo infračerveným diaľkovým ovládačom.

Príklady pripojiteľných zariadení:

• počítač alebo laptop;
• herná konzola;
• prehrávač Blu-ray alebo DVD;
• TV box alebo set-top box;
• multimediálny prehrávač;
• iné zariadenie s výstupom HDMI.

Zariadenie súčasne vždy prenáša na jediný výstup HDMI obraz iba jedného vybraného zdroja HDMI .

2. Hlavné vlastnosti

• 4 vstupy HDMI a 1 výstup HDMI
• Najviac 3840 × 2160 pri frekvencii 60 Hz
• Podpora vzorkovania farieb 4:4:4
• Kompatibilita s HDCP 2.2
• Podpora HDR10
• Podpora Dolby Vision
• Kompatibilita s CEC
• Automatické a manuálne prepínanie vstupov
• Prepínanie tlačidlom na prednom paneli alebo diaľkovým ovládačom
• Optický zvukový výstup S/PDIF
• Analógový zvukový výstup L/R s konektorom 3,5 mm
• Tri režimy spracovania zvuku: Auto, 5.1 a 2.0
• Podpora zvukových formátov Dolby TrueHD, DTS-HD Master Audio, Dolby Digital a AC-3

Skutočne použiteľné obrazové a zvukové formáty závisia aj od možností pripojeného zdrojového zariadenia, displeja, zosilňovača a káblov.

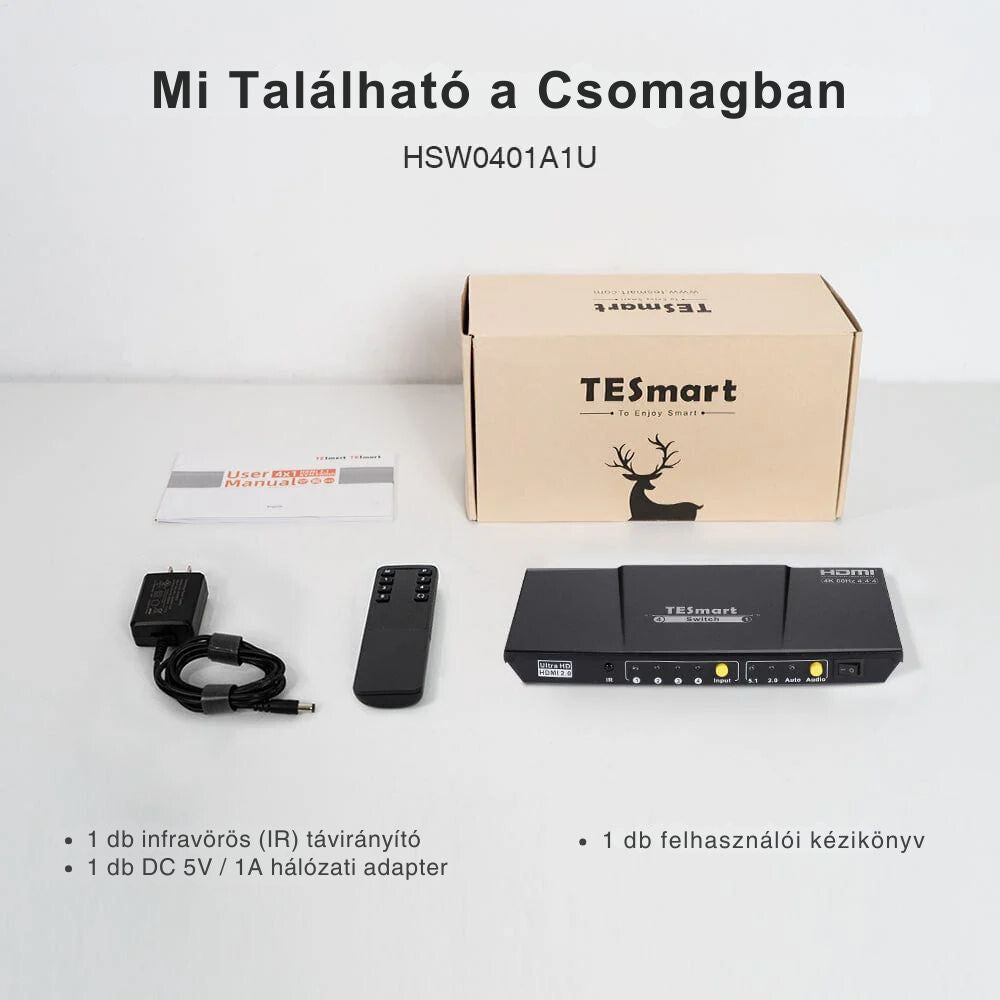

3. Obsah balenia

• 1 ks prepínač TESmart 4×1 HDMI
• 1 ks infračervený diaľkový ovládač
• 1 ks sieťový adaptér DC 5 V
• 1 ks používateľská príručka

Káble HDMI a optické audiokáble nemusia byť súčasťou balenia.

4. Bezpečnostné pokyny

• Pred použitím si prečítajte celú príručku.
• Používajte výhradne napájací zdroj s napätím 5 V dodaný so zariadením alebo ekvivalentný.
• Zariadenie chráňte pred vodou a vlhkosťou.
• Na čistenie používajte výhradne suchú mäkkú handričku.
• Nezakrývajte ventilačné otvory zariadenia.
• Neumiestňujte zariadenie do blízkosti radiátora, vykurovacieho telesa, zosilňovača ani iného zdroja tepla.
• Nedotýkajte sa zariadenia ani sieťového adaptéra mokrými rukami.
• Počas búrky alebo dlhšieho obdobia nepoužívania odpojte napájací zdroj.
• Batériu diaľkového ovládača nevystavujte otvorenému ohňu ani vysokým teplotám.
• Zariadenie nerozoberajte ani neopravujte svojpomocne.

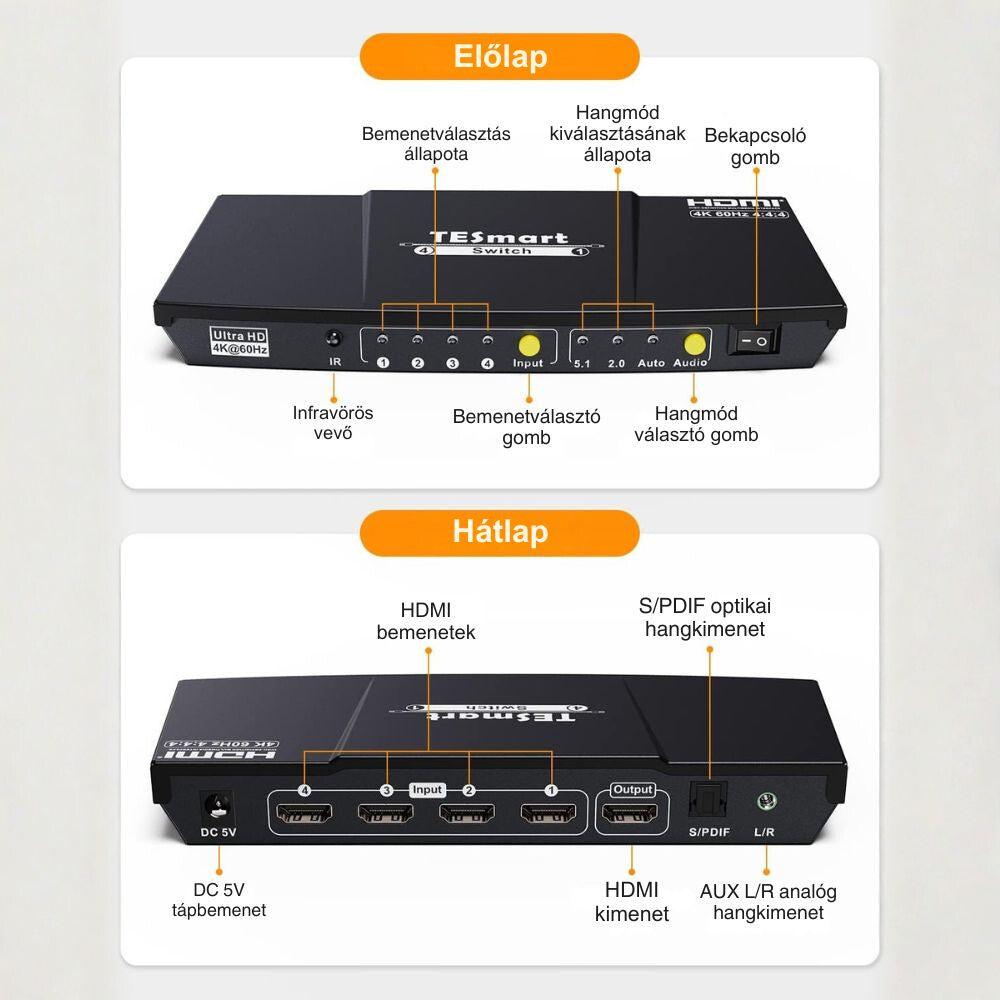

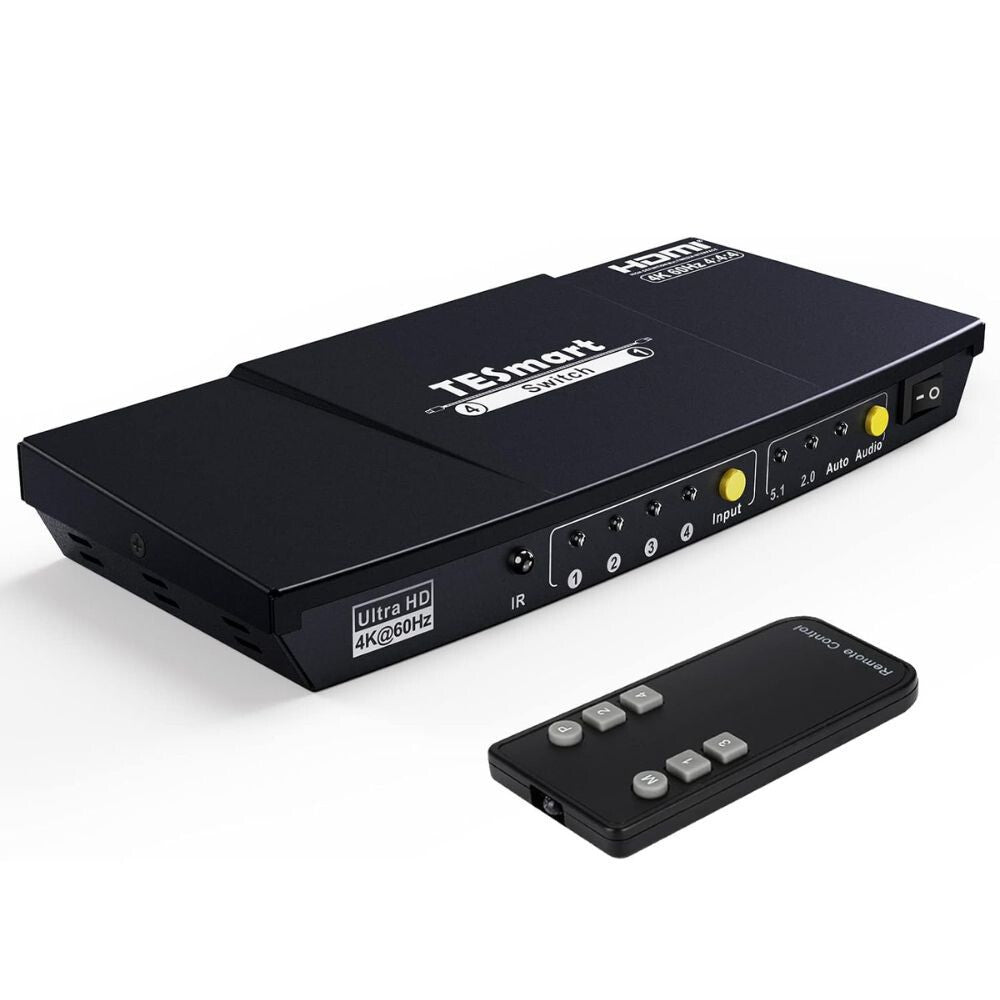

5. Ovládacie prvky a konektory

Prvky na prednom paneli

1. Infračervený prijímač

Prijíma signál dodaného diaľkového ovládača. Počas používania namierte diaľkový ovládač na prednú stranu zariadenia.

2. LED indikátory vstupov

Indikátory 1–4 signalizujú, ktorý vstup HDMI je vybraný.

3. Tlačidlo výberu vstupu Input

Krátkym stlačením možno prepínať medzi vstupmi HDMI:

HDMI 1 → HDMI 2 → HDMI 3 → HDMI 4

4. LED indikátory zvukového režimu

Signalizujú vybraný režim spracovania zvuku:

• 5.1
• 2.0
• Automaticky

5. Tlačidlo výberu zvukového režimu

Slúži na prepínanie medzi zvukovými režimami.

6. Hlavný vypínač

Slúži na zapnutie a vypnutie HDMI prepínača.

Konektory na zadnom paneli

7. DC 5V

Konektor 5 V napájacieho adaptéra.

8. Vstupy HDMI

Slúžia na pripojenie štyroch zdrojov HDMI:

• Input 1
• Input 2
• Input 3
• Input 4

9. Výstup HDMI

Možno ho pripojiť k vstupu HDMI televízora, monitora alebo projektora.

10. Optický zvukový výstup S/PDIF

Možno ho pripojiť k zosilňovaču, domácemu kinu alebo soundbaru pomocou optického kábla Toslink.

11. Analógový zvukový výstup AUX L/R

Možno ho pripojiť k aktívnemu reproduktoru, zosilňovaču alebo inému analógovému zvukovému zariadeniu pomocou 3,5 mm audiokábla.

Analógový výstup L/R podporuje iba dvojkanálový stereofónny zvuk .

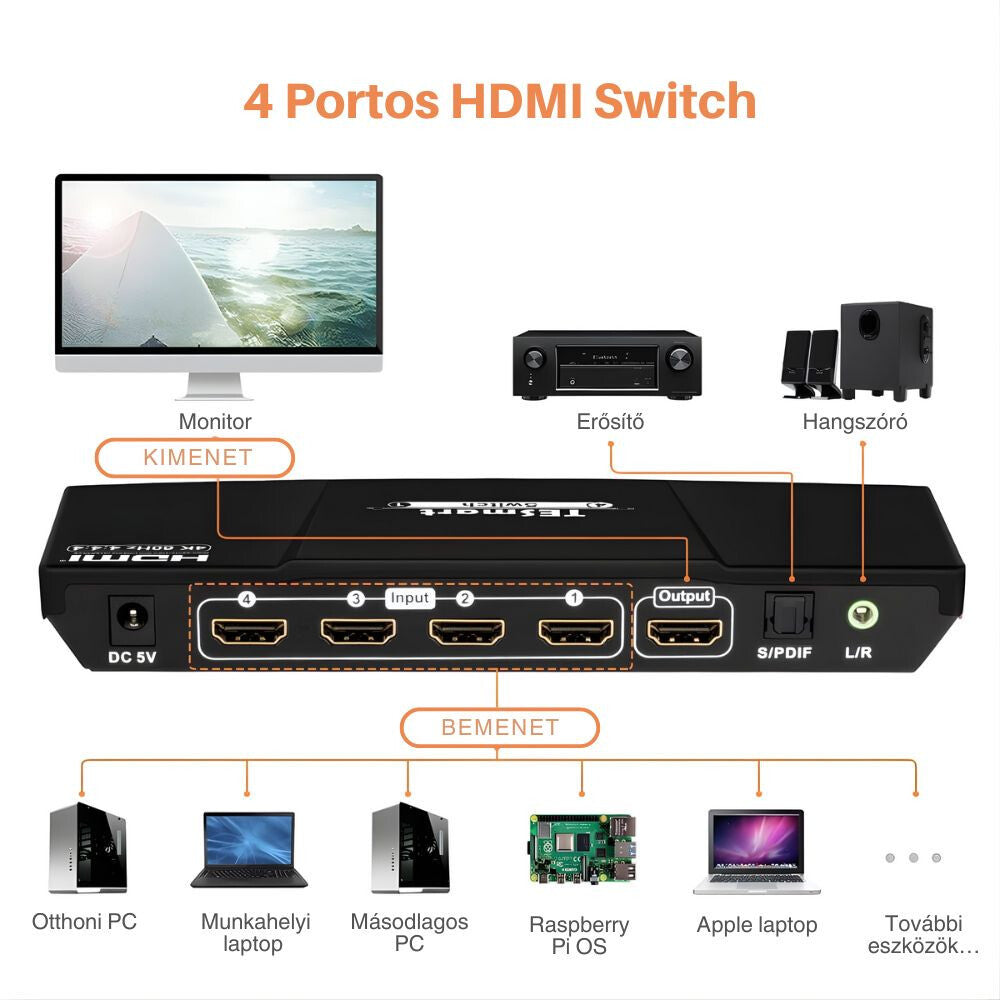

6. Pripojenie zariadenia

Pred pripojením podľa možnosti vypnite všetky príslušné zariadenia.

1. Pripojenie zdrojov HDMI

Pripojte výstup HDMI požadovaných zariadení k vstupom Input 1–4 prepínača.

Príklad:

• Input 1 → počítač
• Input 2 → herná konzola
• Input 3 → TV box
• Input 4 → prehrávač Blu-ray

2. Pripojenie zobrazovacieho zariadenia

Pripojte výstup HDMI Output prepínača k vstupu HDMI televízora, monitora alebo projektora.

3. Pripojenie optického zvuku

Podľa potreby pripojte zosilňovač alebo soundbar k výstupu S/PDIF pomocou optického kábla Toslink.

4. Pripojenie analógového zvuku

Podľa potreby pripojte aktívny reproduktor alebo analógový zosilňovač k výstupu AUX L/R .

5. Napájanie

Pripojte 5 V adaptér do konektora DC 5V HDMI prepínača a potom ho zapojte do elektrickej zásuvky.

6. Zapnutie

1. Zapnite zobrazovacie zariadenie.
2. Zapnite HDMI prepínač.
3. Zapnite pripojené zdrojové zariadenia.
4. Vyberte požadovaný vstup HDMI.

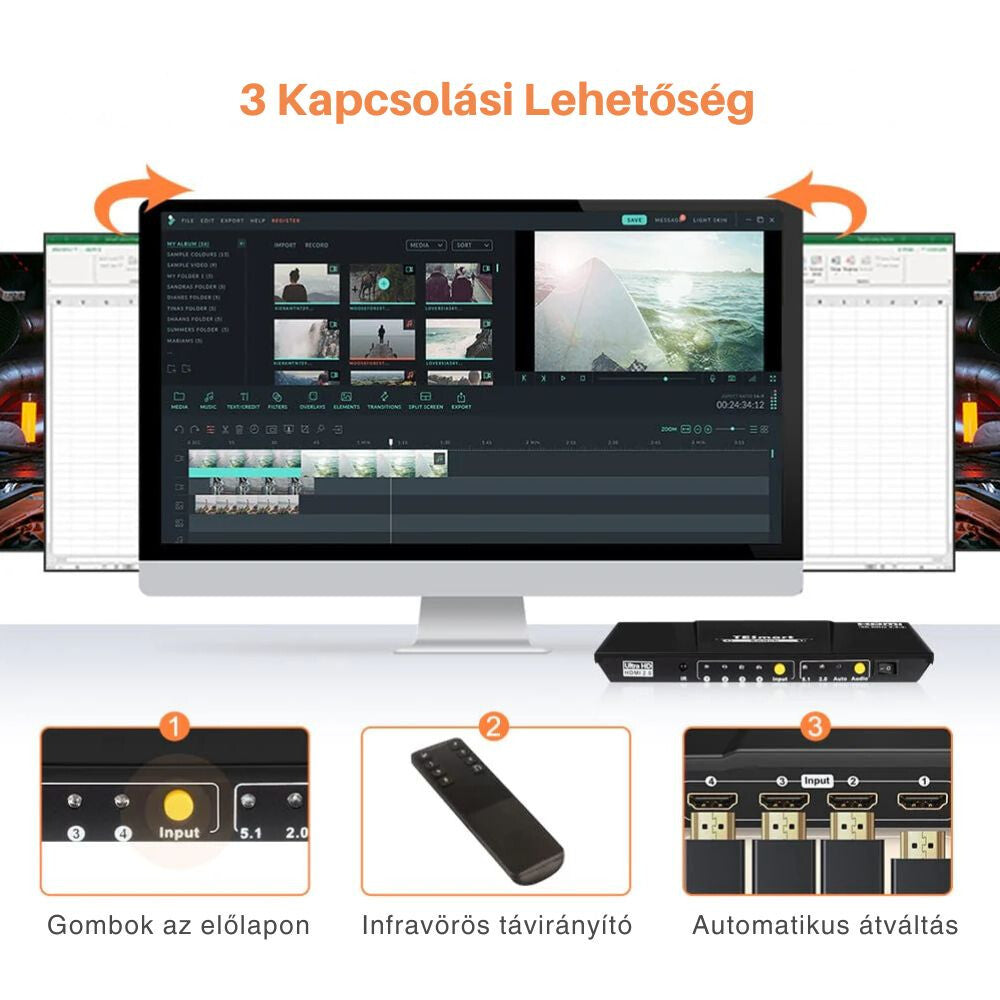

7. Výber vstupu HDMI

Tlačidlom na prednom paneli

Krátko stlačte tlačidlo Input Pri každom stlačení zariadenie prepne na nasledujúci vstup. Aktívny vstup signalizuje kontrolka 1–4.

Diaľkovým ovládačom

Namierte diaľkový ovládač na infračervený prijímač a potom stlačte tlačidlo požadovaného vstupu.

Pomocou diaľkového ovládača možno priamo vybrať 1., 2., 3. alebo 4. vstup HDMI.

8. Manuálne a automatické prepínanie vstupov

Manuálny režim prepínania

V tomto režime možno vstup prepínať iba:

tlačidlom Input na prednom paneli;

• alebo diaľkovým ovládačom.
• Predvoleným režimom zariadenia je manuálne prepínanie.

Automatický režim prepínania

V automatickom režime:

po pripojení alebo zapnutí nového zdroja HDMI môže prepínač automaticky prepnúť na príslušný vstup;

• új HDMI-forrás csatlakoztatásakor vagy bekapcsolásakor a kapcsoló automatikusan arra a bemenetre válthat;
• pri vypnutí alebo odpojení aktuálneho zdroja zariadenie vyhľadá prvý dostupný vstup.

Zmena režimu prepínania

Podržte stlačené Input tlačidlo, kým všetky indikátory vstupov LED raz nezablikajú. Zariadenie sa tým prepne medzi manuálnym a automatickým režimom.

Niektoré zdroje HDMI môžu vysielať pohotovostný signál aj vo vypnutom stave. V takom prípade nemusí automatické prepínanie fungovať správne. Použite manuálny režim.

9. Režimy zvuku

Požadovaný režim zvuku možno vybrať tlačidlom Audio na prednom paneli alebo príslušným tlačidlom na diaľkovom ovládači.

Automatický režim

Zdroj HDMI používa zvukové formáty signalizované pripojeným televízorom alebo monitorom.

Podporovaný zvukový formát teda závisí od možností displeja.

Režim 5.1

Zdrojové zariadenie môže zvoliť až 5.1-kanálový zvuk, aj keď pripojený displej sám o sebe 5.1-kanálový zvuk nepodporuje.

Tento režim zvoľte pri používaní domáceho kina alebo vhodného soundbaru.

Režim 2.0

Zdrojové zariadenie bude vysielať najviac dvojkanálový stereofónny zvuk.

Tento režim zvoľte:

• pri používaní analógového zvukového výstupu L/R;
• pri používaní stereofónnych reproduktorov;
• ak zosilňovač alebo displej nedokáže spracovať 5.1-kanálový zvuk;
• ak z analógového výstupu nevychádza zvuk.

Prepínač automaticky neprevádza viackanálový zvuk na stereofónny. Ak chcete používať analógový výstup L/R, nastavte zvukový formát zdrojového zariadenia aj na PCM alebo stereofónny režim 2.0.

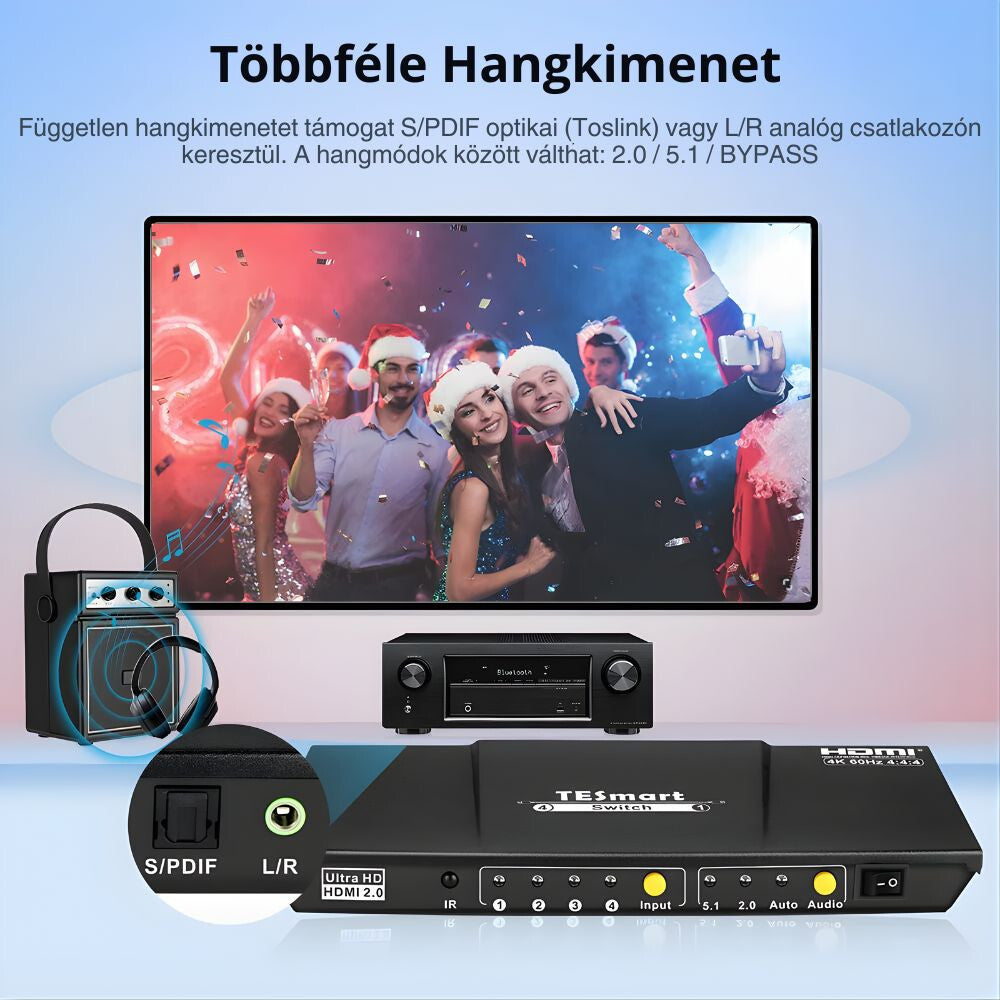

10. Používanie výstupu S/PDIF a analógového zvukového výstupu

Optický výstup S/PDIF

Ak chcete používať optický výstup:

1. Pripojte kábel Toslink do konektora S/PDIF prepínača.
2. Druhý koniec kábla pripojte k zosilňovaču alebo soundbaru.
3. Na zosilňovači vyberte optický vstup.
4. Nastavte požadovaný režim zvuku Auto, 5.1 alebo 2.0.

Analógový výstup L/R

Ak chcete používať analógový výstup:

1. Pripojte 3,5 mm audiokábel do konektora AUX L/R.
2. Druhý koniec kábla pripojte k aktívnemu reproduktoru alebo zosilňovaču.
3. Nastavte prepínač do režimu zvuku 2.0.
4. V nastavení zvuku zdroja HDMI vyberte výstup PCM alebo stereofónny výstup.

11. Používanie 4K, HDR10 a Dolby Vision

Na prenos obrazu v rozlíšení 4K pri 60 Hz s HDR10 alebo Dolby Vision musí celý reťazec pripojenia podporovať príslušný formát:

• zdroj HDMI;
• prepínač HDMI;
• televízor alebo monitor;
• všetky káble HDMI.

Najlepší výsledok dosiahnete:

• použitím kvalitných káblov HDMI s vysokou šírkou pásma;
• vyhnutím sa príliš dlhým káblom;
• nepoužívaním zbytočných adaptérov a predlžovacích káblov;
• na televízore povoľte režim HDMI s rozšírenou šírkou pásma, ak je takáto možnosť k dispozícii.

Názov funkcie sa môže v závislosti od televízora líšiť, napríklad „Enhanced HDMI“, „UHD Color“, „HDMI Deep Color“ alebo podobne.

12. Funkcia CEC

Funkcia CEC môže umožniť kompatibilným zariadeniam HDMI prenášať si navzájom určité riadiace príkazy, napríklad:

• súčasné zapnutie a vypnutie;
• automatické prepínanie vstupu HDMI;
• ovládanie prehrávania;
• ovládanie hlasitosti.

Fungovanie funkcie CEC závisí od pripojených zariadení a môže byť potrebné povoliť ju samostatne v nastaveniach zariadení.

13. Riešenie problémov

Žiadny obraz

• Skontrolujte sieťový adaptér a hlavný vypínač.
• Skontrolujte, či svieti LED indikátor správneho vstupu.
• Skontrolujte vstupný a výstupný kábel HDMI.
• Na displeji vyberte správny vstup HDMI.
• Vypnite a znova zapnite zdroj HDMI.
• Skúste použiť iný vstup HDMI alebo iný kábel.

Obraz občas zmizne alebo bliká

• Použite kratší alebo kvalitnejší kábel HDMI.
• Skontrolujte, či sú všetky konektory správne zapojené.
• Skúste nastaviť nižšie rozlíšenie alebo obnovovaciu frekvenciu.
• Skontrolujte, či všetky pripojené zariadenia podporujú signál 4K@60 Hz.

HDR alebo Dolby Vision nefunguje

• Skontrolujte, či ich podporuje zdroj HDMI aj displej.
• Povoľte funkciu HDR na zdrojovom zariadení a televízore.
• Skontrolujte nastavenie HDMI s rozšírenou šírkou pásma na televízore.
• Použite vhodný kábel HDMI.

Žiadny zvuk

• Skontrolujte vybraný zvukový režim.
• Prepínajte medzi režimami Auto, 5.1 a 2.0.
• Skontrolujte nastavenie zvuku zdrojového zariadenia.
• Skontrolujte, či je na zosilňovači vybraný správny zvukový vstup.
• Reštartujte prepínač HDMI a zdrojové zariadenie.

Žiadny zvuk na analógovom výstupe L/R

• Nastavte prepínač HDMI na režim 2.0.
• Na zdrojovom zariadení vyberte výstup zvuku PCM alebo stereo.
• Zariadenie automaticky neprevádza viackanálový zvuk na stereo.
• Skontrolujte 3,5 mm zvukový kábel a napájanie reproduktora.

Automatické prepínanie vstupu nefunguje

• Skontrolujte, či je prepínač v automatickom režime.
• Niektoré zariadenia vysielajú aktívny signál HDMI aj v pohotovostnom režime.
• V takom prípade vyberte požadovaný vstup manuálne.

Diaľkové ovládanie nefunguje

• Nasmerujte ho priamo na infračervený prijímač.
• Odstráňte prekážky medzi diaľkovým ovládaním a prepínačom.
• Skontrolujte alebo vymeňte batériu v diaľkovom ovládaní.
• Skúste ho ovládať z menšej vzdialenosti.
