1. A termék bemutatása

Ez a 4×3-as HDMI KVM-kapcsoló lehetővé teszi, hogy 4 különböző számítógépet vezérelj egy billentyűzettel és egérrel, miközben legfeljebb 3 monitort használsz.

A készülék támogatja:

• a 3 kijelzős kiterjesztett módot
• a 3 kijelzős tükrözött módot
• valamint azt is, hogy a 3 monitor különböző számítógépek képét jelenítse meg

A készülék USB 3.0 portokat, hangkimenetet, mikrofoncsatlakozást, hálózati megosztást, infravörös távirányítást és gyorsbillentyűs vezérlést is kínál.

2. Főbb jellemzők

• 4 számítógép vezérlése 1 billentyűzettel és 1 egérrel
• 3 monitor egyidejű használata
• Maximális támogatott felbontás: 3840 × 2160 @ 60 Hz (4:4:4)
• HDMI 2.0 kompatibilis
• HDCP 2.2 kompatibilis
• 2 fő megjelenítési mód
• USB 3.0 szupergyors adatátvitel
• Előlapi USB-A és USB-C port töltéshez és adatkapcsolathoz
• Beépített RJ45-ös hálózati megosztás
• Bal/jobb oldali hang és USB 3.0 fókuszzár

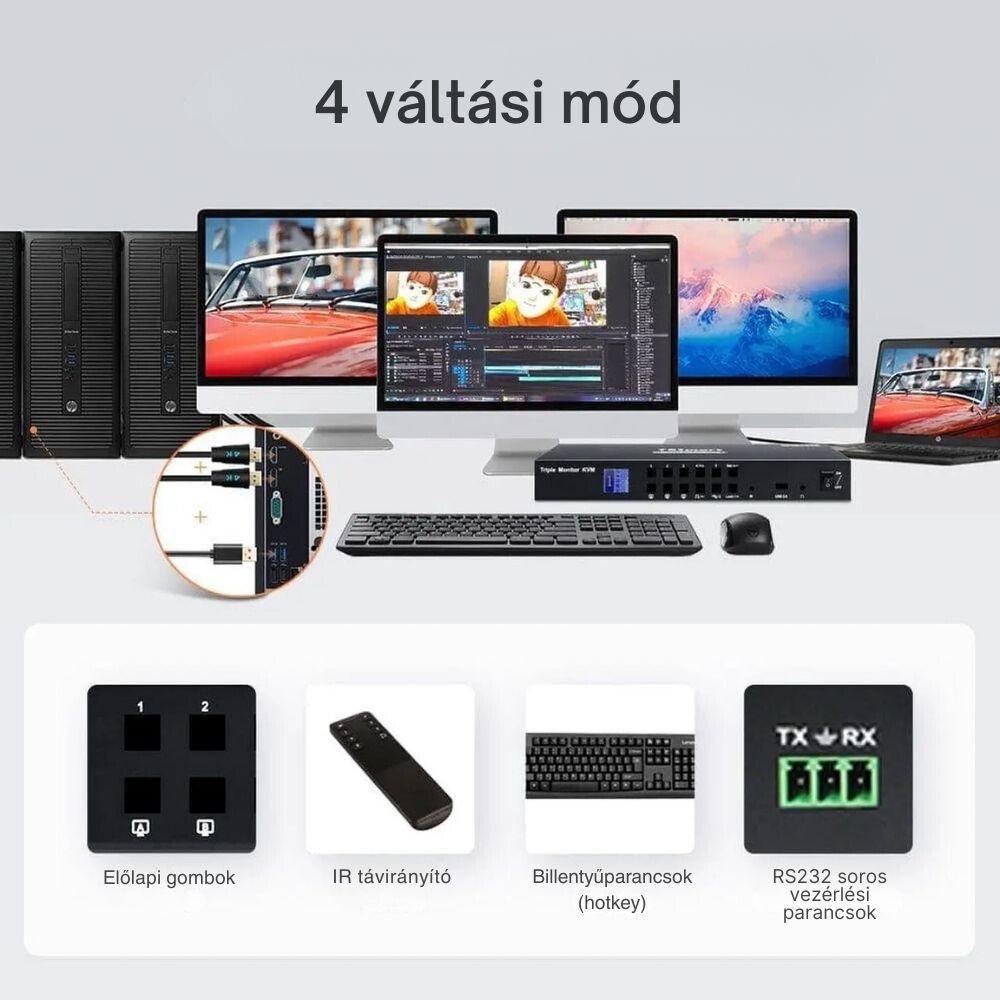

• Vezérlés:
  - előlapi gombokkal
  - infravörös távirányítóval
  - billentyűparancsokkal
• EDID-emuláció a kijelzők stabil felismeréséhez
• Pass Through mód a jobb billentyűzet- és egérkompatibilitásért


3. Biztonsági tudnivalók

Használat előtt kérjük, olvasd el az alábbiakat:

• A készüléket tartsd távol a víztől és a nedvességtől.
• Csak száraz ruhával tisztítsd.
• Ne takard le a szellőzőnyílásokat.
• Ne helyezd hőforrás közelébe.
• Ne érintsd meg nedves kézzel a készüléket vagy a tápkábelt.
• Vihar idején vagy hosszabb használaton kívül húzd ki a tápegységet.
• A készüléket és az elemeket ne tedd nyílt láng vagy túlzott hő közelébe.
• A készüléket ne szereld szét és ne javítsd saját kezűleg.


4. A távirányító elemei

A távirányító működéséhez 2 db AAA elem szükséges.

Fontos: az elemek a legtöbb esetben nincsenek a csomagban a szállítási előírások miatt.

5. A csomag tartalma

A csomagban az alábbiak találhatók:

• 1 db 4×3-as HDMI KVM-kapcsoló
• 4 db KVM-kábel
• 8 db HDMI-kábel
• 1 db infravörös távirányító
• 1 db infravörös hosszabbítókábel
• 1 db 12 V-os hálózati adapter
• 1 db felhasználói kézikönyv
• 2 db rackfül

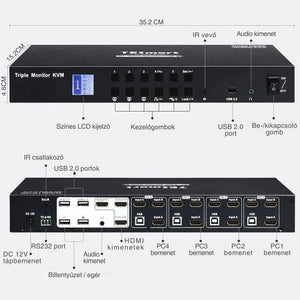

6. Kezelőszervek és csatlakozók

Előlapi elemek

Az előlapon általában az alábbiak találhatók:

• 1–4 gombok – számítógép kiválasztása
• Kijelzőválasztó gomb
• Hangzár – hangfókusz rögzítése
• USB-zár – USB-fókusz rögzítése
• Fel / Le / Balra / Jobbra navigációs gombok
• Zár – zárolás
• Beállítás – beállítás / megerősítés
• LCD-kijelző – aktuális állapot kijelzése
• Infravörös érzékelő
• USB-A és USB-C portok – adatátvitelre és töltésre
• Vstup pre mikrofón
• Zvukový výstup L/R


Konektory na zadnom paneli

• 4 skupiny vstupov pre PC
• pre každú vstupnú skupinu:
  - 3 vstupy HDMI
  - 1 port USB
• 3 výstupy HDMI pre monitory
• štandardné porty USB 3.0
• Sieťový port RJ45
• Port IR EXT
• Napájací konektor DC 12 V


7. Uvedenie do prevádzky

Príprava

Pred pripojením:

• vyhraďte dostatok priestoru,
• usporiadajte káble,
• odporúča sa káble označiť.

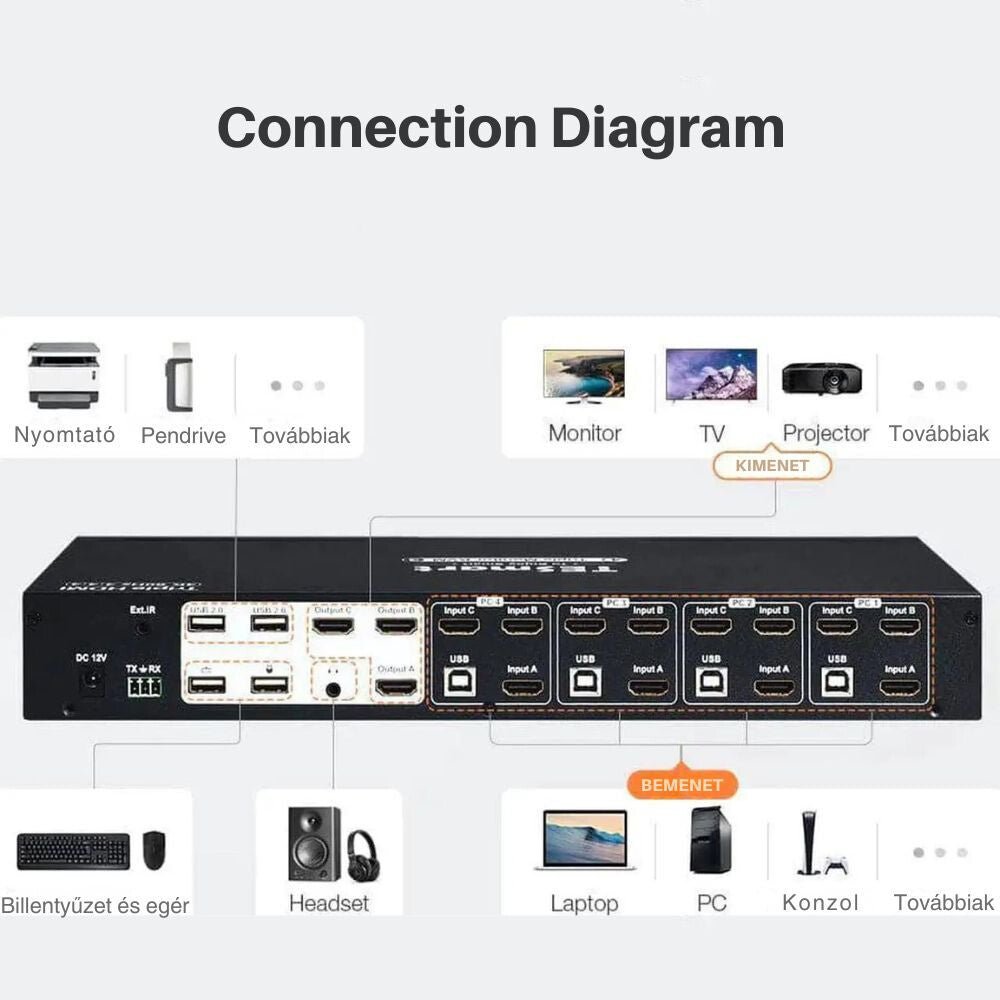

Postup pripojenia

1. Pripojenie PC1
   Pripojte prvý počítač k príslušnej vstupnej skupine.
2. Pripojenie PC2–PC4
   Rovnakým spôsobom pripojte ostatné počítače.
3. Pripojenie klávesnice a myši
   Pripojte externú klávesnicu a myš k príslušnému vstupu KVM.
4. Pripojenie zariadení USB 3.0
   USB kľúč, externý SSD alebo iné zariadenie USB možno pripojiť k štandardným portom USB 3.0.
5. Pripojenie monitorov
   Prepojte 3 výstupy HDMI na KVM s 3 monitormi.
6. Pripojenie zvukového zariadenia
   V prípade potreby pripojte reproduktor alebo slúchadlá k výstupu L/R.
7. Pripojenie k sieti
   Ak chcete používať sieťové funkcie, pripojte sieťový kábel do portu RJ45 a jeho druhý koniec k smerovaču alebo switchu.
8. Pripojenie napájania
   Pripojte 12 V napájací zdroj a potom zapnite zariadenie.

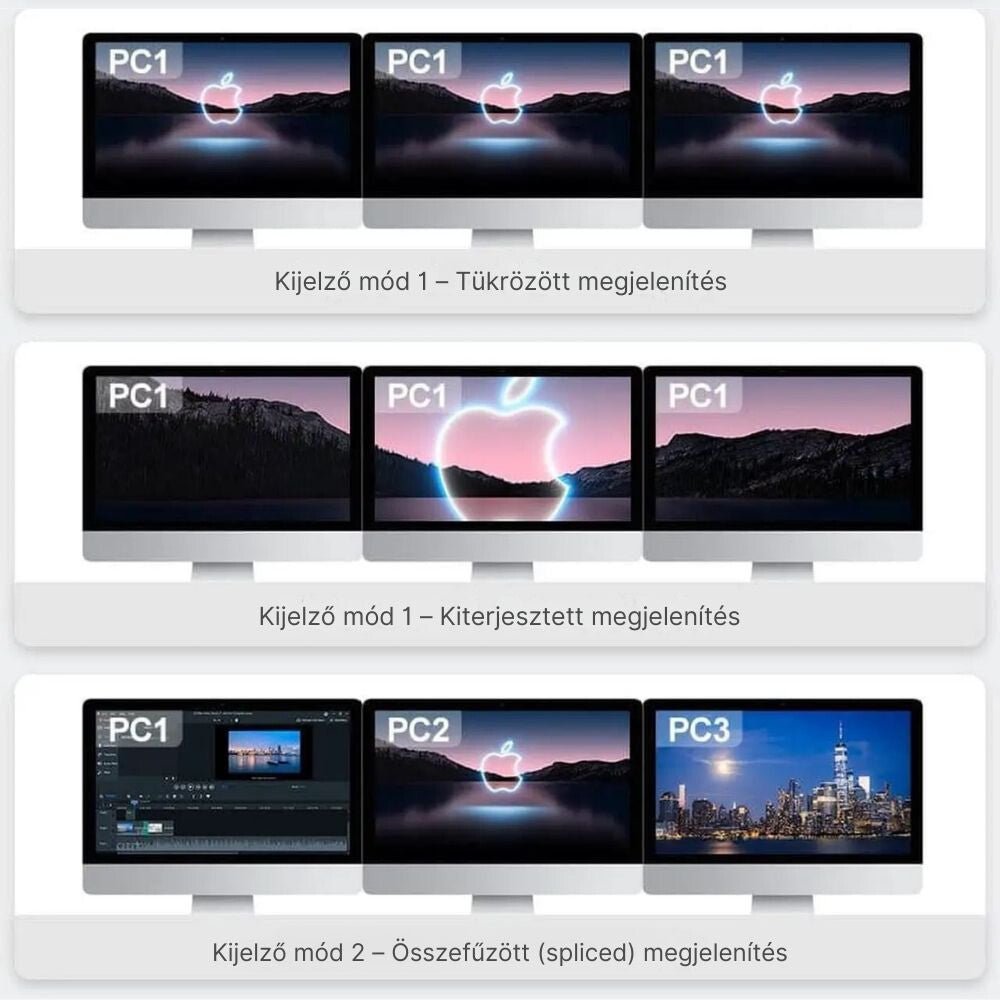

8. Režimy zobrazovania

Zariadenie podporuje 2 hlavné režimy zobrazovania. támogat.

1. režim – Zobrazenie jedného PC na 3 monitoroch

V tomto režime sa obraz vybraného PC zobrazuje na všetkých troch displejoch.

Môže ísť o:

• zrkadlené zobrazeniealebo
• rozšírené zobrazenie

Závisí to aj od nastavení displeja v operačnom systéme daného počítača.

2. režim – Rôzne PC na rôznych monitoroch

V tomto režime môžu tri monitory zobrazovať obraz z rôznych počítačov, každý samostatne.

Napríklad:

• Monitor A → PC3
• Monitor B → PC1
• Monitor C → PC4

Poznámka: ak displeje zobrazujú rôzne PC, zaostrenie možno prepínať aj pomocou klávesových skratiek.

9. Integrovaný nabíjací modul

Porty na prednom paneli zariadenia: USB-A és USB-C portjai:

• môžu nabíjať telefóny, tablety a iné zariadenia,
• pričom ich možno používať aj na dátové pripojenie.

Porty podporujú štandard BC 1.2 a automaticky upravujú napätie a prúd.

10. Integrovaný sieťový switch

Integrovaná sieťová funkcia KVM umožňuje, aby pomocou jediného sieťového kábla RJ45 aby pripojené počítače komunikovali prostredníctvom káblovej siete.

Výhody:

• stabilnejšie pripojenie než väčšina bezdrôtových pripojení
• až 100 Mbps káblové pripojenie
• potrebujete menej sieťových káblov

11. Uzamknutie fokusu zvuku a USB

Zariadenie dokáže samostatne uzamknúť:

• zvukový výstup L/R
• zvukový výstup fokus zariadení USB 3.0

To znamená napríklad, že:

• obraz môžete prepnúť na iný počítač,
• zatiaľ čo zvuk alebo USB zariadenie zostane naďalej pripojené k predchádzajúcemu počítaču.

Fokus zvuku a USB možno uzamknúť nezávisle od seba.

12. Automatické skenovanie (Auto Scan)

Funkcia automatického skenovania v určených intervaloch automaticky prepína medzi zapnutými a pripojenými počítačmi.

Je užitočná napríklad:

• na dohľad,
• na sledovanie stavu viacerých počítačov.

Po zapnutí sa na LCD displeji zobrazí nápis „SCAN“ 13. Ovládanie tlačidlami na prednom paneli

Priamo vyberajú jeden z počítačov.

1–4 gombok

• Vtedy všetky tri displeje zobrazujú obraz vybraného počítača.
• Najprv stlačte toto tlačidlo,

Kijelzőválasztó gomb

• potom tlačidlami 1–4 vyberte, obraz ktorého počítača má daný monitor zobrazovať.
• Uzamkne alebo odomkne zvuk k aktuálnemu počítaču.

Hangzár

• Uzamkne alebo odomkne zariadenia USB 3.0 k aktuálnemu počítaču.

USB-zár

• Uzamkne KVM.


Zár

• Po uzamknutí:
  - displeje môžu stmavnúť,
  - zvuk sa môže zastaviť,
  - jas môže klesnúť na minimum,
  - tlačidlá môžu byť neaktívne.
• Odomknutie:

na odomknutie je potrebné heslo. Predvolené heslo:

Obnovenie výrobných nastavení: 1234

výrobné nastavenia možno obnoviť podržaním tlačidla približne Zár 10 sekúnd Obnovenie výrobných nastavení sa vykoná. Slúži na vstup do ponuky nastavení. V ponuke možno okrem iného nastaviť:

Beállítás

vopred uložené scény

• zapnutie/vypnutie automatického skenovania
• čas automatického skenovania
• zapnutie/vypnutie zvukového signálu
• aktivačný kláves klávesovej skratky
• jas obrazovky
• zmena hesla
• 14. Používanie diaľkového ovládača


Hlavné funkcie dostupné pomocou infračerveného diaľkového ovládača:

výber počítača 1–4

• výber displeja
• zapnutie a vypnutie automatického skenovania
• ovládanie ponuky
• prepínanie fokusu
• Ak je KVM nainštalovaný v racku, možno použiť aj

diaľkový ovládač. infravörös hosszabbítókábel 15. Klávesové skratky

Dôležité

Klávesové skratky fungujú správne iba vtedy, ak je klávesnica správne pripojená k príslušnému portu klávesnice KVM.

Predvolený aktivačný kláves

Výrobným aktivačným klávesom je:

Right Ctrl Alternatívy:

Scroll Lock

• Left Ctrl
• Left Ctrl

Používanie rýchlych príkazov:

1. Rýchlo stlačte dvakrát aktivačný kláves.
2. Po zaznení zvukového signálu do 3 sekúnd zadajte požadovaný príkaz.


Hlavné rýchle príkazy

Výber predchádzajúceho vstupu

• Right Ctrl → Right Ctrl → PgUp


Výber nasledujúceho vstupu

• Right Ctrl → Right Ctrl → PgDn


Výber portu podľa čísla

• Right Ctrl → Right Ctrl → 1 / 2 / 3 / 4


Prepnutie fokusu displeja v režime 2

• Right Alt → Right Alt


Výber počítača konkrétneho monitora v režime 2

• Monitor A: Right Ctrl → Right Ctrl → ← → 1–4
• Monitor B: Right Ctrl → Right Ctrl → ↓ → 1–4
• Monitor C: Right Ctrl → Right Ctrl → ↑ → 1–4


Prepínanie fokusu USB 3.0 medzi 2 počítačmi

• Right Ctrl → Right Ctrl → ↑


Prepínanie zvukového fokusu medzi 2 počítačmi

• Right Ctrl → Right Ctrl → ↓


Zapnutie/vypnutie zvukového signálu

• Right Ctrl → Right Ctrl → F11


Zapnutie režimu automatického skenovania

• Right Ctrl → Right Ctrl → Space


Predĺženie/skrátenie času automatického skenovania

• Right Ctrl → Right Ctrl → +
• Right Ctrl → Right Ctrl → -


Ukončenie režimu automatického skenovania

• Esc


16. Zmena aktivačného klávesu rýchlych klávesov

Aktivačný kláves rýchlych klávesov možno zmeniť niekoľkými spôsobmi.

Možné aktivačné klávesy

• Alternatívy:
• Left Ctrl
• Left Ctrl


Zmena v ponuke

V ponuke LCD ho možno nastaviť pri príslušnom nastavení.

Rýchle prepnutie pomocou klávesnice

Kombinácie cyklicky prepínajú medzi tromi možnosťami:

• Right Ctrl → Right Ctrl → F1
• Scroll Lock → Scroll Lock → F1
• Left Ctrl → Left Ctrl → F1


17. Režim Pass Through

Režim Pass Through slúži na zlepšenie kompatibility klávesnice a myši.

Výhody:

• lepšia spolupráca s niektorými klávesnicami a myšami
• možnosť používať viac špeciálnych funkcií
• fungovanie sa viac približuje priamemu pripojeniu k počítaču

Fontos: aktuálna verzia nepodporuje pripojenie klávesnice a myši cez Bluetooth v tomto režime.

Poznámka ku kompatibilite

V príručke je uvedených viacero testovaných modelov, napríklad rôzne zariadenia značiek:

• Logitech
• Dell
• Rapoo
• Razer
• Corsair
• Microsoft

.

18. Záruka

Výrobca poskytuje na výrobok 1-ročnú záruku v prípade materiálových a výrobných chýb.

Záruka sa nevzťahuje na chyby, ktoré vznikli v dôsledku:

• nesprávneho používania,
• mechanického poškodenia,
• elektrického poškodenia,
• úprav alebo neoprávnených opráv.

Pri oprave po uplynutí záručnej lehoty možno účtovať náklady na opravu podľa ceny náhradných dielov a práce.
