1. Účel výrobku

Prepínač DisplayPort KVM umožňuje ovládať 2 alebo 4 počítače pomocou jedného monitora, klávesnice a myši Medzi pripojenými počítačmi môžete prepínať niekoľkými spôsobmi:.

predným tlačidlom,

• klávesovou skratkou,
• infračerveným diaľkovým ovládačom,
• pohybom myši,
• alebo v režime automatického prepínania.
• 2. Hlavné funkcie


Používanie 1 monitora, 1 klávesnice a 1 myši pre 2 alebo 4 počítače

• Pripojenie DisplayPort
• Maximálne podporované rozlíšenie:
• 3840 × 2160 @ 60 Hz Podpora Hot Plug – zariadenia možno pripojiť alebo odpojiť aj bez vypnutia počítačov
• Funkcia automatického prepínania
• Prepínanie:
• - predným tlačidlom
  - klávesovou skratkou
  - pohybom myši
  - IR diaľkovým ovládačom
  Klávesnicu a myš možno po prepnutí okamžite používať
• Port USB 2.0 pre ďalšie USB zariadenia
• Režim Pass Through klávesnice a myši

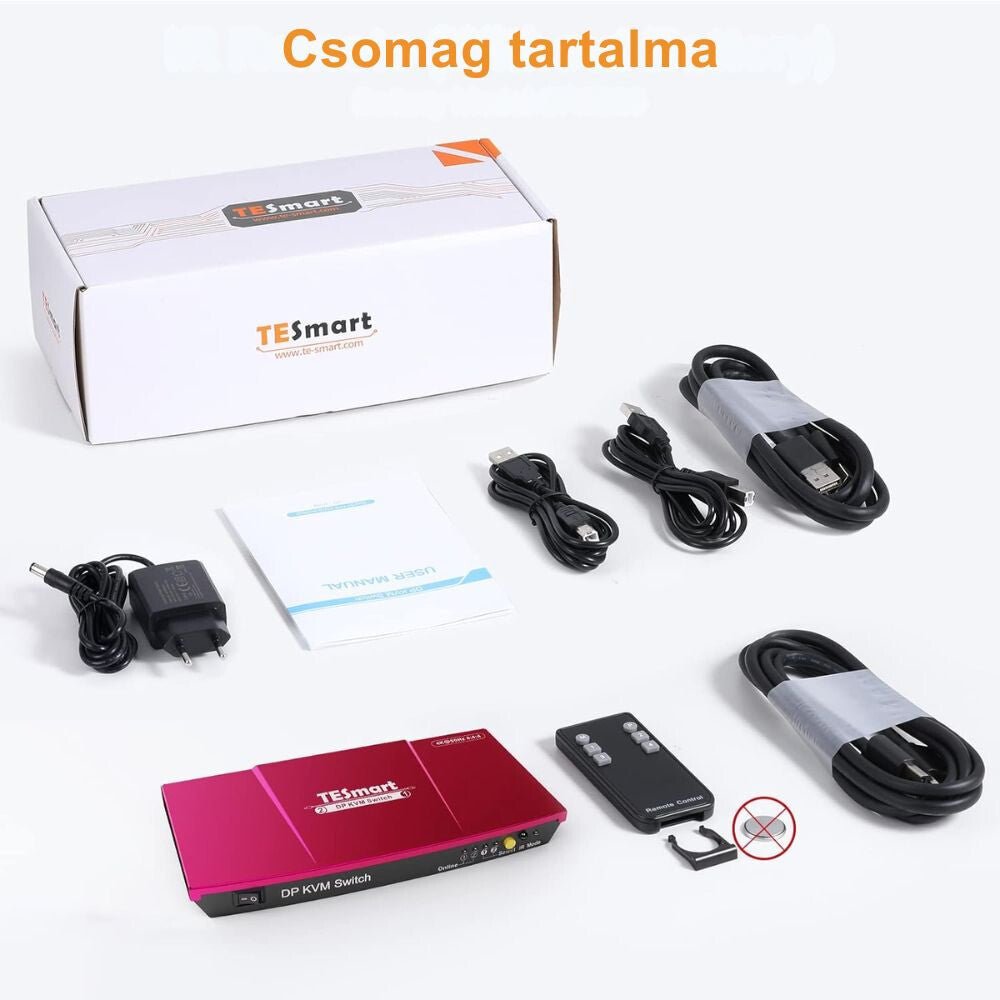

• pre lepšiu kompatibilitu Kompatibilný s káblovými aj niektorými bezdrôtovými klávesnicami a myšami 3. Obsah balenia

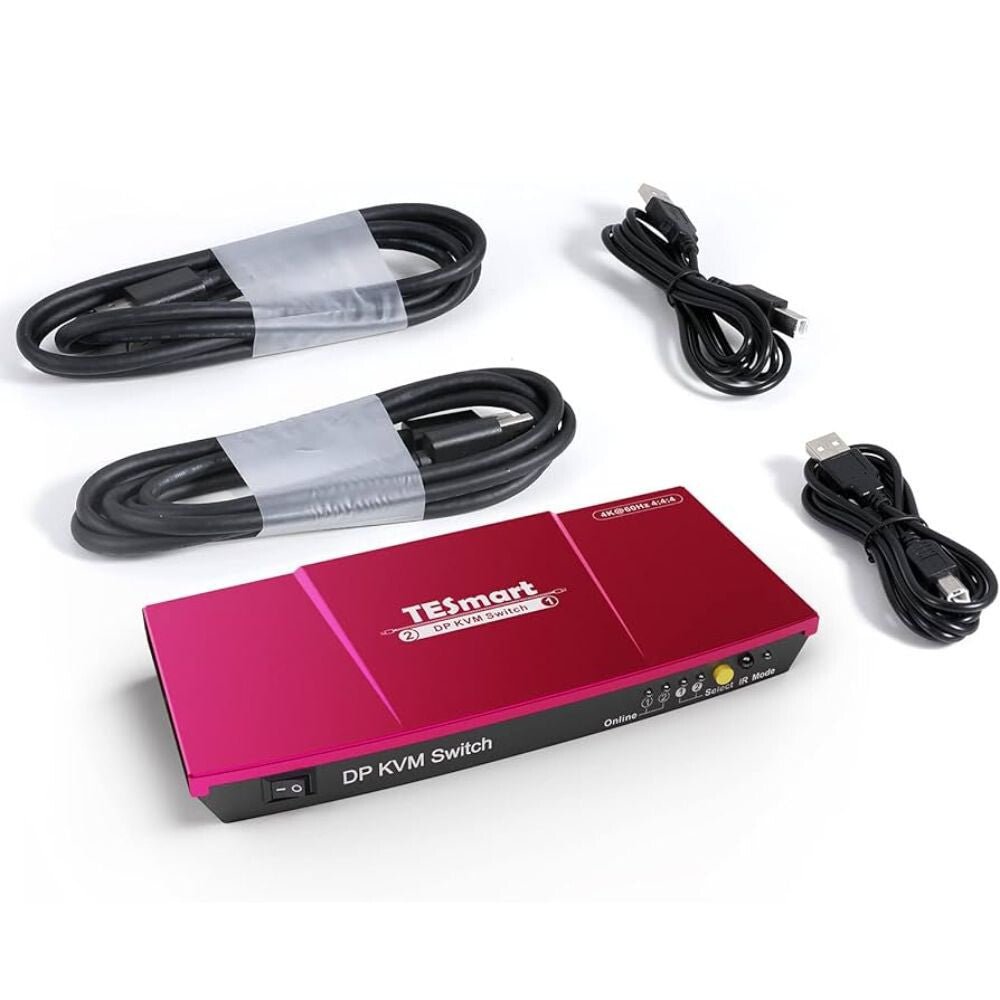

• 1 ks prepínač DisplayPort KVM 2×1 alebo 4×1


1 ks sieťový adaptér DC 5 V

• 1 ks infračervený diaľkový ovládač
• 1 ks návod na použitie

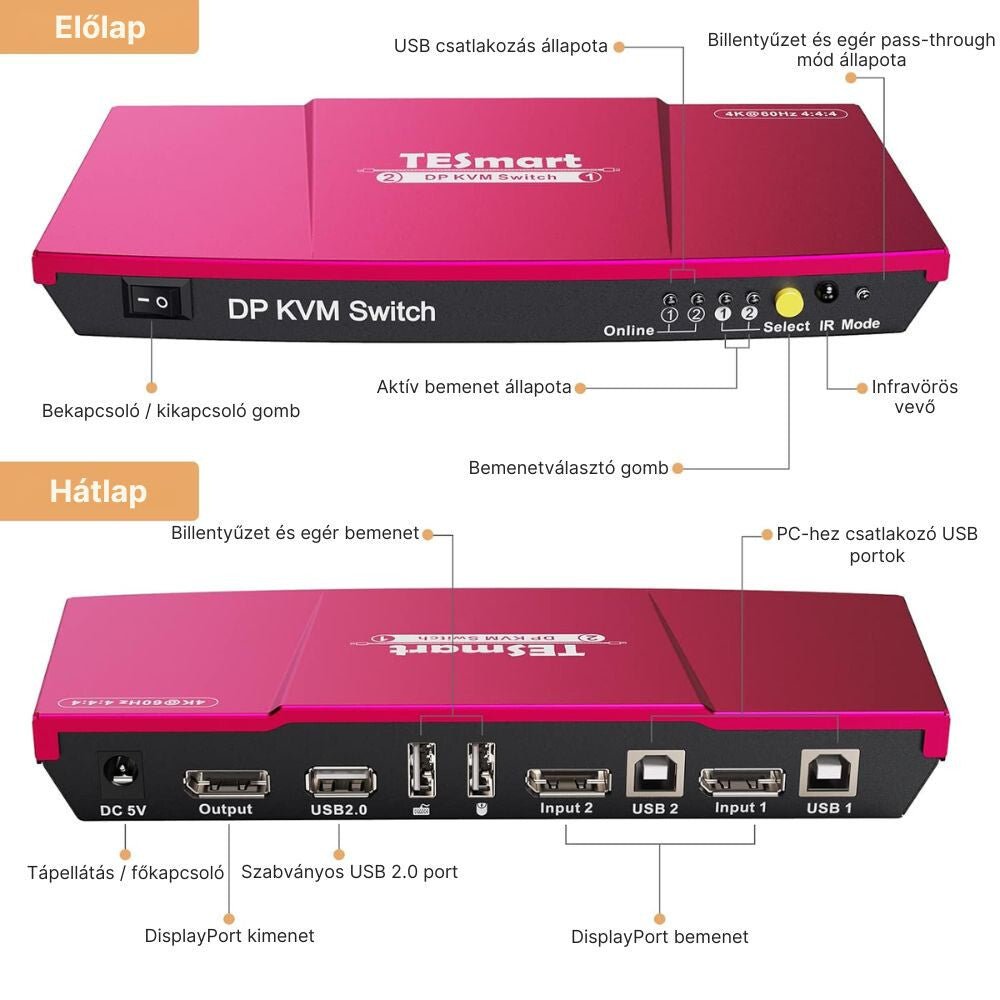

• 4. Konektory a ovládacie prvky modelu 2×1
• Konektory na zadnom paneli


1. DC 5V

Na pripojenie sieťového adaptéra.

2. DisplayPort Output

Na pripojenie monitora DisplayPort.

3. Štandardný port USB 2.0

Na pripojenie ďalších USB zariadení, napríklad:

USB kľúč

tlačiareň

• čítačka čiarových kódov
• USB disk
• 4. Keyboard and Mouse Input
• Na pripojenie klávesnice a myši.


5. DisplayPort Inputs

Na pripojenie výstupov DisplayPort počítačov PC1 a PC2.

6. USB Data Ports

Na pripojenie USB portov počítačov.

Medzi počítačom a KVM je potrebný dátový kábel USB Type-A – Type-B.

Prvky na prednom paneli

7. Power switch

Na zapnutie a vypnutie zariadenia.

8. USB Connection Status LED

Indikuje, či je USB pripojenie príslušného počítača aktívne.

9. Input Selection Status LED

Indikuje aktuálne vybraný počítač.

10. Input Selection Button / Select

Slúži na manuálne prepínanie medzi počítačmi.

11. IR Receiver

Prijíma signál infračerveného diaľkového ovládača.

12. Keyboard/Mouse Pass Through Status LED

Indikuje stav režimu klávesnice a myši:

LED svieti →

LED nesvieti →

• emulovaný režim Kompatibilný s káblovými aj niektorými bezdrôtovými klávesnicami a myšami
• 5. Konektory a ovládacie prvky modelu 4×1 Model 4×1 funguje rovnako ako verzia 2×1, ale podporuje pripojenie


4 počítačov.

Hlavné konektory: Napájací vstup DC 5 V Výstup DisplayPort pre monitor

Port USB 2.0

• porty klávesnice a myši
• 4 vstupy DisplayPort
• 4 dátové pripojenia USB
• Ovládacie prvky na prednom paneli
• tlačidlo a indikátor nastavenia citlivosti myši
• indikátor stavu Pass Through klávesnice/myši


IR prijímač

• tlačidlo výberu vstupu
• indikátor stavu vybraného vstupu
• indikátory stavu USB pripojení
• vypínač

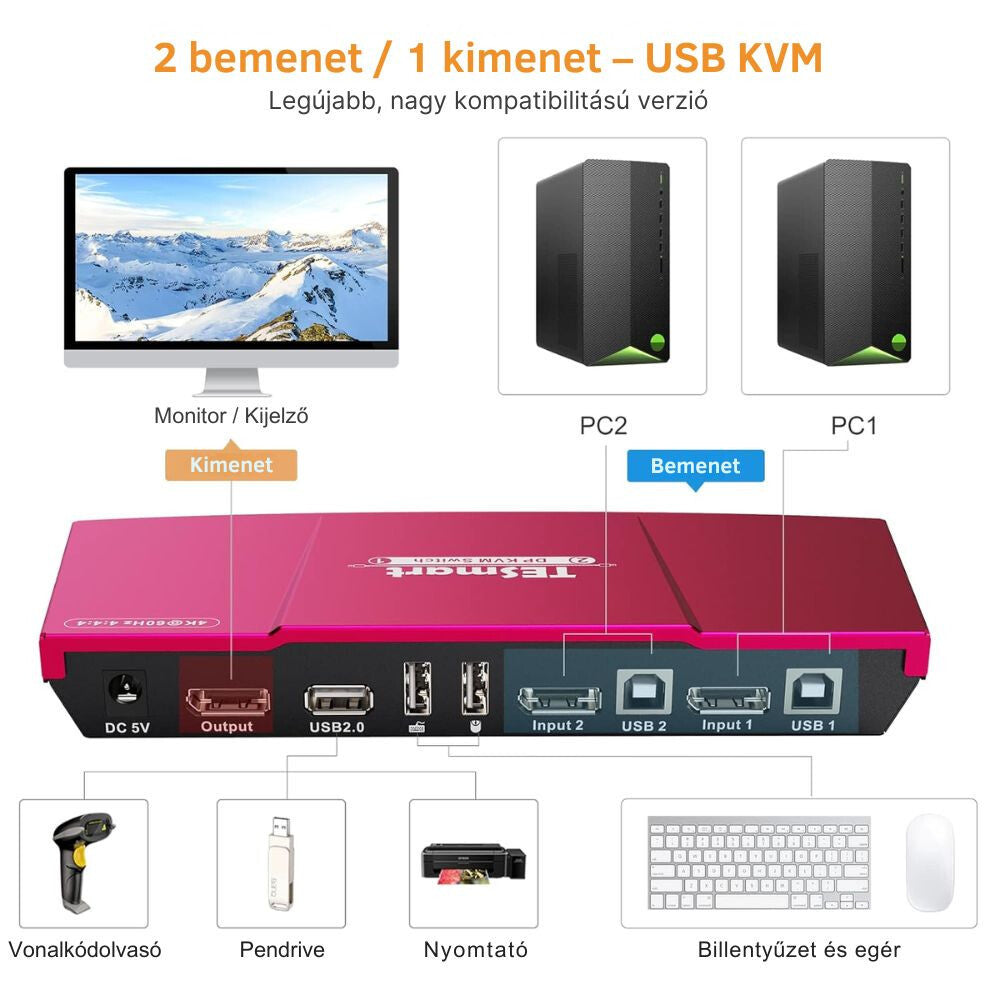

• 6. Pripojenie zariadenia
• 1. Pripojenie monitora
• Pripojte monitor k výstupu DisplayPort Output KVM pomocou kábla DisplayPort.

2. Pripojenie počítačov

Pri každom počítači, ktorý chcete používať, sú potrebné dve pripojenia:

Pripojenie DisplayPort: Výstup DisplayPort počítača → príslušný vstup DisplayPort Input KVM Dátové pripojenie USB:

2. Számítógépek csatlakoztatása

Minden használni kívánt számítógépnél két kapcsolat szükséges:

DisplayPort kapcsolat:

PC DisplayPort kimenet → KVM megfelelő DisplayPort Input

USB adatkapcsolat:

Port USB počítača → príslušný USB dátový port KVM

Na tento účel možno použiť kábel USB Type-A – Type-B.

K modelu 2×1 možno pripojiť najviac 2 počítače, k modelu 4×1 najviac 4 počítače.

3. Klávesnica a myš

Pripojte klávesnicu a myš k príslušným vyhradeným portom USB.

Dôležité: Klávesové skratky budú správne fungovať iba vtedy, ak je klávesnica pripojená k vyhradenému portu klávesnice na KVM.

4. Ďalšie zariadenia USB

K štandardnému portu USB 2.0 možno pripojiť napríklad:

• USB disk
• 4. Keyboard and Mouse Input
• čítačka čiarových kódov
• externý USB disk


5. Napájanie

Pripojte adaptér 5 Va potom zapnite KVM.

7. Základné používanie

Po pripojení a zapnutí všetkých počítačov možno aktívny počítač vybrať niekoľkými spôsobmi.

Tlačidlom na prednom paneli

Stláčajte tlačidlo Select / Input Selection , kým sa nevyberie požadovaný počítač.

Diaľkovým ovládačom

Stlačte číselné tlačidlo príslušného počítača.

Klávesovou skratkou

Použite klávesové skratky uvedené nižšie.

8. Používanie klávesových skratiek

Predvoleným ovládacím klávesom je Scroll Lock.

Ak chcete použiť príkazy:

1. Stláčajte tlačidlo Scroll Lock stlačte tlačidlo dvakrát v priebehu najviac 2 sekúnd.
2. Po druhom stlačení zariadenie zapípa.
3. Potom do 3 sekúnd stlačte požadovaný funkčný kláves.


Predchádzajúci vstup

Scroll Lock + Scroll Lock + Page Up

Prepne na predchádzajúci počítač.

Nasledujúci vstup

Scroll Lock + Scroll Lock + Page Down

Prepne na nasledujúci počítač.

Priamy výber vstupu

Scroll Lock + Scroll Lock + 1 → PC1

Scroll Lock + Scroll Lock + 2 → PC2

V prípade modelu 4×1:

Scroll Lock + Scroll Lock + 3 → PC3

Scroll Lock + Scroll Lock + 4 → PC4

9. Zapnutie a vypnutie zvukovej signalizácie

Stlačte:

Scroll Lock + Scroll Lock + F11

Týmto možno zapnúť alebo vypnúť zvukovú signalizáciu KVM.

10. Prepínanie rýchlym pohybom myši

Režim rýchleho prepínania zapnete stlačením:

Scroll Lock + Scroll Lock + F12

Týmto možno zapnúť alebo vypnúť režim Mouse Gesture / Fast Switching.

Ak je funkcia aktívna, kurzorom myši sa dvakrát rýchlo dotknite:

• ľavého okraja obrazovky → prepnutie na predchádzajúci počítač
• pravého okraja obrazovky → prepnutie na nasledujúci počítač


Oba pohyby je potrebné vykonať približne do 1 sekundy .

Na modeli 4×1 možno pomocou samostatného tlačidla upraviť aj citlivosť rozpoznávania pohybov myši.

11. Režim automatického prepínania

KVM môže automaticky prepínať medzi zapnutými a aktívnymi vstupmi.

Zapnutie automatického prepínania

Scroll Lock + Scroll Lock + Space

Zariadenie potom v určených intervaloch automaticky prepína medzi aktívnymi vstupmi.

Predvolený interval

6 sekúnd

Zmena času prepínania

Stlačte:

Scroll Lock + Scroll Lock + + / -

• + → predĺženie času prepínania
• - → skrátenie času prepínania


Zmena prebieha v krokoch po 1 sekunde .

Maximálny nastaviteľný čas:

250 sekúnd

Vypnutie automatického prepínania

Stlačte:

Esc

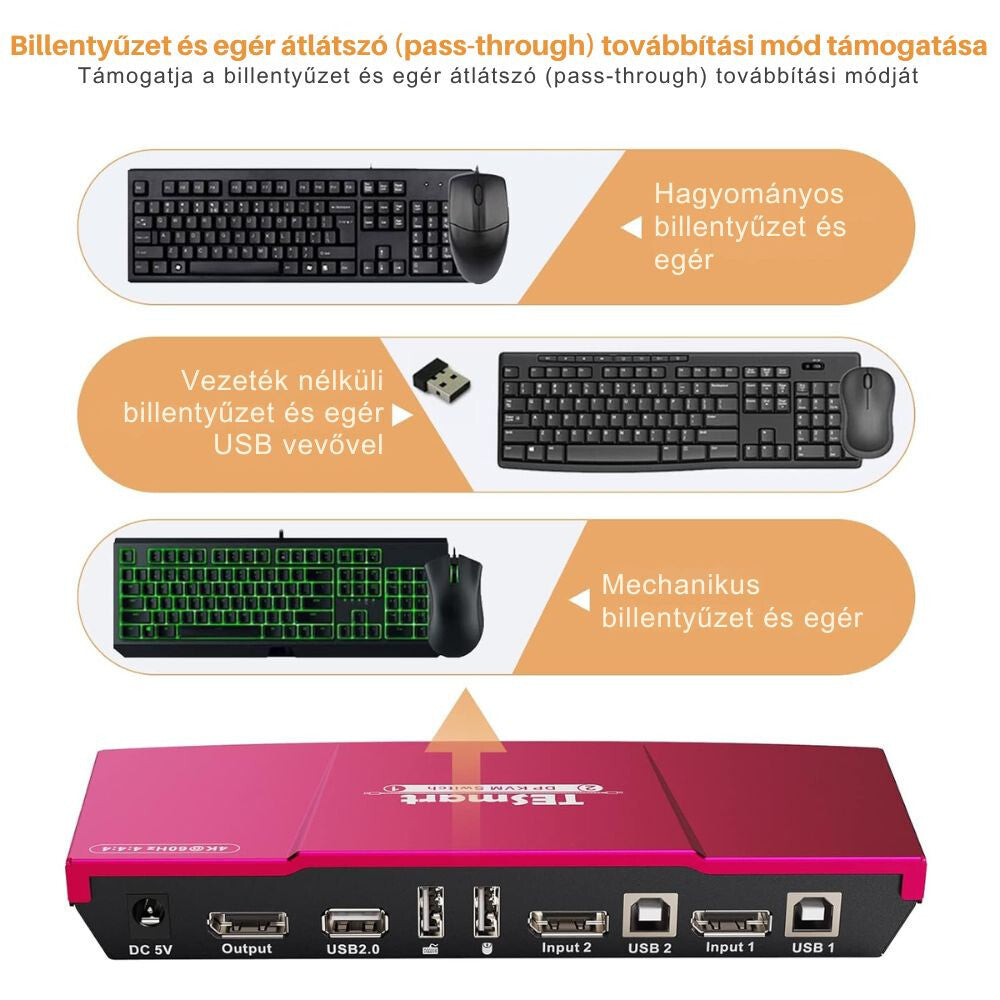

12. Režim Pass Through klávesnice a myši

Výrobca odporúča používať režim Pass Through na dosiahnutie lepšej kompatibility s perifériami.

V tomto režime KVM prenáša klávesnicu a myš priamočiarejším spôsobom do aktuálne vybraného počítača.

To môže byť obzvlášť užitočné pri:

• multimediálnych klávesniciach
• extra gombos egereknél
• programozható billentyűzeteknél és egereknél


Be-/kikapcsolás

Stlačte:

Scroll Lock + Scroll Lock + F2

Az állapotjelző LED mutatja az aktuális módot:

• LED világít → Pass Through mód
• LED nem világít → emulált mód


13. A vezérlő gyorsbillentyű módosítása

Alapértelmezés szerint a KVM vezérléséhez a Scroll Lock használható.

Ha a billentyűzeten nincs Scroll Lock, vagy más célra használja, átállítható a jobb oldali Ctrl (Right Ctrl) billentyűre.

Scroll Lock → Right Ctrl

1. módszer

Tartsa lenyomva az előlapi Select gombot addig, amíg sípolást nem hall, majd indítsa újra a KVM-et.

2. módszer

Stlačte:

Scroll Lock + Scroll Lock + F1

Ezután indítsa újra a KVM-et.

A további parancsoknál a Scroll Lock helyett a Right Ctrl használható.

Például:

Right Ctrl + Right Ctrl + 1

Right Ctrl → Scroll Lock

Ha vissza szeretne térni a Scroll Lock használatához:

Right Ctrl + Right Ctrl + F1

majd indítsa újra a KVM-et.

14. Távirányító

A távirányító számbillentyűivel közvetlenül kiválasztható a kívánt számítógép:

• 1 → PC1
• 2 → PC2
• 3 → PC3, csak 4×1 modellnél
• 4 → PC4, csak 4×1 modellnél

A távirányítón található egyéb, külön nem meghatározott gombok ennél a készüléknél nem rendelkeznek funkcióval.

Távirányító eleme

A távirányító biztonsági szállítási előírások miatt elem nélkül érkezhet.

Használatához a kézikönyv szerint CR2025 gombelemet kell behelyezni.

15. Billentyűzet- és egérkompatibilitás

A gyártó több billentyűzetet és egeret is tesztelt a készülékkel.

A tesztelt modellek között szerepelnek például:

• Zklli
• FL.SPORTS
• Newman
• Aigo
• LDK.ai
• ME TOO
• Dareu
• AJAZZ
• Acer

A lista csak példákat tartalmaz; más USB-s billentyűzetek és egerek is működhetnek.

Speciális HID-protokollt, multimédiás funkciókat vagy extra gombokat használó perifériáknál a Pass Through mód bekapcsolása javasolt.

16. Hibaelhárítás

Nincs kép a monitoron

Ellenőrizze:

• be van-e kapcsolva a KVM;
• a monitor megfelelő bemenetre van-e állítva;
• megfelelően csatlakozik-e a DisplayPort-kábel;
• az adott számítógép be van-e kapcsolva;

•
  a megfelelő bemenet van-e kiválasztva.


A billentyűzet vagy az egér nem működik

Ellenőrizze:

• a számítógép és a KVM közötti USB-kapcsolatot.
• hogy a billentyűzet és az egér a megfelelő portba van-e csatlakoztatva;
• az USB kapcsolatjelző LED-et.

Ha speciális billentyűzetet vagy egeret használ, kapcsolja be a Pass Through módot.

A gyorsbillentyűk nem működnek

Ellenőrizze, hogy a billentyűzet a KVM dedikált billentyűzet-portjához van-e csatlakoztatva.

Ellenőrizze azt is, hogy a vezérlőbillentyű:

• Scroll Lock, vagy
• Right Ctrl

módra van-e állítva.

4K felbontásnál nincs stabil kép

A Podpora Hot Plug – zariadenia možno pripojiť alebo odpojiť aj bez vypnutia počítačov felbontáshoz a számítógépnek, a monitornak és a DisplayPort-kábelnek is támogatnia kell a kívánt felbontást és képfrissítést.

17. Fontos tudnivalók

• Ez a KVM DisplayPort-alapú, ezért a számítógép és a monitor videokapcsolatához DisplayPort szükséges.
• A billentyűzet és az egér vezérléséhez minden számítógépet USB-kábellel is össze kell kötni a KVM-mel.
• A készülék maximális támogatott felbontása Podpora Hot Plug – zariadenia možno pripojiť alebo odpojiť aj bez vypnutia počítačov.
• A 2×1 modell 2, a 4×1 modell 4 számítógépet támogat.
• Csak megfelelő DC 5 V-os tápegységet használjon.
• A készüléket száraz, jól szellőző környezetben használja.
