4 počítače, 2 monitory, 4K@60 Hz, EDID, USB 2.0, DCCI

Pred prvým použitím zariadenia si pozorne prečítajte celý návod. Dokument si uschovajte na neskoršie použitie a pri odovzdaní výrobku ho priložte k zariadeniu.

Tento návod bol vypracovaný na základe originálnej príručky dodanej s výrobkom, zobrazenej na fotografiách.

1. Použitie na určený účel

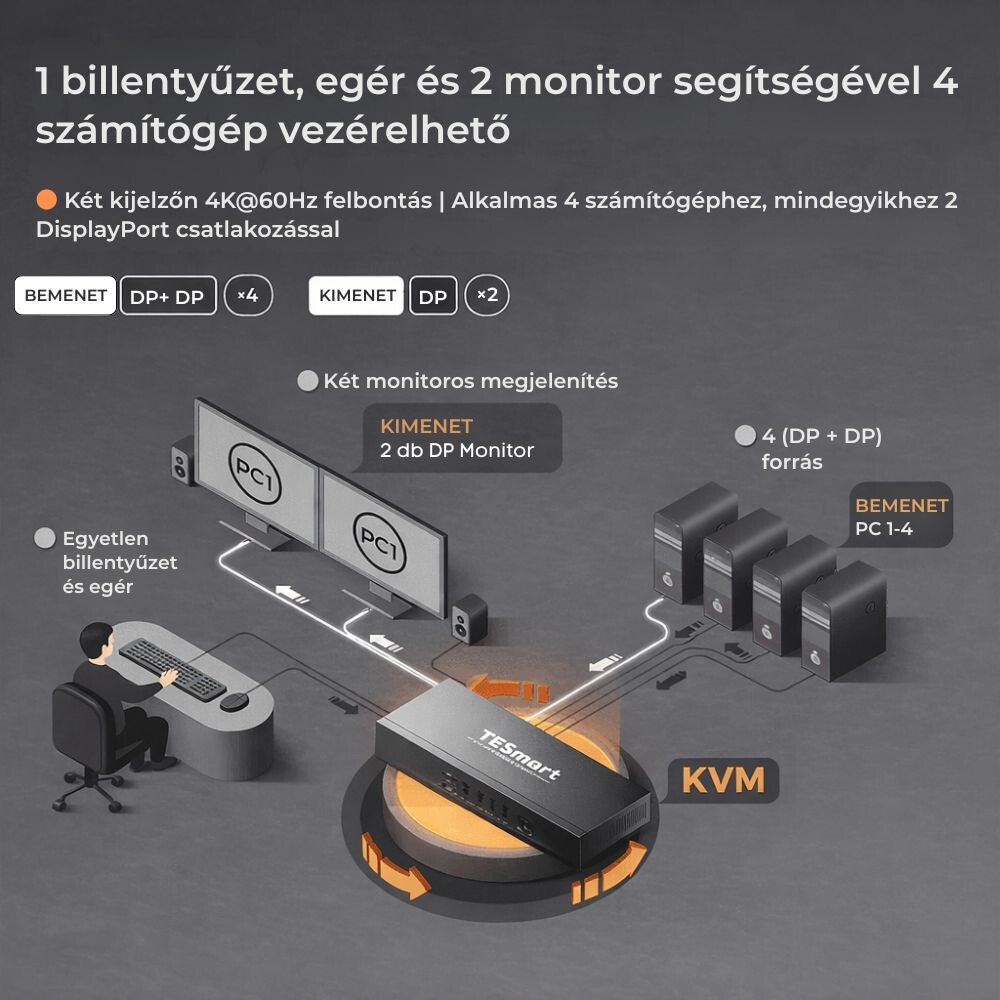

Prepínač TESmart Dual Monitor DisplayPort KVM umožňuje ovládať až štyri počítače pomocou jednej klávesnice, myši a dvoch monitorov DisplayPort.

Zariadenie poskytuje pre každý počítač dva vstupy DisplayPort, takže je možné zobraziť aj pracovnú plochu pripojených počítačov s dvoma monitormi.

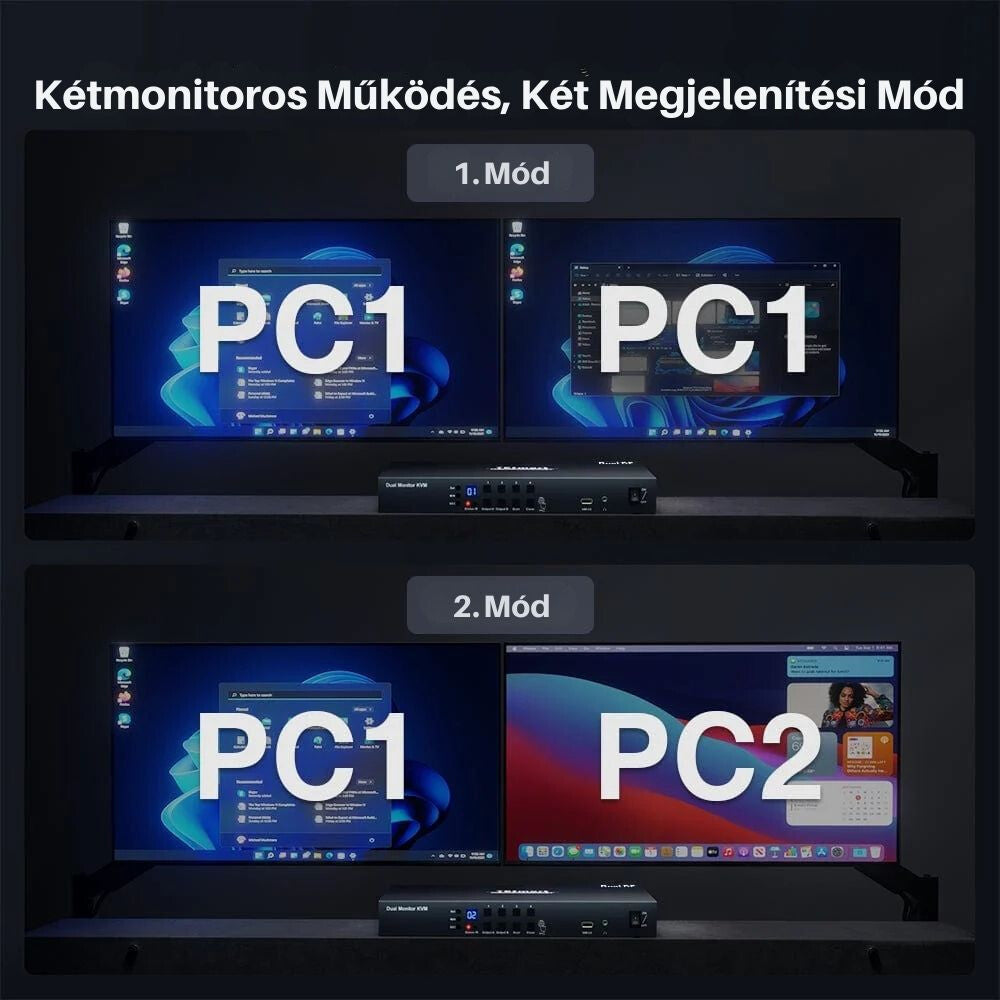

Na dvoch monitoroch je možné zobraziť:

• pracovnú plochu s dvoma monitormi toho istého počítača;
• dve samostatné obrazovky toho istého počítača;
• alebo obraz z dvoch rôznych počítačov

v závislosti od nastaveného režimu a konfigurácie displejov počítačov.

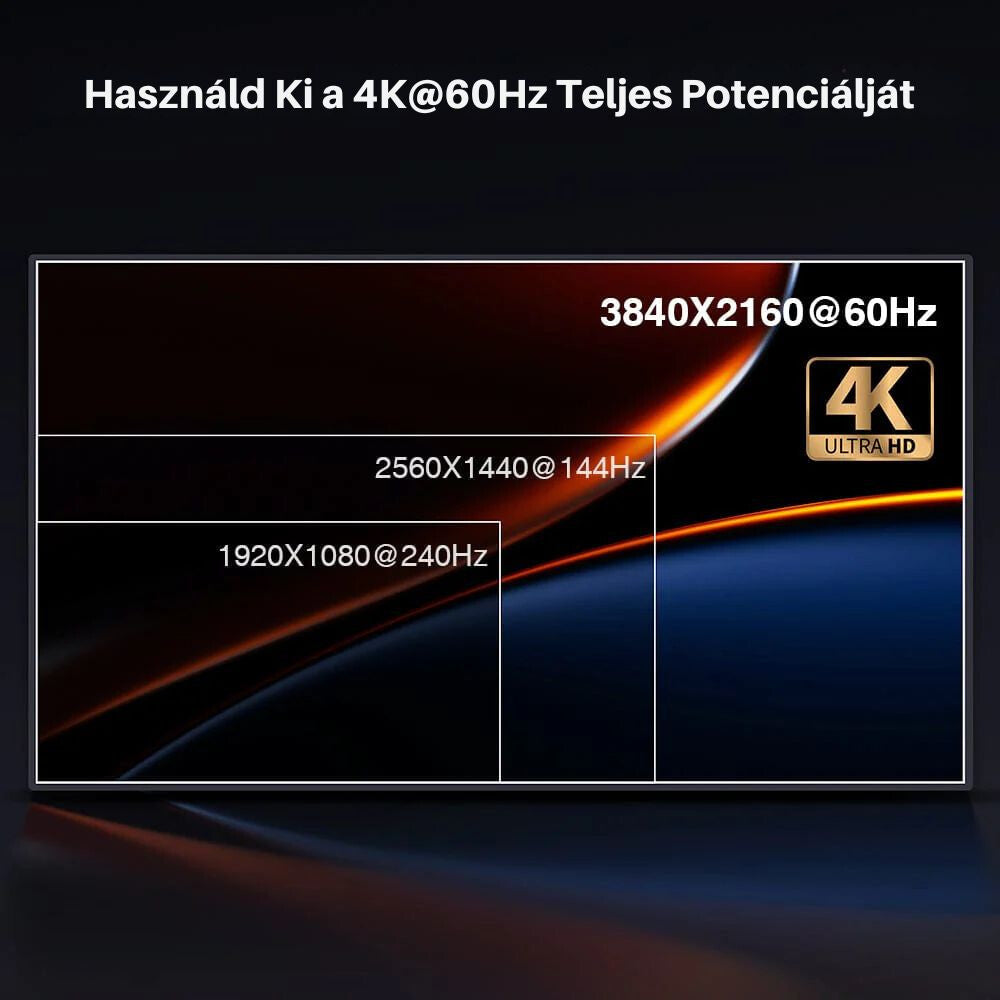

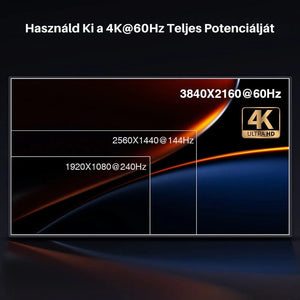

Zariadenie podporuje maximálne rozlíšenie 3840 × 2160 pixelov pri 60 Hz,teda 4K@60 Hz.

2. Dôležité informácie o kompatibilite

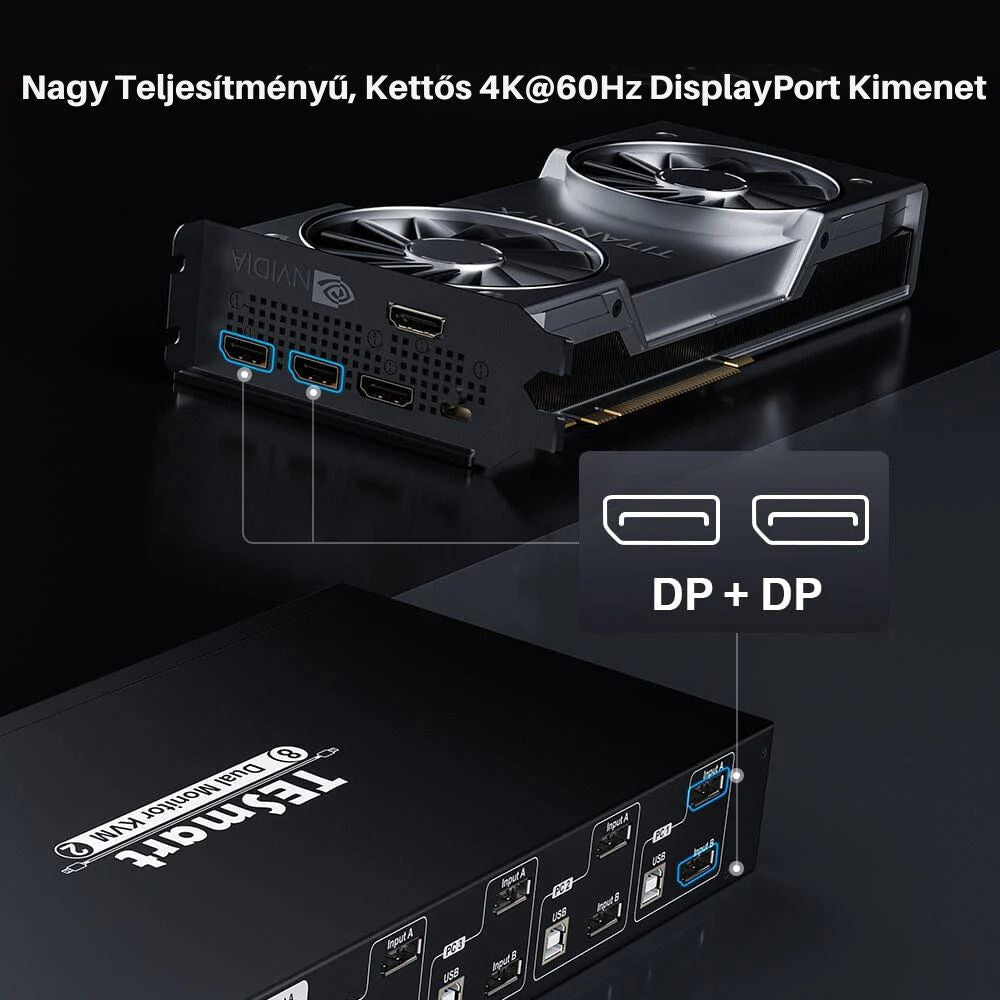

Na plnú funkčnosť dvoch monitorov musí mať každý pripojený počítač dva samostatné videovýstupy DisplayPort. Na pripojenie jedného počítača sú potrebné:

2 káble DisplayPort pre dva videovýstupy;

• 1 kábel USB A–B na ovládanie klávesnice a myši.
• Oba vstupy DisplayPort musia byť pripojené k tomu istému počítaču.

Napríklad v skupine konektorov PC1 sa nachádzajú:

vstup DisplayPort Input A;

• vstup DisplayPort Input B;
• vstup USB-B
• všetky patria k tomu istému počítaču PC1.

Ak je pripojený iba vstup Input A alebo iba vstup Input B, funkcia dvoch monitorov daného počítača nebude fungovať naplno.

3. Hlavné funkcie

Ovládanie štyroch počítačov jednou klávesnicou a myšou

• Súčasné používanie dvoch monitorov DisplayPort
• Osem vstupov DisplayPort a dva výstupy DisplayPort
• Maximálne rozlíšenie 3840 × 2160 pri 60 Hz
• Zobrazenie rôznych počítačov na dvoch monitoroch
• Zobrazenie pracovnej plochy s dvoma monitormi toho istého počítača

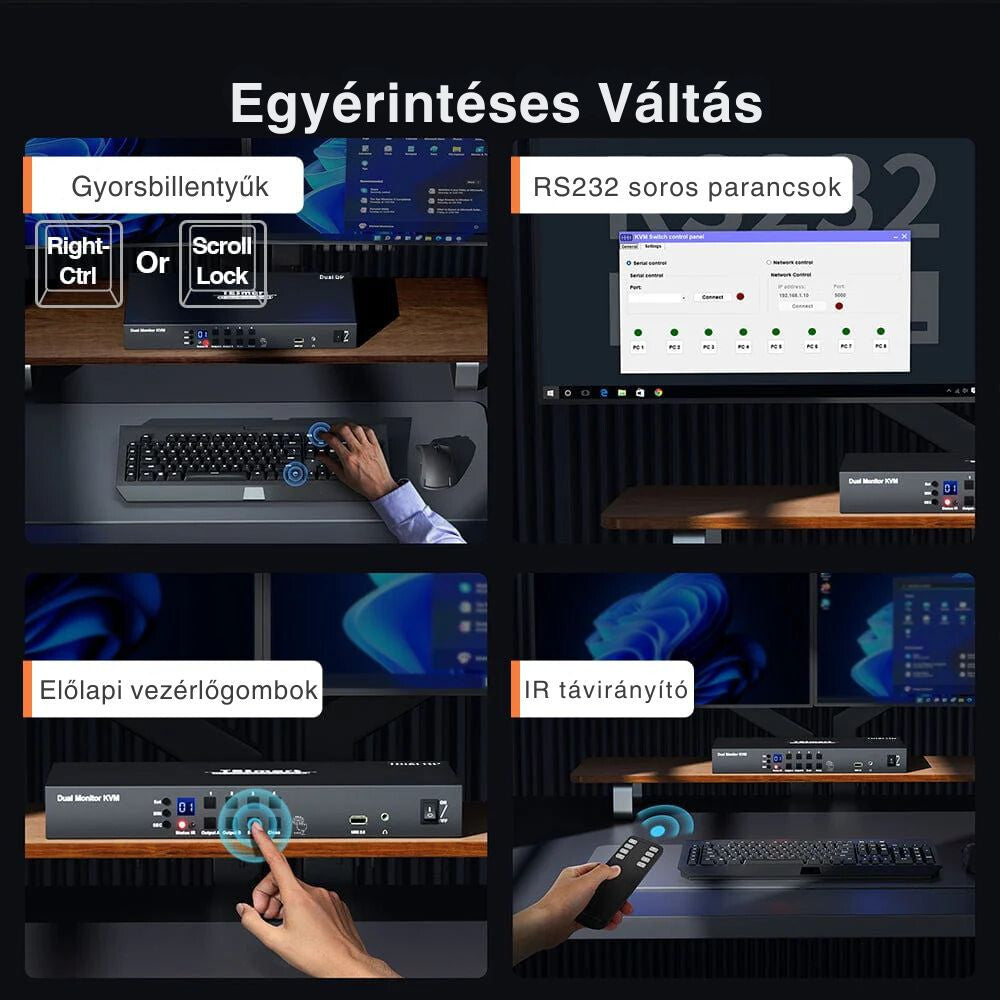

• Prepínanie vstupov pomocou tlačidiel na prednom paneli
• Prepínanie vstupov pomocou infračerveného diaľkového ovládača
• Podpora klávesových skratiek
• Externé ovládanie RS232
• Automatické prepínanie vstupov
• Správa EDID
• Podpora Hot Plug
• Režim priechodu signálu klávesnice a myši
• Dodatočný konektor USB 2.0
• Analógový stereofónny zvukový výstup
• Konektor DCCI na prepojenie dvoch KVM prepínačov
• Podpora rôznych systémov Windows, macOS, Linux a Raspberry Pi
• 4. Obsah balenia

Podľa originálnej príručky balenie obsahuje:

1 ks dvojmonitorový DisplayPort KVM prepínač TESmart

• 1 ks infračervený diaľkový ovládač
• 1 ks externý kábel infračerveného prijímača
• 1 ks sieťový napájací adaptér DC 12 V
• 1 ks trojpólový konektor RS232
• 2 ks montážnych úchytiek do racku
• 1 ks kábel AUX na prepojenie DCCI
• 1 ks originálny návod na použitie
• 1 ks originálny návod na použitie

A számítógépekhez szükséges DisplayPort- és USB-kábelek a kézikönyv csomaglistája alapján nem tartoznak a készlethez.

5. A teljes rendszerhez szükséges kábelek

Négy számítógép teljes, kétmonitoros csatlakoztatásához összesen az alábbi kábelek szükségesek:

• 8 db DisplayPort-kábel a négy számítógéptől a KVM-bemenetekhez
• 2 db DisplayPort-kábel a KVM-től a monitorokhoz
• 4 db USB A–B kábel a számítógépek vezérléséhez

Opcionálisan szükséges lehet:

• 1 db 3,5 mm-es audiokábel vagy aktív hangszóró
• RS232 vezérlőkábel
• a mellékelt külső IR-vevőkábel
• második KVM kapcsoló a négymonitoros DCCI rendszerhez

A stabil 4K@60 Hz átvitelhez megfelelő minőségű, a szükséges felbontást támogató DisplayPort-kábeleket használjon.

6. Biztonsági előírások

A készüléket kizárólag száraz, beltéri környezetben használja.

Ne használja:

• kültéren;
• nedves vagy párás helyiségben;
• közvetlen napsütésben;
• hőforrás közelében;
• sérült tápegységgel vagy vezetékkel;
• olyan helyen, ahol folyadék kerülhet rá.

Ne takarja le a készüléket, és biztosítson megfelelő szellőzést.

Ne helyezzen folyadékot tartalmazó edényt a KVM kapcsolóra.

Ne érintse meg a tápegységet vagy a csatlakozókat nedves kézzel.

A készülék burkolatát ne bontsa meg, és ne próbálja házilag javítani.

Kizárólag a mellékelt vagy azzal műszakilag azonos, megfelelő polaritású DC 12 V-os tápegységet használjon.

Csatlakoztatás vagy kábelcsere előtt lehetőség szerint kapcsolja ki a készüléket és az érintett számítógépeket.

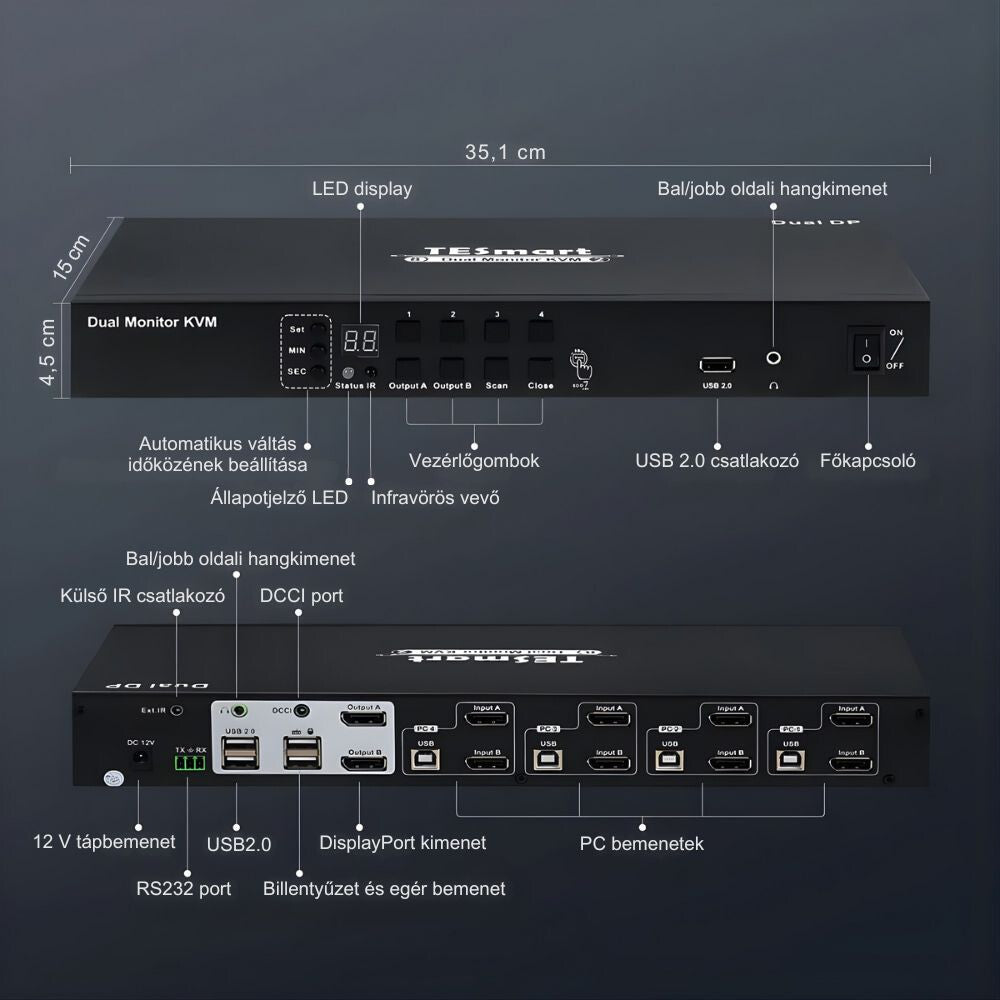

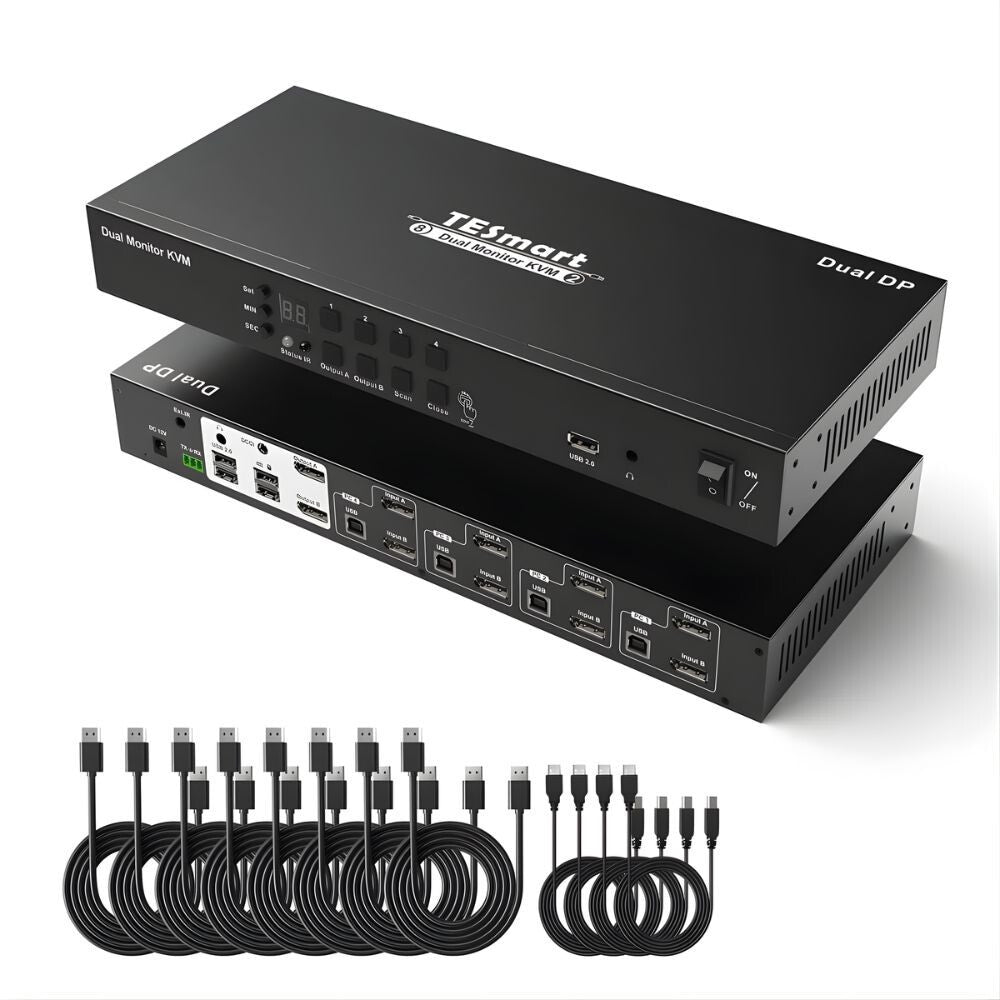

7. A készülék hátoldali csatlakozói

1. DC 12 V

A mellékelt hálózati tápegység csatlakozója.

2. RS232

Külső vezérlőrendszer csatlakoztatására szolgál. A bemenetváltás RS232 parancsokkal is vezérelhető.

A pontos parancskészletet a készülékhez tartozó RS232 protokoll alapján kell használni. Ne csatlakoztasson ide hagyományos hálózati vagy hangkábelt.

3. Ext. IR

A mellékelt külső infravörös vevőkábel csatlakozója.

A külső IR-vevő akkor hasznos, ha a KVM kapcsolót szekrénybe, rackbe, asztal alá vagy más, a távirányító számára nem látható helyre szereli.

4. L/R audiokimenet

3,5 mm-es analóg sztereó hangkimenet aktív hangszóró vagy más hangeszköz csatlakoztatásához.

5. USB 2.0 kiegészítő csatlakozó

Kiegészítő USB-eszköz csatlakoztatására szolgálhat, például:

• vonalkódolvasó;
• USB-meghajtó;
• nyomtató;
• más, alacsony vagy megfelelő áramigényű USB 2.0 eszköz.

Egyes nagyobb áramfelvételű USB-eszközök működése nem garantált.

6. DCCI

Két kompatibilis TESmart KVM kapcsoló összekapcsolására szolgál. Így két monitor helyett akár négy monitorból álló rendszer alakítható ki.

7. Billentyűzet- és egércsatlakozók

A közös USB-billentyűzetet és USB-egeret ezekhez a csatlakozókhoz kell kapcsolni.

8. DisplayPort-kimenetek

A két monitor DisplayPort-csatlakozói:

• Output A / Monitor A
• Output B / Monitor B

9. PC4 bemeneti csoport

• DisplayPort Input A
• DisplayPort Input B
• všetky patria k tomu istému počítaču PC1.

Mindhárom csatlakozás a negyedik számítógéphez tartozik.

10. Vstupná skupina PC3

Dva konektory DisplayPort a jeden konektor USB tretieho počítača.

11. Vstupná skupina PC2

Dva konektory DisplayPort a jeden konektor USB druhého počítača.

12. Vstupná skupina PC1

Dva konektory DisplayPort a jeden konektor USB prvého počítača.

8. Ovládacie prvky na prednom paneli

13. Nastavenie časovača automatického prepínania

Interval automatického prepínania vstupov možno nastaviť v minútach a sekundách.

MIN:
Nastavenie hodnoty minút v rozsahu od 0 do 59 minút.

SEC:
Nastavenie hodnoty sekúnd v rozsahu od 0 do 59 sekúnd.

SET:
Uloženie a potvrdenie nastavenej časovej hodnoty.

14. LED displej

Zobrazuje číslo aktuálne vybraného vstupu alebo počítača.

15. Stavová LED

Podľa návodu:

• červená kontrolka: automatické prepínanie je vypnuté;\u00a0
• zelená kontrolka: automatické prepínanie je zapnuté.\u00a0

16. Zabudovaný infračervený prijímač

Prijíma signál infračerveného diaľkového ovládača.

Ak nie je predný IR prijímač zariadenia viditeľný, použite externý IR prijímač pripojený ku konektoru Ext. IR.

17. Rad tlačidiel na prednom paneli

Slúži na výber počítačov a monitorov, automatické prepínanie a ovládanie displeja.

18. Hlavný vypínač

Slúži na zapnutie a vypnutie KVM prepínača.

9. Základné pripojenie

9.1. Pripojenie monitorov

1. Vypnite monitory a KVM prepínač.\u00a0
2. Pripojte vstup DisplayPort prvého monitora k výstupu KVM Output A Pripojte vstup DisplayPort druhého monitora k výstupu KVM
3. Output B Na monitoroch vyberte príslušný vstup DisplayPort.\u00a0 Pripojte vstup DisplayPort druhého monitora k výstupu KVM
4. 9.2. Pripojenie klávesnice a myši

Pripojte klávesnicu USB k príslušnému konektoru klávesnice.\u00a0

1. Pripojte myš USB k príslušnému konektoru myši.\u00a0
2. Pri prvom nastavovaní používajte podľa možnosti jednoduché štandardné káblové zariadenia USB.\u00a0
3. 9.3. Pripojenie prvého počítača

Prvý výstup DisplayPort počítača PC1 pripojte k vstupu KVM PC1

1. Input A Druhý výstup DisplayPort počítača PC1 pripojte k vstupu KVM PC1 Input B
2. Pomocou kábla USB A–B pripojte zásuvku USB-A počítača k vstupu USB-B PC1.\u00a0 Skontrolujte, či oba káble DisplayPort a kábel USB patria k tomu istému počítaču.\u00a0 Input B
3. 9.4. Pripojenie ďalších počítačov
4. Zopakujte predchádzajúce kroky:

so vstupnou skupinou PC2;\u00a0

so vstupnou skupinou PC3;\u00a0

• so vstupnou skupinou PC4.\u00a0
• Nezamieňajte káble DisplayPort a USB rôznych počítačov.
• 9.5. Napájanie

Pripojte dodaný napájací adaptér DC 12 V ku KVM prepínaču.\u00a0

Pripojte napájací adaptér k sieťovej zásuvke.\u00a0

1. Zapnite monitory.\u00a0
2. Zapnite KVM prepínač.\u00a0
3. Zapnite počítače alebo ich reštartujte.\u00a0
4. 10. Odporúčané poradie zapínania
5. Na zaistenie stabilnej detekcie DisplayPort a EDID sa odporúča nasledujúce poradie:

Monitory\u00a0

KVM prepínač\u00a0

1. Počítače\u00a0
2. Ak sa na niektorom monitore nezobrazí obraz:
3. vypnite počítač;\u00a0

skontrolujte káble;\u00a0

1. zapnite monitory;\u00a0
2. reštartujte KVM prepínač;\u00a0
3. kapcsolja be a monitorokat;
4. indítsa újra a KVM kapcsolót;
5. znova zapnite počítač.

11. Nastavenie displejov počítača

Pri používaní dvoch monitorov je potrebné nastaviť oba displeje aj v operačnom systéme počítača.

V systéme Windows zvyčajne:

1. Kliknite pravým tlačidlom myši na pracovnú plochu.
2. Vyberte možnosť Nastavenia obrazovky.
3. Skontrolujte, či boli rozpoznané oba monitory.
4. Vyberte možnosť „Rozšíriť tieto obrazovky“.
5. Usporiadajte monitory podľa ich skutočného umiestnenia.
6. Nastavte požadované rozlíšenie a obnovovaciu frekvenciu.

Ak chcete zrkadliť obraz, vyberte možnosť duplikovania obrazoviek.

Presné nastavenie môže závisieť od operačného systému a grafickej karty.

12. Zobrazenie jedného počítača na oboch monitoroch

Ak chcete zobraziť dvojmonitorovú pracovnú plochu toho istého počítača:

1. Stlačte tlačidlo Output A Stlačte jedno z tlačidiel 1–4 priradených požadovanému počítaču.
2. Stlačte to isté tlačidlo 1–4.
3. Stlačte tlačidlo Na monitoroch vyberte príslušný vstup DisplayPort.\u00a0 Stlačte jedno z tlačidiel 1–4 priradených požadovanému počítaču.
4. Napríklad na dvojmonitorové zobrazenie počítača PC2:

Výstup A → 2

• Výstup B → 2
• Obraz PC2 zo vstupu A sa zobrazí na jednom monitore a obraz zo vstupu B na druhom monitore.

V operačnom systéme počítača je tiež potrebné samostatne povoliť oba displeje.

13. Zobrazenie dvoch rôznych počítačov

Na každý monitor možno vybrať samostatný počítač.

Napríklad:

Monitor A: PC1

• Monitor B: PC3
• Nastavenie:

Stlačte tlačidlo Output A.

1. Stlačte tlačidlo 1.
2. Stlačte tlačidlo Output B.
3. Stlačte tlačidlo 3.
4. Klávesnica a myš ovládajú naraz iba jeden z vybraných počítačov.

14. Výber zamerania klávesnice a myši

Ak sa na dvoch monitoroch zobrazujú dva rôzne počítače, je potrebné určiť, ktorý počítač bude ovládať spoločná klávesnica a myš.

Tlačidlo Output A:

Presunie ovládanie klávesnice a myši na počítač zobrazený na monitore A.
Tlačidlo Output B:

Presunie ovládanie klávesnice a myši na počítač zobrazený na monitore B.
Pred použitím skontrolujte, či je aktívny správny monitor a počítač.

15. Používanie priamych tlačidiel 1–4

Tlačidlá 1–4 slúžia na priame vybratie jedného zo štyroch pripojených počítačov.

Ak chcete spoľahlivo nastaviť priradenie pre dva monitory, po stlačení tlačidla Output A alebo Output B vyberte číslo požadovaného počítača.

Output A → 4: výber štvrtého počítača pre monitor A

Monitor A: PC1

• Output B → 2: výber druhého počítača pre monitor B
• 16. Tlačidlo Close

Tlačidlom

Close možno zapnúť alebo vypnúť predný LED displej. Vypnutie displeja nevypne samotný KVM ani nepreruší obrazové alebo USB pripojenie.

17. Automatické prepínanie vstupov

Funkcia automatického skenovania môže postupne prepínať medzi pripojenými počítačmi.

Nastavenie intervalu

Tlačidlom MIN nastavte počet minút v rozsahu 0 až 59.

1. Tlačidlom SEC nastavte počet sekúnd v rozsahu 0 až 59.
2. Stlačením tlačidla SET uložte nastavenie.
3. Spustenie automatického prepínania

Stlačte tlačidlo

Scan Scan tlačidlo.

Zelený indikátor stavu signalizuje, že automatické prepínanie je aktívne.

Zastavenie automatického prepínania

Znova stlačte tlačidlo Scan.

Červený indikátor stavu signalizuje, že automatické prepínanie je vypnuté.

Pri použití veľmi krátkeho intervalu nemusia mať monitory dostatok času na úplné zobrazenie signálu DisplayPort. V takom prípade nastavte dlhší interval.

18. Používanie infračerveného diaľkového ovládača

Pomocou dodaného diaľkového ovládača možno na diaľku ovládať viacero funkcií tlačidiel na prednom paneli prepínača KVM.

1. Odstráňte ochrannú fóliu z batérie, ak je prítomná.
2. Nasmerujte diaľkový ovládač na infračervený prijímač na prednom paneli.
3. Vyberte požadovaný výstup a počítač.
4. Ak KVM nie je na dohľad, pripojte externý infračervený prijímač do konektora Ext. IR.
5. Umiestnite externú prijímaciu hlavicu na dobre viditeľné miesto.

Ak diaľkový ovládač nefunguje, skontrolujte jeho batériu a umiestnenie infračerveného prijímača.

19. Klávesové skratky

KVM podporuje klávesové skratky, pomocou ktorých možno prepínať počítače a funkcie aj z klávesnice.

Presné kombinácie klávesov sa môžu líšiť v závislosti od verzie firmvéru zariadenia a tabuľky výrobných klávesových skratiek. Na dostupných fotografiách nie je zobrazený úplný zoznam klávesových skratiek, preto sa neodporúča používať predpokladané kombinácie klávesov.

Namiesto klávesových skratiek sú všetky funkcie bezpečne dostupné pomocou tlačidiel na prednom paneli alebo diaľkového ovládača.

20. Režim priechodného prenosu signálu klávesnice a myši

Režim pass-through môže zlepšiť kompatibilitu špeciálnych klávesníc a myší.

Môže byť užitočný najmä pri:

• multimediálnych klávesniciach;
• programovateľných myšiach;
• herných klávesniciach;
• špeciálnych zariadeniach HID.

Fungovanie niektorých špeciálnych funkcií alebo softvéru výrobcu prostredníctvom KVM nemusí byť vždy zaručené.

V prípade problémov s kompatibilitou najprv skontrolujte zariadenie pomocou jednoduchej káblovej USB klávesnice a myši.

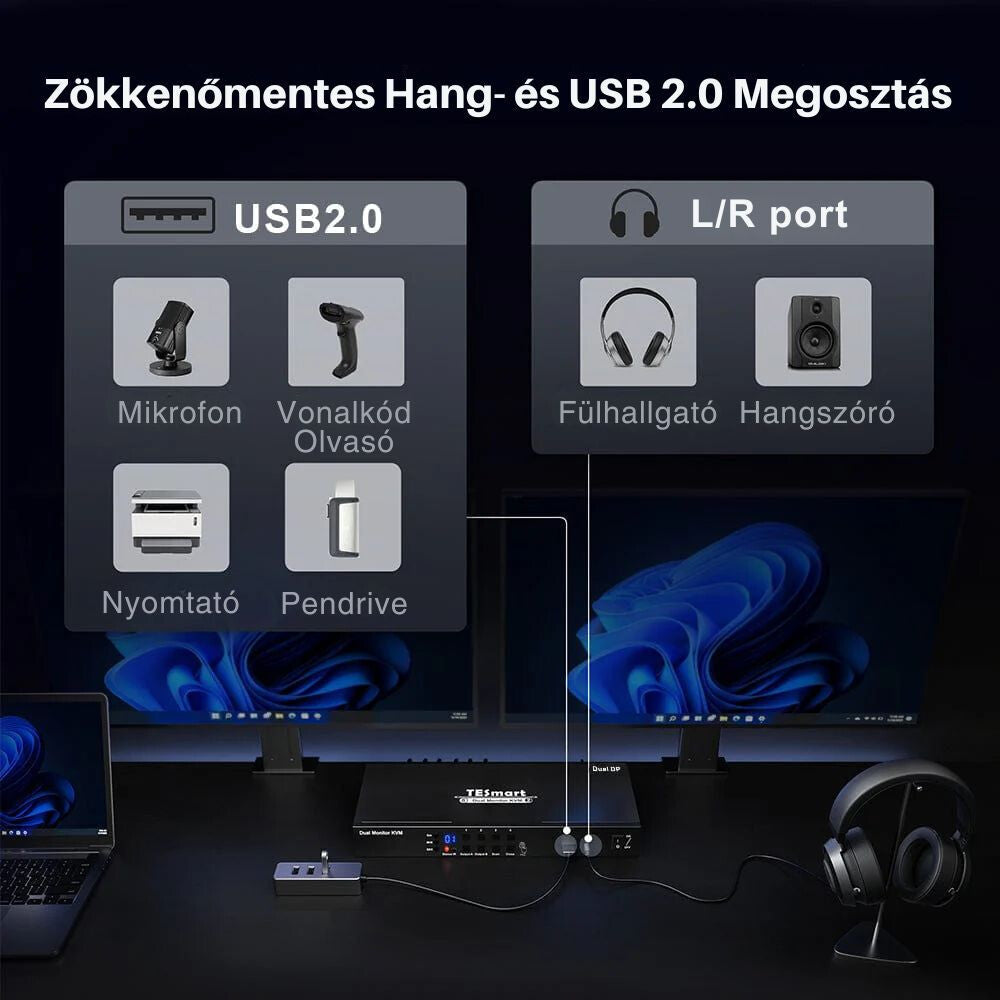

21. Používanie ďalšieho zariadenia USB 2.0

K štandardnému portu USB 2.0 možno pripojiť ďalšie zariadenie USB.

Môže ísť napríklad o:

• USB-meghajtó;
• vonalkódolvasó;
• nyomtató;
• čítačku kariet;
• iné zariadenie USB 2.0.

Zariadenie USB môže byť pripojené k aktuálne ovládanému počítaču.

Pred prepnutím vstupu zatvorte súbory a bezpečne odpojte jednotku USB, pretože prepnutie medzi počítačmi môže prerušiť dátové spojenie.

V prípade externého pevného disku alebo iného zariadenia s vysokou spotrebou energie sa odporúča použiť zariadenie USB s vlastným napájaním.

22. Analógový zvukový výstup

K analógovému zvukovému výstupu KVM s konektorom 3,5 mm L/R možno pripojiť aktívne reproduktory alebo iné analógové zvukové zariadenie.

1. Pripojte reproduktor k 3,5 mm zvukovému výstupu.
2. V počítači vyberte príslušný zvukový výstup.
3. V prípade potreby skontrolujte nastavenia zvuku DisplayPort.
4. Nastavte hlasitosť v počítači a na reproduktore.

Ak nepočuť zvuk, skontrolujte, či zvukový výstup aktívneho počítača nie je stlmený.

23. Používanie funkcie Hot Plug

Prepínač KVM podporuje funkciu Hot Plug, takže niektoré káble a zariadenia možno pripojiť alebo odpojiť bez vypnutia počítačov.

Na zaistenie stabilnej prevádzky a predchádzanie strate údajov sa však odporúča:

• pred odpojením úložného zariadenia USB ho bezpečne vysunúť;
• pred výmenou monitora alebo kábla DisplayPort vypnúť príslušný systém;
• pred zmenou napájania alebo zapojenia vypnúť prepínač KVM.

24. Správa EDID a rozlíšenia

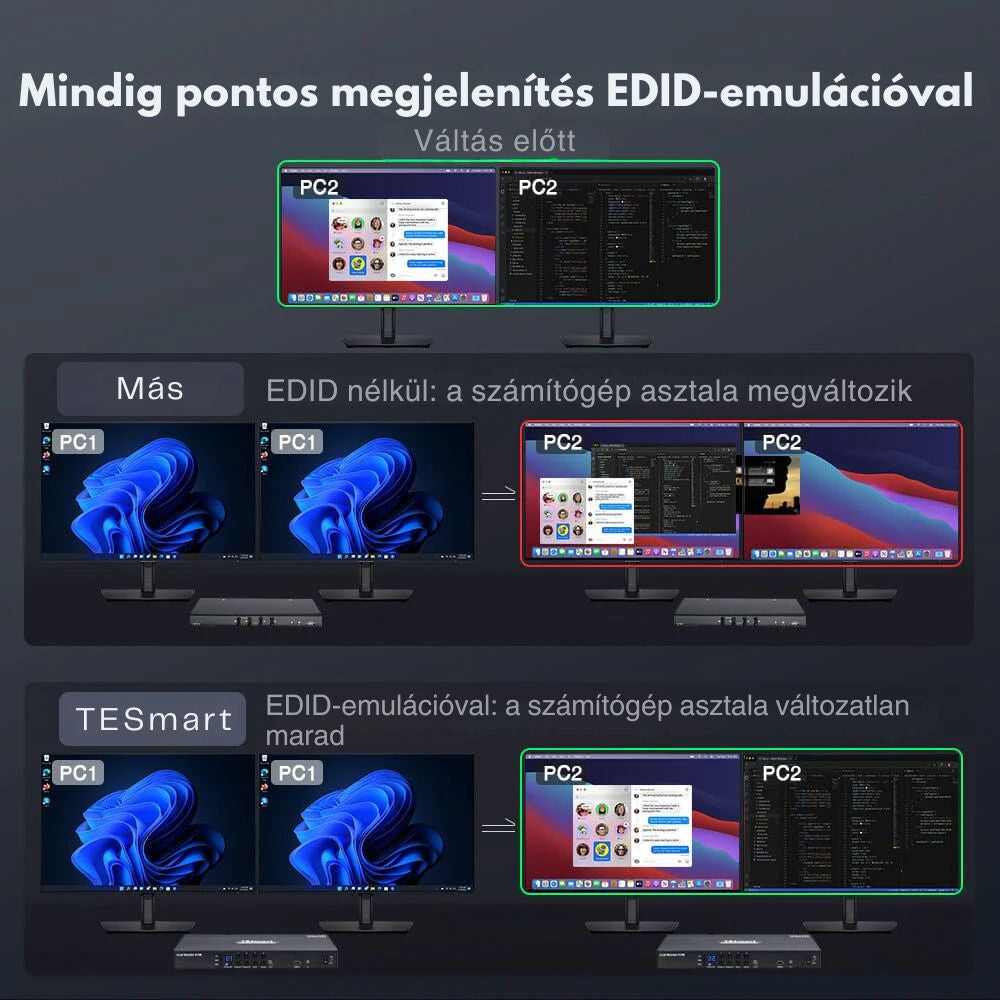

Informácie EDID umožňujú počítačom rozpoznať podporované rozlíšenie a obnovovaciu frekvenciu monitorov.

Správa EDID v prepínači KVM pomáha zabezpečiť, aby si počítače zachovali správne nastavenia displeja aj po prepnutí vstupu.

Na prevádzku v rozlíšení 4K@60 Hz musia byť splnené všetky nasledujúce podmienky:

• grafická karta počítača podporuje výstup 4K@60 Hz;
• oba výstupy DisplayPort majú príslušnú verziu;
• monitor podporuje 4K@60 Hz;
• použité káble DisplayPort majú dostatočnú kvalitu;
• v operačnom systéme je nastavené rozlíšenie 3840 × 2160 a frekvencia 60 Hz.

Pri používaní monitorov s odlišnými rozlíšeniami sa počítač a prepínač KVM môžu prispôsobiť spoločne podporovaným nastaveniam.

25. Prepojenie DCCI pre štyri monitory

Dva kompatibilné prepínače KVM možno prepojiť pomocou pripojenia DCCI. Systém tak možno rozšíriť na súčasnú správu štyroch monitorov.

Základný princíp

Prvý prepínač KVM funguje ako hlavná jednotka, ku ktorej sa pripája:

• klávesnica;
• myš;
• infračervený prijímač;
• reproduktor;
• periférne zariadenie USB;
• ovládanie RS232.

Druhý prepínač KVM funguje ako prídavná jednotka a spravuje predovšetkým ďalšie monitory a obrazové vstupy.

Pripojenie

1. Vypnite oba prepínače KVM aj počítače.
2. Priloženým káblom AUX pripojte port DCCI prvého prepínača KVM k portu DCCI druhého kompatibilného prepínača KVM.
3. Pripojte vlastný napájací zdroj ku každému prepínaču KVM.
4. Pripojte ďalšie dva monitory k výstupom druhého prepínača KVM.
5. Z každého počítača veďte ďalšie dva káble DisplayPort do príslušnej skupiny vstupov druhého prepínača KVM.
6. Dbajte na to, aby vstup PC1 na oboch prepínačoch KVM patril k tomu istému počítaču PC1 a rovnako aj pri ďalších počítačoch.
7. Najprv zapnite monitory, potom prepínače KVM a nakoniec počítače.

Na používanie štyroch monitorov musí mať každý počítač štyri príslušné obrazové výstupy.

K druhej, prídavnej jednotke nie je potrebné pripojiť samostatnú klávesnicu ani myš.

26. Ovládanie RS232

Port RS232 možno používať s externým riadiacim systémom, automatizačným centrom alebo riadiacim zariadením podporujúcim sériovú komunikáciu.

Trojpólový konektor dodávaný v balení slúži na zapojenie RS232.

Pred začatím ovládania skontrolujte:

• správne usporiadanie vodičov;
• prenosovú rýchlosť;
• formát príkazov;
• znaky na konci riadku;
• presný protokol RS232 prepínača KVM.

Tieto údaje nastavujte výhradne podľa originálneho zoznamu príkazov RS232 pre daný produkt.

27. Montáž do racku

Pomocou dvoch priložených úchytov na montáž do stojana možno zariadenie upevniť do stojanovej skrine alebo iného kompatibilného držiaka.

1. Vypnite zariadenie a odpojte ho od napájania.
2. Upevnite úchyty na obe strany KVM prepínača.
3. Použite skrutky vhodnej veľkosti.
4. Zariadenie stabilne upevnite v stojane.
5. Ponechajte dostatok priestoru na káble a vetranie.
6. Káble DisplayPort neťahajte ani neohýbajte.

28. Operačné systémy

Výrobca v príručke uvádza podporu nasledujúcich systémov:

• Windows
• macOS / Mac OS X
• Unix
• Debian
• Ubuntu
• Fedora
• Raspbian
• Ubuntu pre systém Raspberry Pi
• ďalšie bežné systémy Linux

Základné funkcie obrazu, klávesnice a myši KVM prepínača zvyčajne fungujú bez samostatného ovládača.

Niektoré špeciálne zariadenia USB alebo funkcie klávesnice môžu vyžadovať softvér výrobcu.

29. Riešenie problémov

Na žiadnom monitore sa nezobrazuje obraz

Skontrolujte:

• či je KVM prepínač zapnutý;
• či je napájací zdroj DC 12 V správne pripojený;
• či je na monitoroch vybraný správny vstup DisplayPort;
• či sú výstupné káble DisplayPort správne pripojené;
• či je vybraný počítač zapnutý;
• či sú káble DisplayPort počítača pripojené k správnej skupine PC.

Reštartujte systém v nasledujúcom poradí:

1. monitory;
2. KVM prepínač;
3. počítače.

Funguje iba jeden monitor

Skontrolujte, či má daný počítač:

• pripojené oba výstupy DisplayPort;
• či káble Input A a Input B patria do rovnakej skupiny PC;
• či je v operačnom systéme povolený druhý displej;
• či grafická karta podporuje dva súčasne používané displeje.

Skúšobne vymeňte káble DisplayPort A a B, aby ste zistili, či je chybný kábel alebo výstup počítača.

Obraz bliká alebo občas zmizne

Možné príčiny:

• nekvalitný kábel DisplayPort;
• príliš dlhý kábel;
• príliš vysoké rozlíšenie alebo obnovovacia frekvencia;
• uvoľnené pripojenie;
• problém s kompatibilitou grafickej karty.

Vyskúšajte:

• kratší kábel DisplayPort;
• rozlíšenie 1920 × 1080 pri 60 Hz;
• jeden monitor;
• iný vstup počítača.

Rozlíšenie 4K pri 60 Hz nefunguje

Skontrolujte, či:

• ho podporuje grafická karta počítača;
• ho podporuje monitor;
• sú káble DisplayPort vhodné na rozlíšenie 4K pri 60 Hz;
• majú oba obrazové výstupy počítača správnu verziu;
• systém nezvolil nižšie spoločné rozlíšenie.

Skúšobne nastavte rozlíšenie 4K pri 30 Hz alebo 1080p pri 60 Hz.

Klávesnica a myš nefungujú

Skontrolujte:

• či je kábel USB A–B daného počítača pripojený;
• či kábel patrí do správnej skupiny PC;
• či sú klávesnica a myš správne pripojené;
• či je fokus klávesnice/myši priradený k požadovanému monitoru;
• či počítač rozpoznal zariadenia USB.

Skúste iný port USB alebo iný kábel USB A–B.

Pri prvom testovaní použite jednoduchú káblovú klávesnicu USB a myš.

Na monitoroch sa zobrazujú rôzne počítače, ale myš ovláda nesprávny počítač

Stlačte tlačidlo Output A alebo Na monitoroch vyberte príslušný vstup DisplayPort.\u00a0 tlačidlo podľa toho, ktorý počítač zobrazený na monitore chcete ovládať.

Zariadenie USB 2.0 nefunguje

Skontrolujte:

• pripojenie USB aktívneho počítača;
• požiadavky zariadenia na napájanie;
• ovládač zariadenia;
• či počítač zariadenie rozpozná po jeho priamom pripojení.

Pre zariadenie s vysokou spotrebou energie použite USB hub s vlastným napájaním.

Diaľkové ovládanie nefunguje

Skontrolujte:

• batériu v diaľkovom ovládaní;
• či sa medzi diaľkovým ovládaním a infračerveným prijímačom nenachádza prekážka;
• či je externý infračervený prijímač správne pripojený;
• či je KVM zapnutý.

Automatické prepínanie nefunguje

Skontrolujte:

• či ste nastavili hodnoty MIN a SEC;
• či ste stlačili tlačidlo SET;
• či ste funkciu spustili tlačidlom Scan;
• či stavový indikátor svieti nazeleno.

Po prepnutí počítač zmení usporiadanie okien

Môže k tomu dôjsť v dôsledku opätovnej detekcie DisplayPortu alebo EDID.

Vyskúšajte:

• zapnutie monitorov a KVM pred počítačmi;
• reštartovanie počítačov;
• používanie monitorov s rovnakým rozlíšením;
• inštaláciu najnovšieho ovládača grafickej karty.

30. Čistenie a údržba

Pred čistením:

1. vypnite KVM;
2. odpojte sieťový napájací zdroj;
3. odpojte pripojené káble.

Kryt utrite mäkkou, suchou alebo mierne navlhčenou handričkou.

Nepoužívajte:

• agresívne chemikálie;
• rozpúšťadlá;
• abrazívne prostriedky;
• priamy prúd vody;
• kovové predmety na čistenie konektorov.

Pravidelne kontrolujte:

• konektory DisplayPort;
• káble USB;
• kábel napájacieho zdroja;
• vetranie zariadenia;
• stabilitu upevnenia v racku.

31. Skladovanie

Pri dlhšom nepoužívaní:

1. Vypnite KVM prepínač.
2. Odpojte sieťový napájací zdroj.
3. Odpojte pripojené káble.
4. Uchovávajte na suchom, bezprašnom mieste mimo dosahu detí.
5. Na zariadenie neklaďte ťažké predmety.
6. Káble neohýbajte ani nenavíjajte príliš natesno.

32. Technické zhrnutie

• Typ výrobku: dvojmonitorový DisplayPort KVM prepínač
• Počet počítačov: najviac 4
• Počet monitorov: 2
• Počet vstupov DisplayPort: 8
• Počet výstupov DisplayPort: 2
• Maximálne rozlíšenie: 3840 × 2160@60 Hz
• Ovládanie cez USB: klávesnica a myš
• Doplnkové USB: USB 2.0
• Zvukový výstup: 3,5 mm stereo
• Diaľkové ovládanie: infračervené diaľkové ovládanie
• Externé ovládanie: RS232
• Automatické prepínanie vstupov: áno
• Správa EDID: áno
• Hot Plug: áno
• Prechod klávesnice/myši: áno
• Rozšíriteľnosť DCCI: áno
• Napájanie: DC 12 V
• Oblasť použitia: použitie v interiéri

33. Servis

Ak zariadenie po vykonaní vyššie uvedených kontrol stále nefunguje správne, obráťte sa na distribútora.

Na vybavenie požiadavky si pripravte:

• presné označenie výrobku;
• číslo objednávky alebo doklad o kúpe;
• typ pripojených počítačov;
• typ monitorov;
• údaje o použitých kábloch DisplayPort a USB;
• nastavené rozlíšenie a obnovovaciu frekvenciu;
• podrobný opis poruchy;
• stav displeja a stavových indikátorov;
• fotografiu celého zapojenia;
• ak je to možné, video poruchy.
