Význam produktu

Pomocou prepínača HDMI 16×1 môžete pripojiť až 16 rôznych zdrojov HDMI signálu k jedinému HDMI displeju, napríklad televízoru, monitoru alebo projektoru.

Medzi pripojenými zdrojmi môžete prepínať pomocou tlačidiel na prednom paneli, priloženého infračerveného diaľkového ovládača alebo prostredníctvom pripojenia RS232 či siete.

Hlavné vlastnosti

• 16 vstupov HDMI a 1 výstup HDMI
• Maximálne podporované rozlíšenie: 3840 × 2160 @ 30 Hz
• Integrovaná emulácia EDID na každom vstupe HDMI
• Podpora funkcie Hot Plug – zariadenia HDMI možno pripojiť a odpojiť bez vypnutia prepínača
• Automatická detekcia a prepínanie vstupov HDMI
• Funkcia automatického prehľadávania vstupov
• Nastaviteľný interval automatického prepínania
• Ovládacie tlačidlá na prednom paneli
• Infračervené diaľkové ovládanie
• Možnosť pripojenia externého IR prijímača
• Ovládanie RS232
• Ovládanie LAN/TCP-IP
• Možno používať aj so zariadeniami DVI-D Single Link pomocou vhodného adaptéra HDMI–DVI

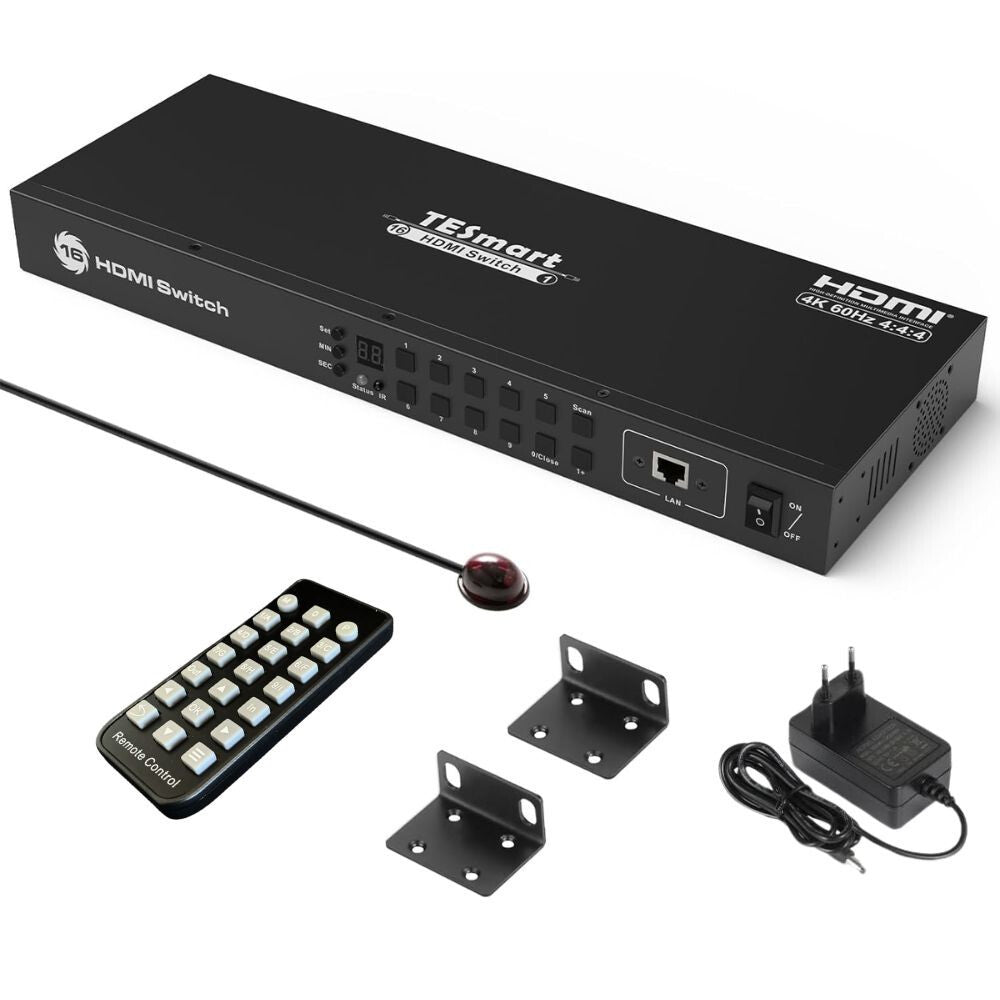

Obsah balenia

• 1 ks prepínač HDMI 16×1
• 1 ks sieťový adaptér DC 12 V
• 1 ks infračervený diaľkový ovládač
• 1 ks kábel externého IR prijímača
• 1 ks 3-pólový konektor RS232

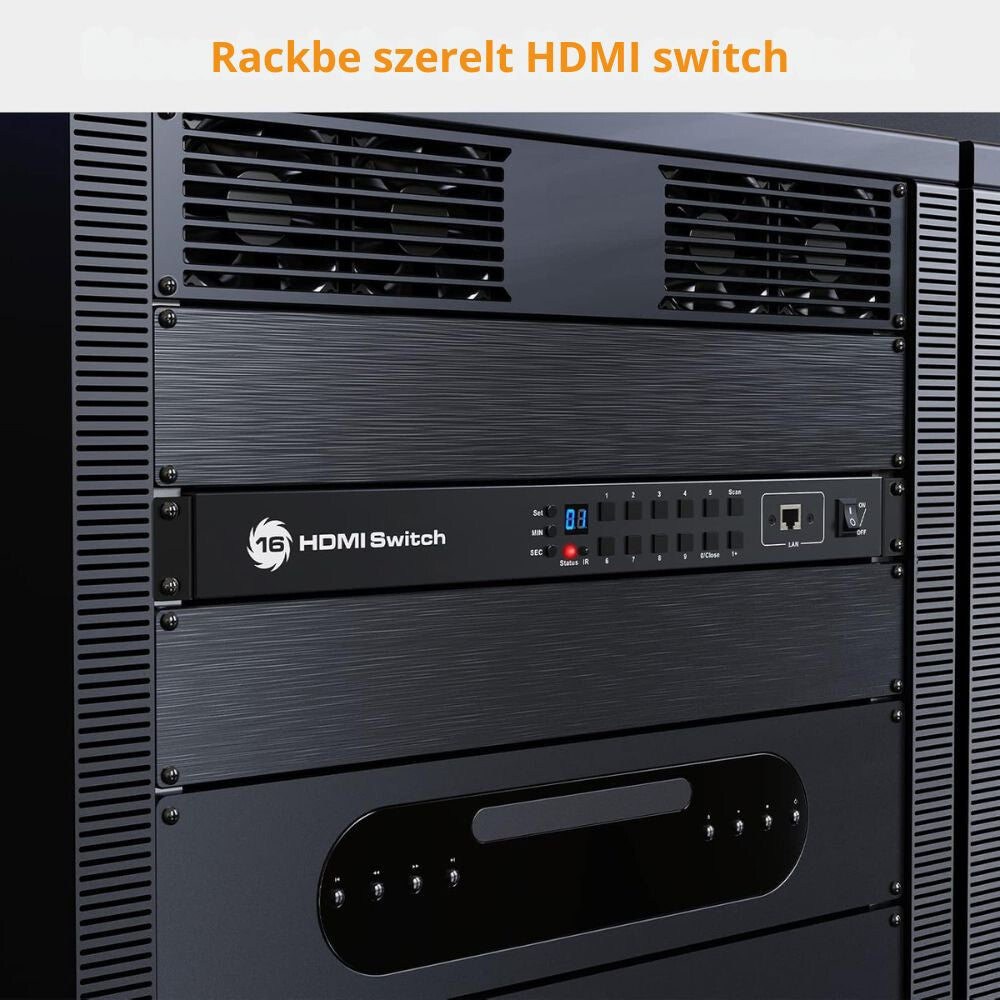

• Montážne úchyty do racku
• Návod na použitie

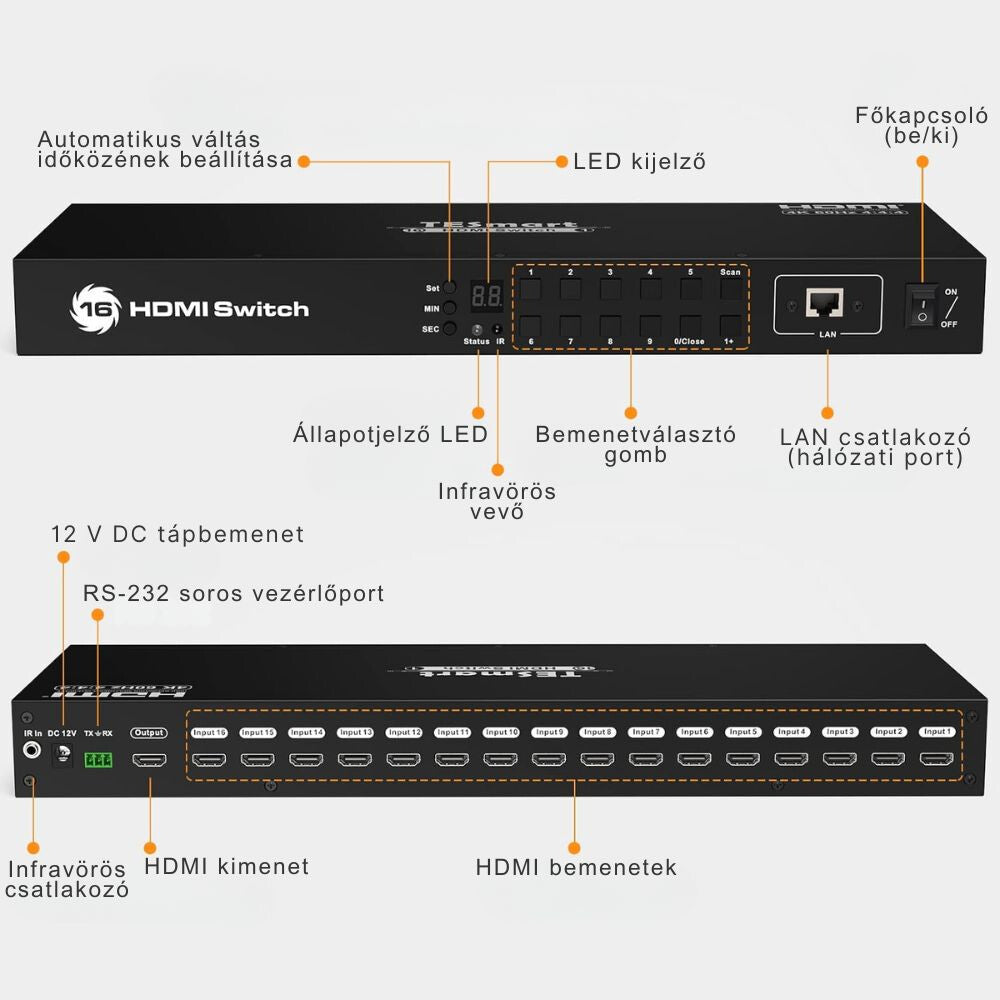

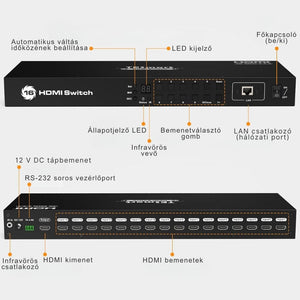

Konektory a ovládacie prvky zariadenia

Konektory na zadnom paneli

IR EXTENSION IN

Slúži na pripojenie externého infračerveného prijímača. Je užitočný napríklad vtedy, keď zariadenie umiestnite do rackovej skrine a predný IR prijímač nie je viditeľný.

DC 12V
Konektor priloženého 12 V sieťového adaptéra.

RS232
Slúži na ovládanie zariadenia pomocou externého riadiaceho systému.

HDMI OUTPUT
Sem pripojte televízor, monitor alebo projektor.

HDMI INPUT 1–16
Sem môžete pripojiť požadované zdroje HDMI signálu, napríklad:

• počítač
• notebook
• hernú konzolu
• DVD/Blu-ray prehrávač
• set-top box
• mediálny prehrávač
• iné zariadenie s výstupom HDMI


LAN
Konektor RJ45 určený na ovládanie cez sieť.

POWER
Hlavný vypínač slúžiaci na zapnutie a vypnutie prepínača HDMI.

Ovládacie prvky na prednom paneli

LED displej

Displej zobrazuje číslo aktuálne vybraného vstupu HDMI.

Stavová LED

• Zelená: aktívny režim automatického prehľadávania
• Červená: normálny prevádzkový režim


IR prijímač

Prijíma signály priloženého infračerveného diaľkového ovládača.

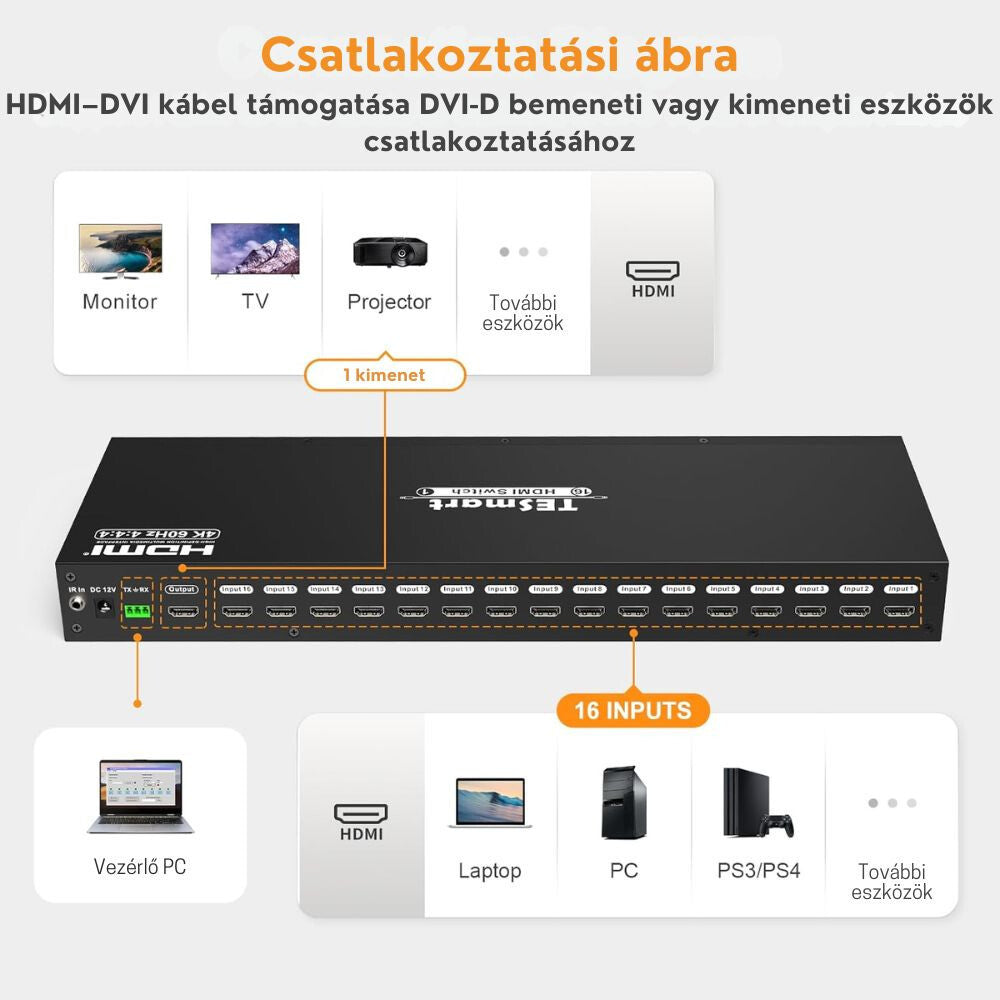

Uvedenie do prevádzky

1. Vypnite zariadenia, ktoré chcete pripojiť.
2. Pripojte zdroje HDMI signálu k vstupom HDMI INPUT 1–16 zariadenia.
3. Pripojte televízor, monitor alebo projektor k HDMI OUTPUT na výstup.
4. Pripojte dodaný sieťový adaptér DC 12 V.
5. Zapnite HDMI prepínač pomocou vypínača POWER.
6. Zapnite pripojené zdrojové zariadenia a displej.
7. Vyberte HDMI vstup, ktorý chcete zobraziť.


Výber HDMI vstupu

Výber pomocou tlačidiel na prednom paneli

Vstupy 1 – 9

Stlačte priamo jedno z číselných tlačidiel 1–9 medzi nimi.

Napríklad:

5 → výber 5. HDMI vstupu.

Vstup 10

Stlačte:

[1+] → [0/Close]

Vstupy 11 – 16

Stlačte:

[1+] → potom jedno z tlačidiel [1] – [6]

Napríklad:

• [1+] + [1] → vstup 11
• [1+] + [2] → vstup 12
• [1+] + [6] → vstup 16


Zapnutie a vypnutie HDMI výstupu

Stlačte priamo:

[0/Close]

tlačidlo.

Týmto môžete zapnúť alebo vypnúť zobrazenie HDMI výstupu.

Výber vstupu pomocou diaľkového ovládača

Vstup 1

Stlačte [1/A] tlačidlo a počkajte približne 2 sekundy.

Vstupy 2 – 9

Stlačte priamo príslušné tlačidlo:

[2/B] – [9/I]

Vstupy 10 – 16

Stlačte [1/A] tlačidlo a potom do 2 sekúnd príslušné [0]–[6/F] tlačidlo.

Napríklad:

• [1/A] + [0] → vstup 10
• [1/A] + [1] → vstup 11
• …
• [1/A] + [6/F] → vstup 16


Automatická detekcia vstupu

Automatickú detekciu vstupu možno zapnúť alebo vypnúť tlačidlom [M] na diaľkovom ovládači.

Pri zapnutom automatickom režime

Ak pripojíte nový zdroj HDMI k niektorému vstupu alebo zapnete príslušné zdrojové zariadenie, HDMI prepínač sa na tento vstup automaticky prepne.

Ak odpojíte alebo vypnete aktuálne používaný zdroj HDMI, zariadenie sa automaticky prepne na iný aktívny HDMI vstup.

Pri vypnutom automatickom režime

Po pripojení nového zdroja HDMI alebo vypnutí existujúceho zdroja sa zariadenie automaticky neprepne na iný vstup.

Režim automatického skenovania

V tomto režime zariadenie v nastavených intervaloch automaticky postupne prepína medzi aktívnymi HDMI vstupmi.

Zapnutie na prednom paneli

Stlačte:

[Scan]

tlačidlo.

Zariadenie začne automaticky prepínať medzi aktívnymi vstupmi.

Skenovanie zastavíte opätovným stlačením [Scan] tlačidlo.

Zapnutie pomocou diaľkového ovládača

Stlačte na diaľkovom ovládači:

[P]

tlačidlo.

Skenovanie vypnete opätovným stlačením [P] tlačidlo.

Nastavenie času automatického skenovania

Interval automatického prepínania možno nastaviť v minútach a sekundách.

Nastavenie minút

Stlačte:

[MIN]

tlačidlo na výber hodnoty v rozmedzí 0 – 59 minút. Nastavenie sekúnd

0 – 59 sekúnd

Stlačte:

[SEC]

tlačidlo na Uloženie nastavenia Nastavenie sekúnd

Po výbere požadovaného počtu minút a sekúnd stlačte:

A kívánt perc és másodperc kiválasztása után nyomja meg:

[Set]

Nastavená hodnota bude intervalom automatického prepínania vstupov.

Zapnutie a vypnutie zvukovej signalizácie

Zvukovú signalizáciu zariadenia spojenú so stlačením tlačidiel možno pomocou tlačidla stlmenia/zvuku na diaľkovom ovládači zapnúť alebo vypnúť. kapcsolható be vagy ki.

Pripojenie LAN

HDMI Switch možno ovládať aj prostredníctvom siete.

1. Pripojte sieťový kábel Cat5e alebo Cat6 UTP/FTP k portu LAN zariadenia. Druhý koniec kábla pripojte:
2. - k smerovaču miestnej siete alebo
   - priamo k počítaču.
3. Prostredníctvom sieťového pripojenia možno pomocou príkazov TCP/IP vyberať HDMI vstupy.


Výrobcom dodávaný sieťový ovládací softvér a API sú určené predovšetkým pre systém Windows.

Pripojenie RS232

Konektor RS232 možno použiť na pripojenie externých riadiacich systémov.

Pomocou dodaného 3-pólového konektora pripojte HDMI Switch k štandardnému portu RS232.

Pri zapájaní komunikačných vodičov dbajte na to, aby boli pripojené takto:

• TX → RX
• RX → TX
• GND → GND

.

Pripojenia RS232 a LAN slúžia výhradne na externé ovládanie vstupov; zariadenie prostredníctvom nich neprenáša obrazový ani zvukový signál HDMI.

Funkcia EDID a Hot Plug

Každý HDMI vstup zariadenia obsahuje emuláciu EDID. Pomáha počítačom a iným pripojeným zdrojom HDMI rozpoznať správne informácie o displeji.

Vďaka podpore funkcie Hot Plug možno zariadenia HDMI pripájať alebo odpájať aj počas prevádzky bez úplného vypnutia HDMI Switcha.

Používanie zariadení DVI

Zariadenie možno používať aj so zdrojmi signálu a displejmi DVI-D Single Link pomocou vhodného adaptéra HDMI–DVI. Je dôležité, že pripojenie DVI zvyčajne prenáša iba obraz, preto môže byť v takomto prípade na prenos zvuku potrebné samostatné riešenie.

Fontos, hogy a DVI csatlakozás általában csak képet továbbít, ezért ilyen kapcsolat esetén a hang továbbításához külön megoldásra lehet szükség.

Bezpečnostné pokyny

• Zariadenie používajte na suchom a dobre vetranom mieste.
• Nevystavujte ho vode, vlhkosti ani vysokej vzdušnej vlhkosti.
• Neumiestňujte ho do bezprostrednej blízkosti zdrojov tepla.
• Nezakrývajte ventilačné otvory zariadenia.
• Používajte výhradne vhodný napájací zdroj 12 V. használjon.
• Pri pripájaní káblov nepoužívajte nadmernú silu.
• Pred čistením zariadenie vypnite a odpojte od elektrickej siete.
• Kryt zariadenia nerozoberajte.
• Ak spozorujete neštandardnú prevádzku, zápach alebo nadmerné zahrievanie, zariadenie okamžite vypnite.
