1. Predstavenie produktu
Mini Bluetooth skener čiarových kódov je kompaktný, prenosný 1D/2D skener vhodný na rýchle a pohodlné snímanie čiarových kódov a QR kódov. Zariadenie podporuje viacero spôsobov pripojenia, takže ho možno používať cez Bluetooth, pomocou bezdrôtového USB prijímača aj prostredníctvom káblového pripojenia.
Zariadenie je vhodné na používanie v menších obchodoch, skladoch, kanceláriách, pri správe zásob alebo na všeobecné zadávanie údajov.
2. Hlavné vlastnosti
- podpora káblového, bezdrôtového a Bluetooth režimu

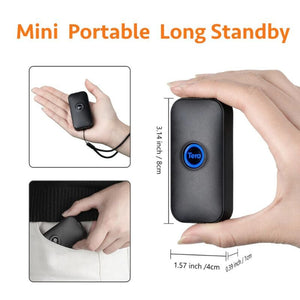

- kompaktné vyhotovenie s jednoduchým prenášaním
- možnosť offline ukladania
- veľkokapacitná interná pamäť
- uloženie viac ako 500 000 čiarových kódov v offline režime
- kompatibilita so systémami Android, iOS a Windows
- podpora protokolov Bluetooth HID, SPP a BLE
- nízka spotreba energie
- dlhá pohotovostná doba
- nabíjanie prostredníctvom USB kábla
- zvuková a svetelná signalizácia počas snímania
- niektoré verzie podporujú aj vibračnú spätnú väzbu
3. Technické údaje
- Verzia Bluetooth: 4.1
- Pamäť: 16 MB
- Procesor: 32-bitový ARM Cortex
- Kapacita batérie: 650 mAh
- Nabíjanie: 5V / 1A
- Čas nabíjania: maximálne približne 2 hodiny
- Pohotovostná doba: viac ako 30 dní
- Výdrž pri používaní:
- čítanie 1D kódov: maximálne približne 12 hodín
- čítanie 2D kódov: maximálne približne 8 hodín - Dosah Bluetooth: v interiéri približne 15 metrov
Podporované typy kódov
Napríklad 1D kódy:
- Codabar
- Code 11
- Code 39
- Code 128
- MSI
- UPC-A
- EAN-8
- EAN-13
- ISBN
- Industrial 2 of 5
- Interleaved 2 of 5
- Standard 2 of 5
- Matrix 2 of 5
Napríklad 2D kódy:
- QR Code
- DataMatrix
- PDF417
- Aztec
- Hanxin
- Micro PDF417
4. Časti zariadenia
Na zariadení sa nachádzajú tieto hlavné prvky:
- tlačidlo na čítanie / tlačidlo skenovania
- kontrolka
- nabíjací konektor
- modul bezdrôtovej komunikácie
5. Nabíjanie
- Pripojte zariadenie pomocou USB kábla k vhodnému zdroju napájania 5 V / 1 A.
- Počas nabíjania svieti červený indikátor nabíjania.
- Po úplnom nabití indikátor nabíjania zhasne.
Poznámka: ak počas nabíjania bliká červená kontrolka, môže to znamenať, že batéria nie je správne rozpoznaná.
6. Zapnutie a vypnutie
- Pri zapnutí zariadenie vydá zvukový signál.
- Pri vypnutí zaznie takisto samostatný zvukový signál.
Presný spôsob ovládania sa môže v závislosti od modelu mierne líšiť, no zariadenie sa zvyčajne zapína alebo vypína dlhším stlačením tlačidla.

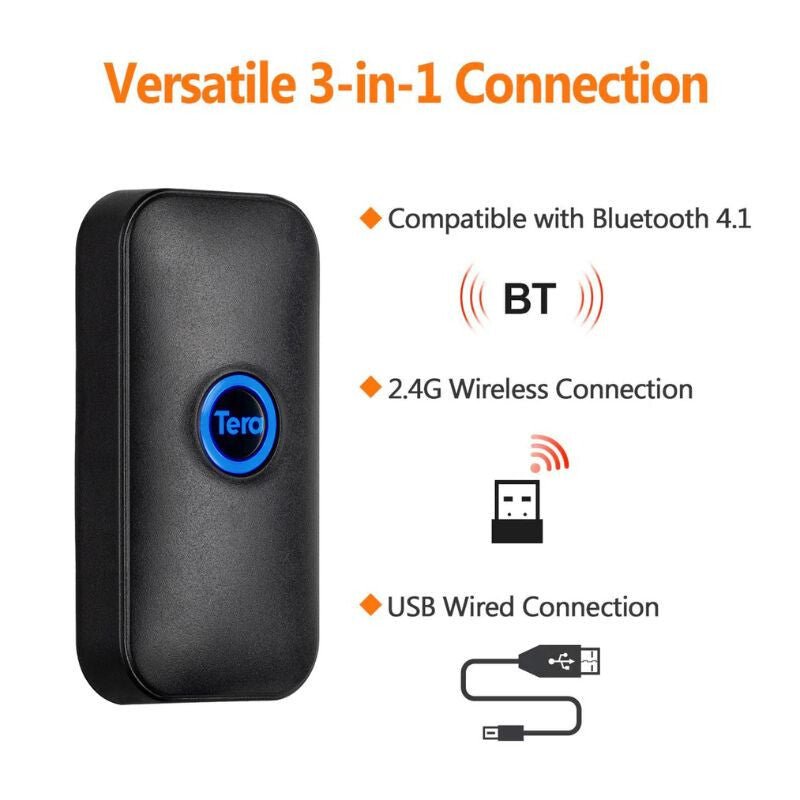

7. Možnosti pripojenia
Skener možno používať viacerými spôsobmi:
- Bluetooth HID režim
- Bluetooth SPP režim
- Bluetooth BLE režim
- pomocou USB prijímača (dongle / receiver)
- pomocou USB kábla
8. Párovanie cez Bluetooth
Skener možno používať so zariadeniami podporujúcimi Bluetooth, ako sú telefón, tablet alebo počítač.
Postup párovania
- Zapnite zariadenie.
- Podržte tlačidlo približne 8 sekúnd alebo načítajte nastavovací kód na spustenie párovania Bluetooth.
- Zariadenie následne prejde do režimu párovania.
- Zapnite funkciu Bluetooth v telefóne, tablete alebo počítači.
- Vyhľadajte skener v zozname dostupných zariadení.
- Vyberte a potom spárujte zariadenie.
- Po úspešnom spárovaní zariadenie vydá zvukový signál.
Dôležité:
Ak sa spárovanie nepodarí do 1 minúty, zariadenie ukončí režim párovania a vráti sa do normálneho režimu.
9. Párovanie pomocou USB prijímača
Pri stolnom počítači alebo zariadení bez funkcie Bluetooth možno použiť dodaný USB prijímač.
Postup
- Naskenujte nastavovací kód potrebný na používanie prijímača.
- Naskenujte nastavovací kód „vynútené párovanie s prijímačom“.
- Pripojte USB prijímač k počítaču.
- Po úspešnom spárovaní zaznie zvukový signál.
Ak sa párovanie nepodarí do 1 minúty, zariadenie ukončí režim párovania.
10. Prevádzkové režimy
Zariadenie podporuje dva hlavné prevádzkové režimy.
Normálny režim
V tomto režime sa naskenované údaje okamžite odošlú do pripojeného zariadenia.
- pri úspešnom načítaní zaznie krátky zvukový signál
- pri neúspešnom prenose zaznie výstražný zvuk
- ak prenos údajov nie je úspešný, údaje sa v normálnom režime môžu stratiť

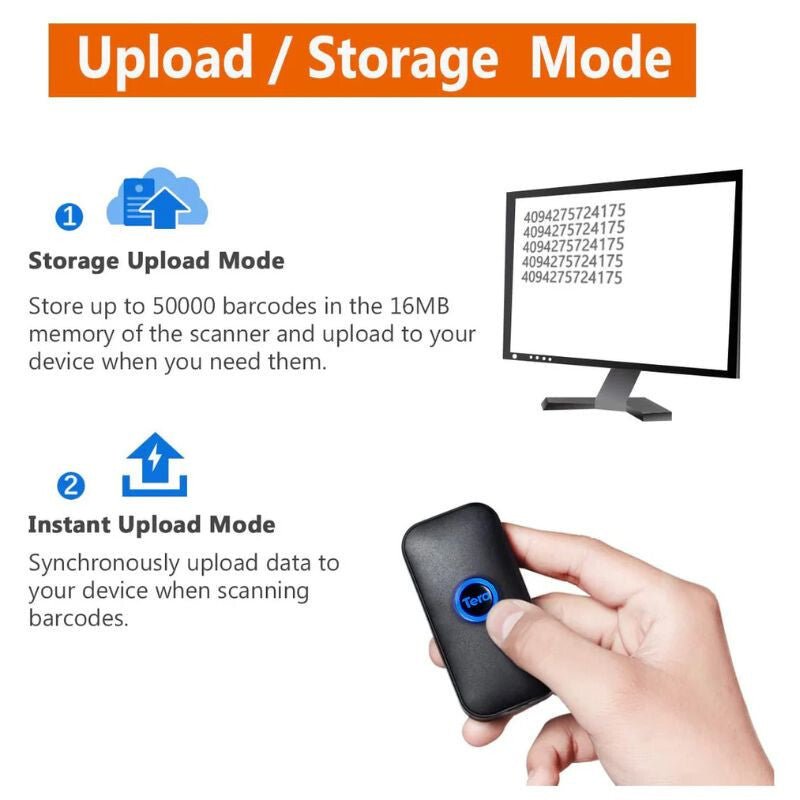

Režim úložiska
V tomto režime sa naskenované kódy ukladajú do internej pamäte zariadenia.
Je to užitočné, ak:
- nie je k dispozícii nepretržité pripojenie k zariadeniu
- používateľ chce údaje nahrať neskôr
- pracuje v teréne alebo počas pohybu
V režime úložiska:
- zariadenie ukladá kódy do internej pamäte
- možno zistiť počet uložených kódov
- uložené údaje možno neskôr nahrať
- uložené údaje možno vymazať
Dôležité:
Vymazané údaje už neskôr nie je možné obnoviť.
11. Pridanie koncových znakov
Zariadenie možno nastaviť tak, aby na koniec naskenovaných údajov automaticky pridávalo špeciálny znak.
Možné nastavenia:
Môže to byť užitočné napríklad pri používaní skenera s formulármi, tabuľkami alebo systémom správy zásob.
12. Automatický čas pohotovostného režimu
Zariadenie možno z dôvodu úspory energie používať s rôznymi časmi prechodu do pohotovostného režimu.
Možno nastaviť napríklad:
- po 1 minúte
- po 5 minútach
- po 10 minútach
- po 30 minútach
- nikdy neprechádzať do pohotovostného režimu
- rýchly pohotovostný režim
13. Nastavenie jazyka klávesnice
Podľa príručky zariadenie podporuje viacero rozložení klávesnice, napríklad:
- angličtina
- nemčina
- francúzština
- španielčina
- taliančina
- japončina
Dôležitá poznámka:
Na správne zadávanie znakov čítačkou čiarových kódov sa odporúča používať anglické rozloženie klávesnice Pri maďarskom rozložení sa v dôsledku špeciálnych znakov môže stať, že sa naskenované znaky nezobrazia správne.
Ak skener zadáva nesprávne znaky, nastavte počítač alebo používané zariadenie na anglické (US) rozloženie klávesnice.
14. Zobrazenie/skrytie klávesnice v systéme iOS
Na zariadeniach so systémom iOS je možné spravovať virtuálnu klávesnicu.
Naskenovaním príslušných nastavovacích kódov možno:
- zobraziť klávesnicu systému iOS
- skryť klávesnicu systému iOS
15. Protokoly Bluetooth
Zariadenie podporuje nasledujúce režimy Bluetooth:
Bluetooth HID režim
Skener funguje ako klávesnica a naskenované údaje zapisuje priamo do vybraného poľa.
Bluetooth SPP režim
Komunikačný režim využívajúci sériové dátové pripojenie.
Bluetooth BLE režim
Bluetooth komunikácia s nízkou spotrebou energie.
Požadovaný režim možno vybrať naskenovaním príslušného konfiguračného kódu.
16. Nastavenie malých a veľkých písmen
Zariadenie dokáže meniť formát naskenovaných znakov.
Možnosti:
- prevod na malé písmená
- prevod na veľké písmená
- vypnutie prevodu

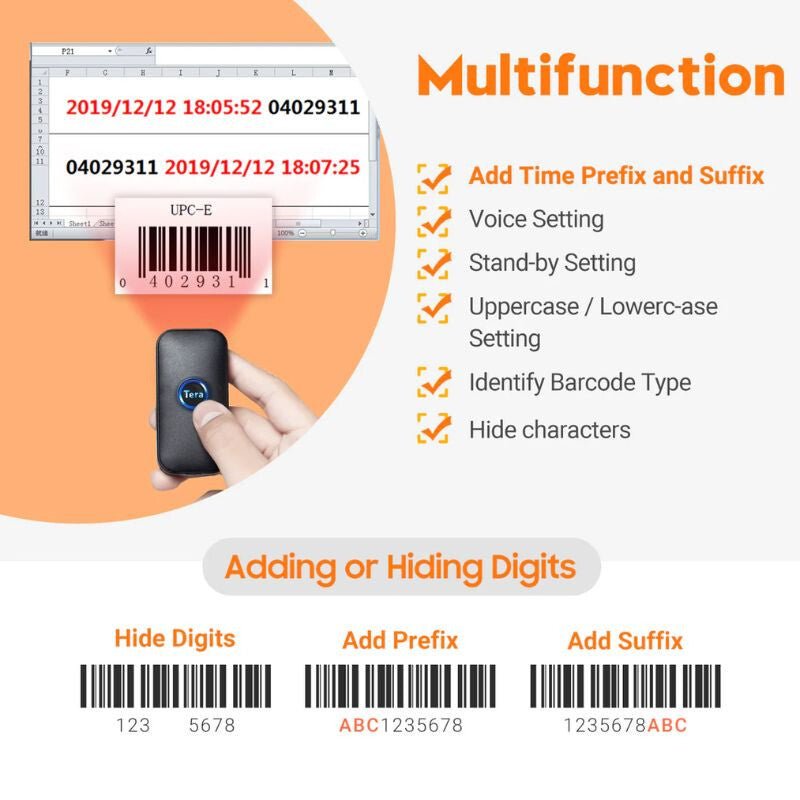

17. Pridanie dátumu/času ako predpony alebo prípony
Zariadenie dokáže k naskenovaným údajom pridať aj čas ich načítania.
Možno nastaviť:
- pridanie časovej pečiatky na začiatok naskenovaných údajov
- pridanie časovej pečiatky na koniec naskenovaných údajov
- vypnutie funkcie
Ak je čas nepresný, možno ho aktualizovať pomocou samostatného zariadenia na synchronizáciu času podľa pokynov výrobcu.

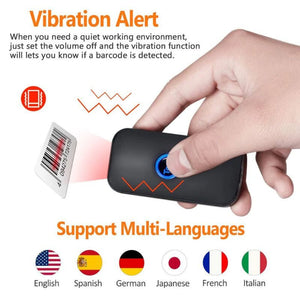

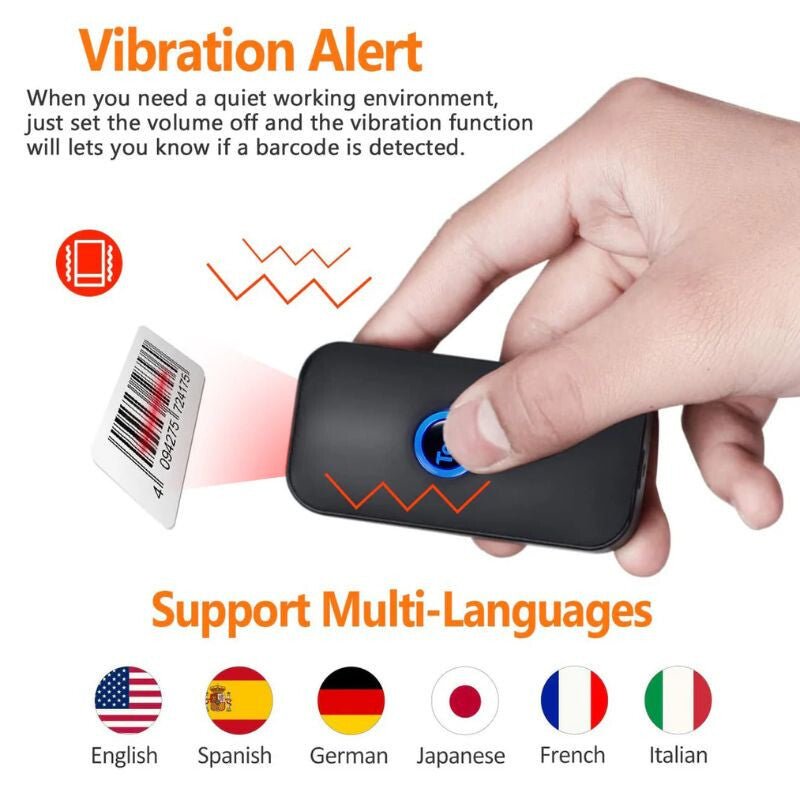

18. Nastavenie zvuku a vibrácií
Zvukové a vibračné upozornenia zariadenia možno regulovať.
Možno nastaviť:
- vypnutie zvuku
- zapnutie zvuku
- vypnutie vibrácií
- zapnutie vibrácií
Poznámka: funkcia vibrácií je dostupná iba vo verziách, ktoré ju podporujú.
19. Význam kontroliek
Modré svetlo
- rýchle bliknutie: úspešné načítanie
Červené svetlo
- svieti nepretržite: prebieha nabíjanie
- zhasne: nabíjanie je dokončené
- bliká: problém s nabíjaním alebo detekciou batérie
20. Význam zvukových signálov
Zariadenie informuje o svojej prevádzke rôznymi zvukovými signálmi.
Napríklad:
- zapnutie
- vypnutie
- úspešné načítanie v normálnom režime
- úspešné načítanie v úložnom režime
- načítanie konfiguračného kódu
- chyba prenosu údajov
- plné úložisko
21. Obnovenie výrobných nastavení
Ak sa nastavenia zariadenia zmenia alebo zariadenie nefunguje správne, výrobné predvolené nastavenia možno obnoviť naskenovaním príslušného inicializačného konfiguračného kódu.
Potom bude skener opäť fungovať s predvolenými nastaveniami.
22. Riešenie problémov
Skener sa nepripája cez Bluetooth
- skontrolujte, či je skener v režime párovania
- odstráňte predchádzajúce párovanie a skúste to znova
- dbajte na to, aby bolo zariadenie spárované do 1 minúty
Skener zadáva nesprávne znaky
- nastavte počítač alebo prijímajúce zariadenie na anglické rozloženie klávesnice
- pri maďarskom rozložení sa špeciálne znaky môžu líšiť
Skener neprenáša údaje
- skontrolujte, či je v normálnom alebo úložnom režime
- v úložnom režime môže byť potrebné údaje manuálne odoslať
- skontrolujte, či je vybraný správny protokol Bluetooth
USB prijímač nefunguje
- znova naskenujte kódy potrebné na spárovanie prijímača
- odpojte USB prijímač a znova ho pripojte
- v prípade potreby obnovte výrobné nastavenia
Zariadenie nereaguje správne
- úplne ho nabite
- reštartujte ho
- v prípade potreby vykonajte obnovenie výrobných nastavení
23. Dôležité informácie
Čiarové kódy a QR kódy uvedené v návode výrobcu sú konfiguračné kódy, ktoré sa používajú na konfiguráciu zariadenia. Ich naskenovaním možno rôzne funkcie zapnúť alebo vypnúť.
